Patran中设置静力工况下的屈曲分析

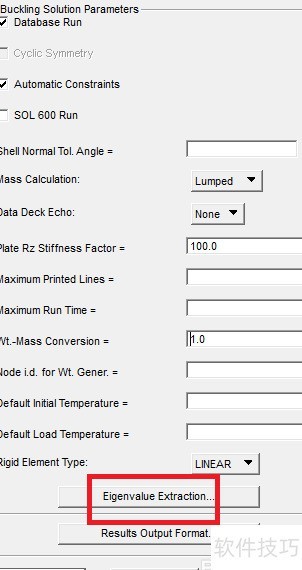

1、 首先打开模型文件，进入Analysis分析设置面板；在求解类型中选择BUCKLING屈曲分析求解器；随后点击Solution Parameters进入参数设置界面，对相关求解选项进行详细配置。

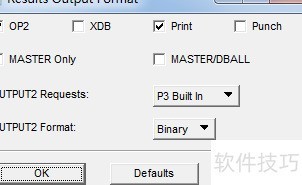

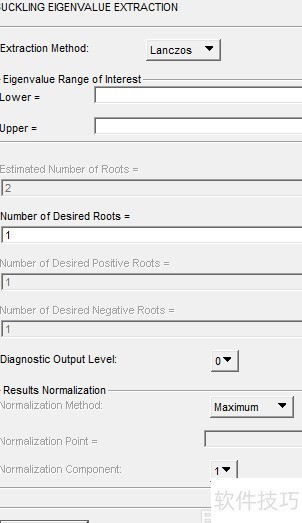

2、 按图中所示参数设置，点击红色框内选项，继续配置：输出一阶屈曲模态，文件格式选.op2，最后点击确定。

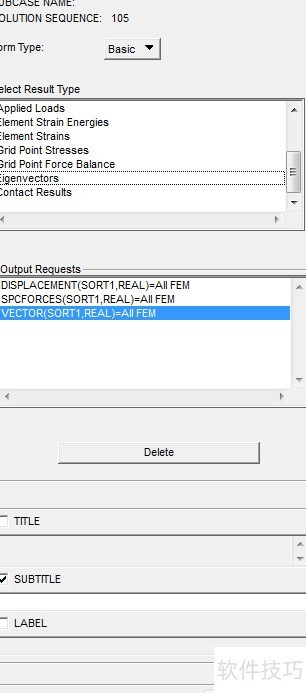

3、 点击输出请求，然后勾选您希望导出的内容。

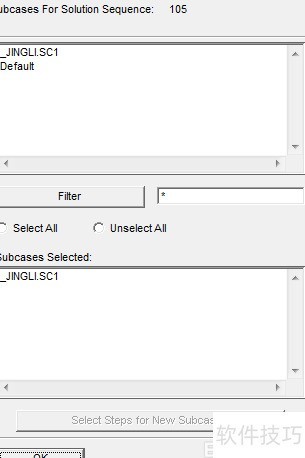

4、 点击子工况选择，选取已设定的静力分析工况，确认应用后提交至NASTRAN进行求解。

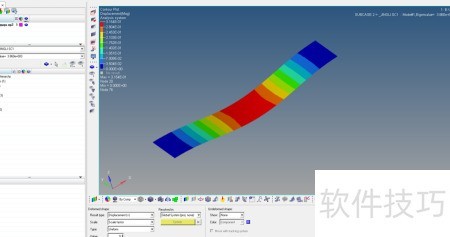

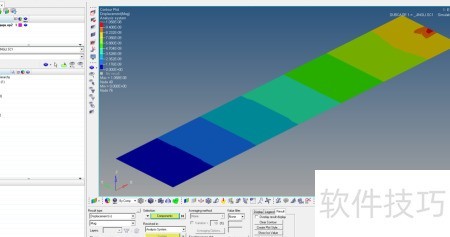

5、 结果中会显示静力分析与屈曲分析两项，其中第二项即为基于静力工况的屈曲分析结果。
