AutoCAD常用于绘制各类机械零件，圆柱轴承便是其中高频需求的典型图样。本文将详细介绍使用AutoCAD绘制圆柱轴承的具体步骤与操作方法，帮助用户快速掌握该常用零件的制图技巧。

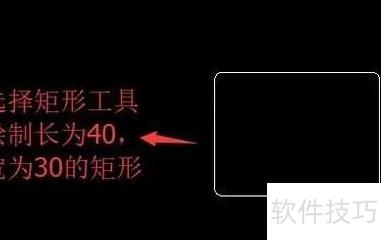

1、 启动AutoCAD，选用矩形命令，绘制一个40单位长、30单位宽的矩形。

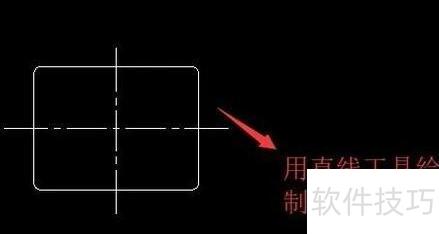

2、 接下来，在CAD中选择直线工具，绘制两条相交的中心线。

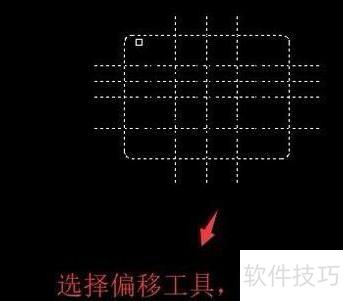

3、 接着使用偏移工具，对矩形内的线段执行偏移操作，效果所示。

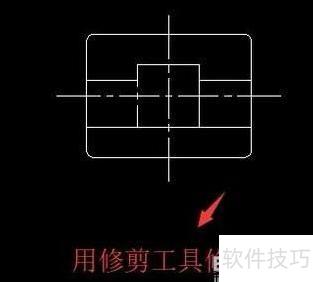

4、 接下来使用修剪工具裁去多余部分，效果所示。

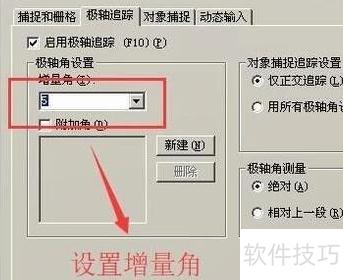

5、 随后进入草图设置界面，在弹出窗口中输入所需的增量角度值。

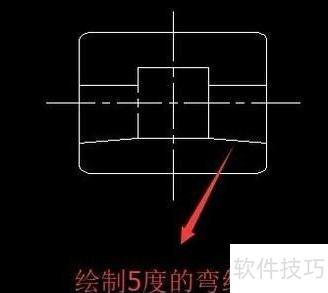

6、 接着用直线工具画一条弯曲5度的线，效果所示。

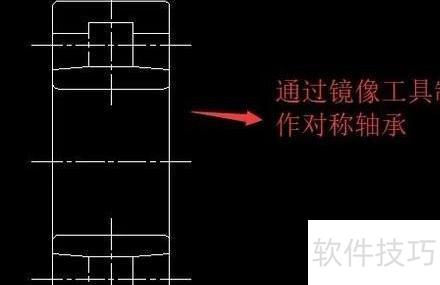

7、 接下来，可利用CAD的镜像功能快速生成对称图形，效果所示。

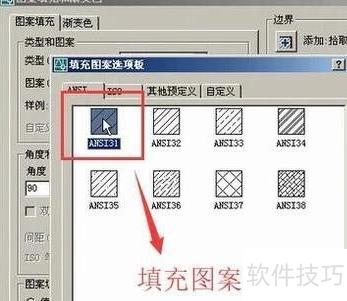

8、 接着进入图案与渐变填充设置界面，选定所需图案后点击确定完成操作。

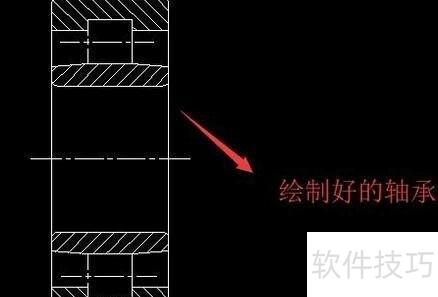

9、 最后返回CAD绘图区，即可看到已成功创建的轴承模型，所示。
