江西吉安风电场装机总容量144兆瓦，配备72台2兆瓦风电机组，年均可发电约2.7亿千瓦时，全部为清洁绿色能源。
1、 解决方案
2、 依托现场既有控制点，采用导线测量法开展控制网加密，并同步实施三维激光扫描。内业使用TBC软件完成平差计算，获得高精度点云成果；随后将数据导入Trimble RealWorks软件，进行精细化对比与偏差分析，为施工质量管控和模型校核提供可靠依据。
3、 外业工作流程
4、 控制测量

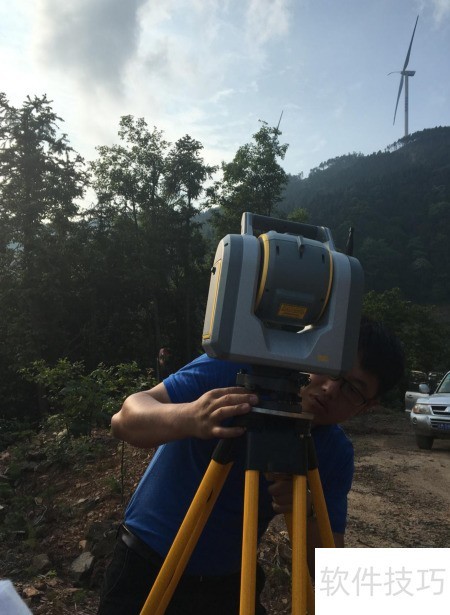

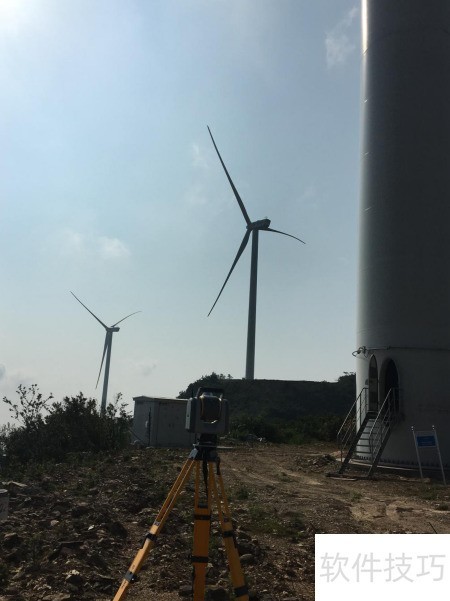

5、 依据现场已知控制点，采用Trimble SX10全站仪功能，在风塔四周布设适量导线点，确保点云数据整体精度，为后续精细化测量与建模提供可靠基准。
6、 影像、点云及特征点数据采集
7、 Trimble SX10集成三维扫描、高清影像与碎部点测量功能，单站即可完成多项作业；通过多角度、多测站协同观测与扫描，可高精度还原真实场景三维数据。
8、 内业处理流程
9、 无需拼接点云数据，可直接开展去噪、过滤与分析等处理工作。
10、 导线平差与点云去噪过滤

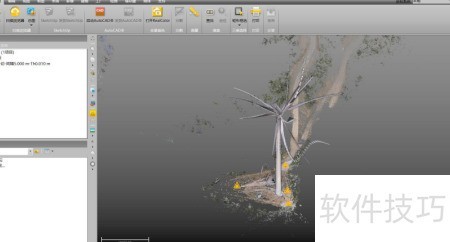

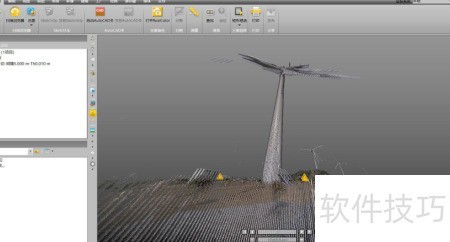

11、 通过TBC完成导线平差后，将完整点云数据导入Trimble RealWorks软件，进行点云分割、滤波及噪声剔除处理。

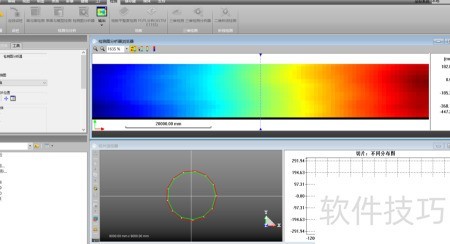

12、 提取风塔中轴线并分析其特征点，重点确定中心位置。

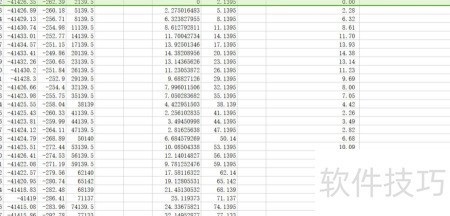

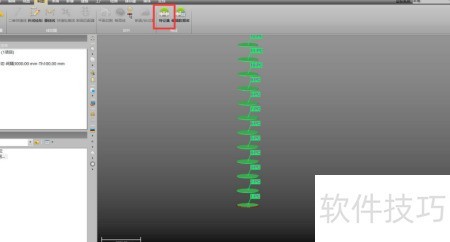

13、 利用Trimble Realworks软件，从点云数据中自动提取风力发电塔的多个横断面，并精准获取各断面中心点坐标；随后将这些实测中心点与设计模型中的理论中线进行比对，计算空间偏差，最终生成详细的偏移量分析报告。
14、 对比分析

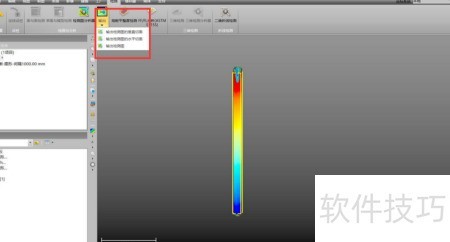

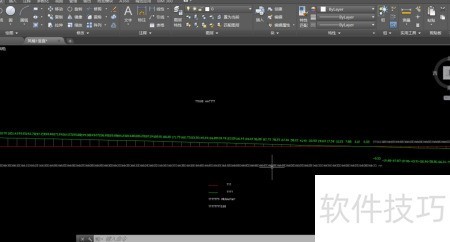

15、 通过对比三维点云数据与设计模型，分析风塔整体偏差，并生成CAD偏差图。

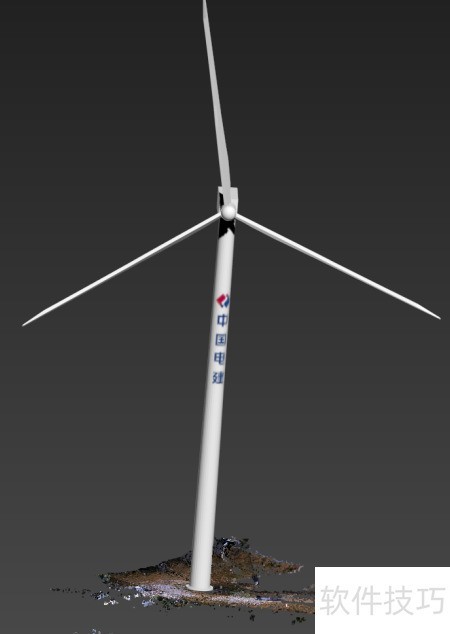

16、 三维模型构建
17、 将风塔点云数据整体导入建模软件，开展实景三维建模。
