初学单片机常感迷茫，不知如何起步。其实入门门槛不高，关键在于掌握基础与实践方法。接下来，让我们循序渐进，轻松开启单片机学习之旅。

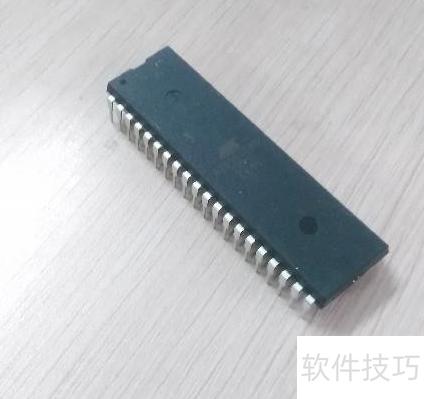

1、 本文以AT89S51单片机为例进行讲解，并附其外观图与引脚功能图。

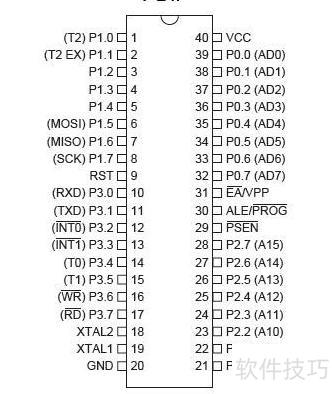

2、 单片机的引脚功能多样，各具用途。P0口包含P0.0至P0.7共8个引脚，作为通用I/O口时可输出低电平，也可用作地址/数据总线；P1口（P1.0–P1.7）为标准双向I/O端口，支持高低电平输入与输出；P2口（P2.0–P2.7）同样具备双向I/O能力，常用于扩展外部存储器的高8位地址线；P3口（P3.0–P3.7）除基本I/O功能外，还集成多种第二功能，如串行通信的RXD（接收）与TXD（发送）、外部中断、定时器输入等。此外，RST引脚用于系统复位，VCC为电源正极接入端，GND为接地端。部分引脚在特定模式下可切换为特殊功能，显著提升单片机的外围接口灵活性与应用适应性。

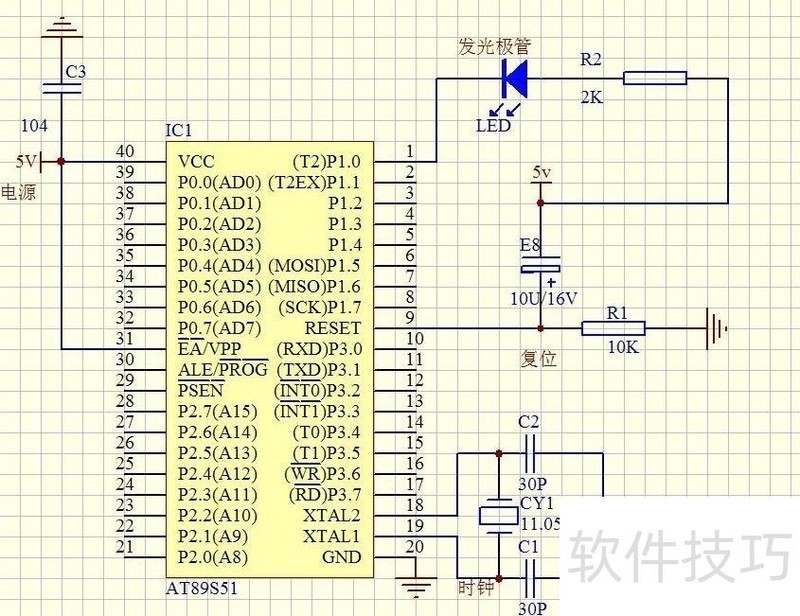

3、 本例通过单片机控制LED亮灭来讲解实际应用。首先绘制原理图，单片机需配备供电、复位和时钟三个基本电路，完成后烧录程序即可正常运行。
4、 掌握工作原理是编程的基础。编程前需熟练掌握所选语言，如汇编语言需熟悉其指令集，C语言则需掌握其语法与标准库函数，具体细节此处不再展开说明。

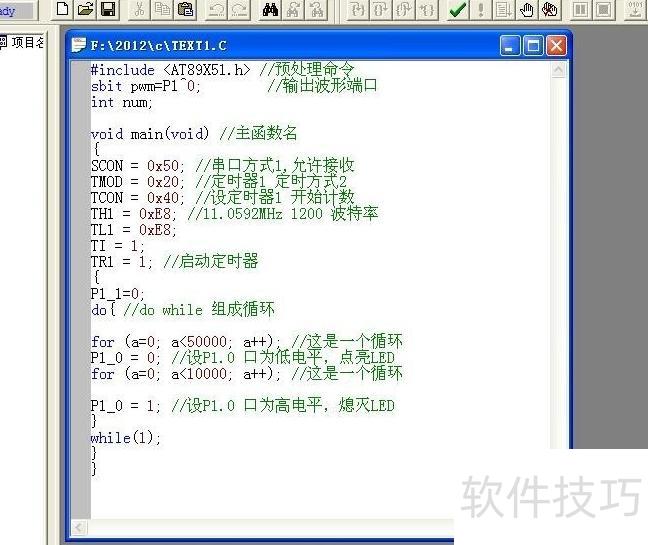

5、 熟悉指令后，即可启动编译软件编写程序，程序通常由三部分组成。
6、 开篇内容
7、 包含AT89X51单片机的头文件。
8、 PWM信号输出端口定义为P1.0。
9、 二、定义部分
10、 主函数，程序执行的入口点。
11、 {
12、 设置串口为方式1，并开启接收功能。
13、 设置TMOD寄存器为0x20，启用定时器1的模式2定时功能。
14、 将定时器1的控制寄存器TCON设置为0x40，启动计数。
15、 晶振频率11.0592MHz，设置波特率为1200，定时器初值设为0xE8。
16、 启动定时器TR1。
17、 主程序模块
18、 {
19、 使用 do-while 语句构建循环结构。
20、 执行一个循环，使变量a从0开始递增至50000。
21、 将P1.0引脚置为低电平，从而驱动LED点亮。
22、 执行一个包含一万个迭代的空循环。
23、 将P1.0引脚置为高电平，使LED熄灭。
24、 }
25、 }

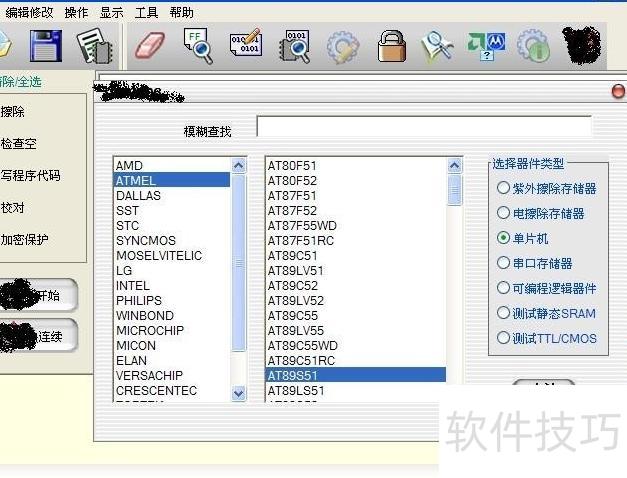

26、 这是一个控制LED闪烁的程序，大家可自行尝试。编写完成后，编译生成HEX文件，再通过编程器将其烧录至单片机即可运行。
