为自设计的PCB板添加专属Logo。

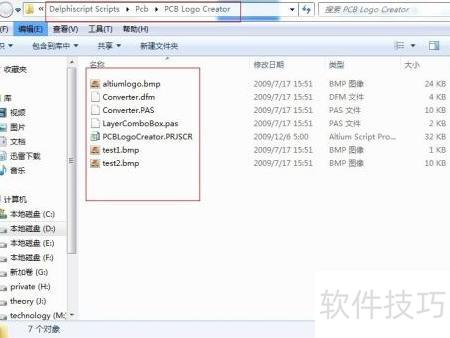

1、 请进入Altium Designer的安装目录，查找是否存在PCB Logo Creator文件夹，其标准路径通常为：安装目录ExamplesScriptsDelphiScript ScriptsPcbPCB Logo Creator。若该文件夹已存在，则说明相关脚本资源齐全，可直接使用；若未找到，则需从Altium官方网站下载对应版本的完整示例脚本包，并将其中的PCB Logo Creator文件夹手动复制至上述路径中，确保路径结构准确无误，以便后续在软件内正常调用该功能。

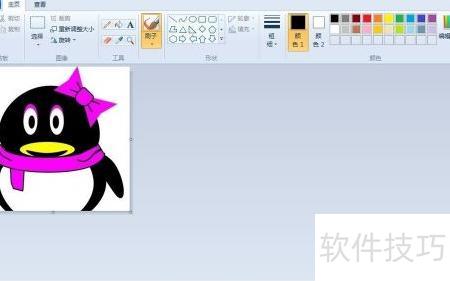

2、 请准备一张尺寸适中的图片作为Logo，过大将显著延长处理时间。

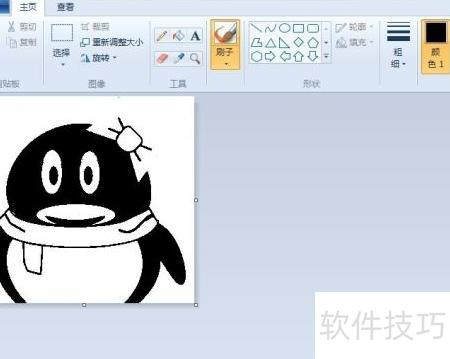

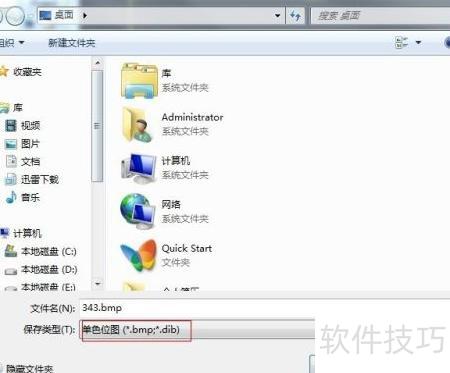

3、 用系统自带画图工具打开图片，另存为单色BMP格式，操作界面所示。

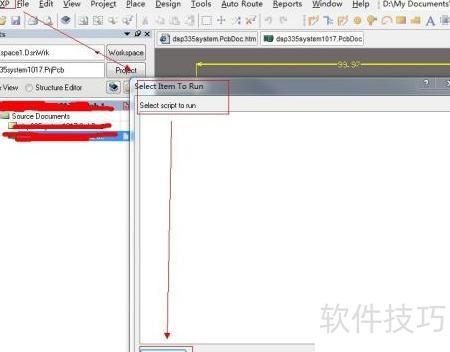

4、 启动Altium Designer后，点击左上角DXP菜单，选择Run Script运行脚本。

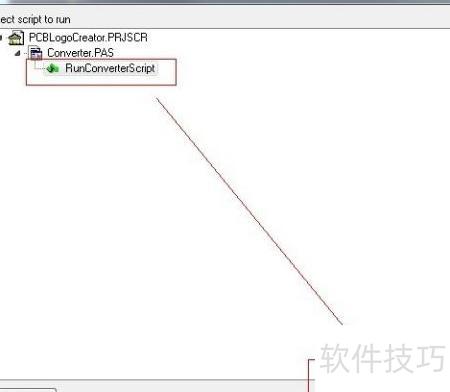

5、 点击浏览按钮，按第一步所示路径定位到PCB Logo Creator程序。

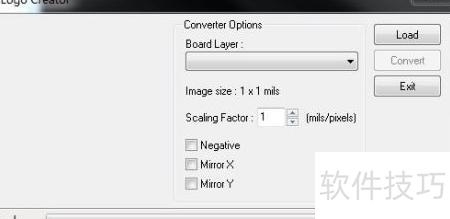

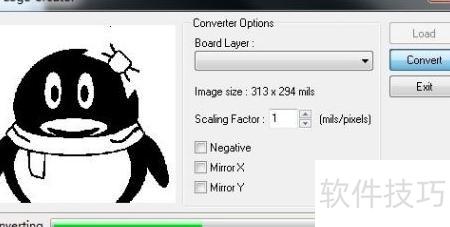

6、 点击加载按钮导入已保存的Logo图片，按需调整各项参数后，点击转换开始处理，进度条实时显示预计完成时间。

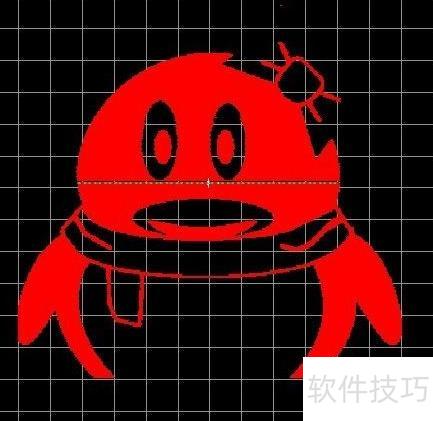

7、 转换完成后，Logo已嵌入PCB，可直接查看实际效果。
