本文以立创EDA为工具，通过实际操作步骤，系统讲解PCB设计全流程，涵盖原理图绘制、PCB布局布线等关键环节，建议边学边在软件中同步实操练习。
1、 方案解析
2、 方案分析是项目开发的关键环节，直接影响电路原理图设计与PCB布局规划。需结合性能、成本、可靠性等设计需求，综合比选不同技术路径，并统筹元器件选型、资源适配及可制造性等因素，确保整体方案最优可行。
3、 电路模拟
4、 设计电路原理图前，若对局部方案存疑，可通过电路仿真加以验证；同时，仿真还能辅助确定关键元器件的合理参数，提升设计可靠性与准确性。
5、 原理图元件设计
6、 立创EDA虽提供丰富元件库，但无法涵盖全部器件。当所需元器件缺失时，用户需自行绘制原理图符号，创建专属的元器件库以满足设计需求。
7、 绘制电路图

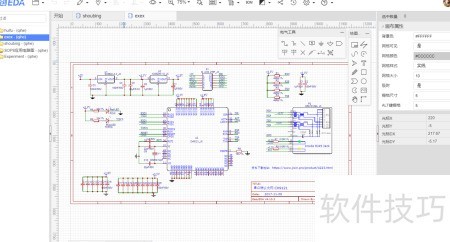

8、 在齐备所有元器件符号后，即可着手绘制电路原理图。若电路结构较复杂，建议采用层次化设计方法以提升可读性与管理效率。绘图完成后，需运行电气规则检查（ERC），系统识别潜在连接错误或设计违规。针对提示的问题逐一分析原因、修正原理图，并再次执行ERC验证。此过程需反复迭代，直至检查结果完全通过，确保原理图符合电气设计规范，无实质性错误。
9、 器件封装设计
10、 与原理图库类似，立创无法提供全部器件封装。用户可根据实际需求自行设计并创建新封装库，该工作可在第三步中同步完成。

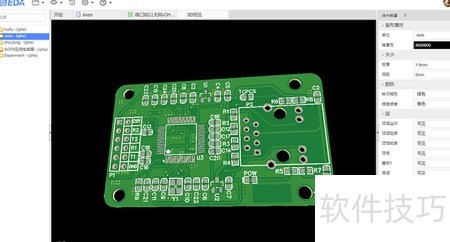

11、 PCB设计

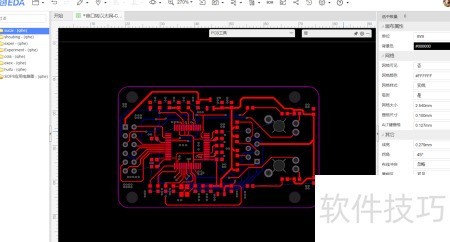

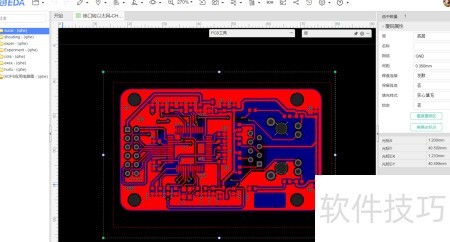

12、 在确认原理图准确无误后，即可进入PCB设计阶段。首先需绘制板框并明确工艺参数，如层数、板厚、铜厚及表面处理方式等。随后将原理图通过网络表导入PCB环境，网络表清晰标注各元器件的封装、连接关系及其基本功能。在此基础上，依据设计规则（如线宽、间距、过孔尺寸、电源完整性要求等）开展合理布局与精确布线。完成布线后，须运行设计规则检查（DRC）以全面验证电气连通性、间距合规性及制造可行性。PCB设计是决定电路实际性能与可靠性的核心环节，其质量直接影响信号完整性、电磁兼容性及量产良率，需综合考虑电路类型、工作频率、功耗、散热及生产成本等多重因素。
13、 整理文档
14、 妥善保存原理图、PCB版图及元器件清单等资料，确保后续维护与修改工作顺利开展。
