分享几个实用的AD PCB布线技巧。

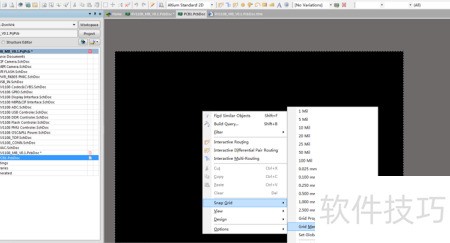

1、 在Altium Designer中为多引脚MCU等规则IC布线设置合适栅格区域，可提升布线效率与精度。首先新建PCB工程，并在其中创建PCB文档；随后打开该PCB文件，在编辑界面空白处单击鼠标右键，从弹出菜单中依次选择Snap Grid→Grid Manager，即可进入栅格管理界面，根据器件引脚间距与布线需求，灵活配置全局或局部栅格参数，确保走线对齐、焊盘精准定位，满足高密度、高规整性布线要求。
2、 随后进入网格管理界面，在空白区域单击右键，选择添加笛卡尔坐标系，界面中便会新增一行配置项。

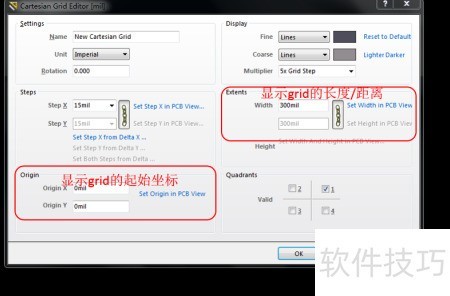

3、 在新增行上双击，打开直角坐标系编辑器。在原点设置项中，输入X轴与Y轴的起始坐标值；在范围选项中，分别设定X、Y方向的长度；在象限设置中，选择所需坐标方位。全部配置完成后，依次点击应用和确定按钮，完成网格参数设定。

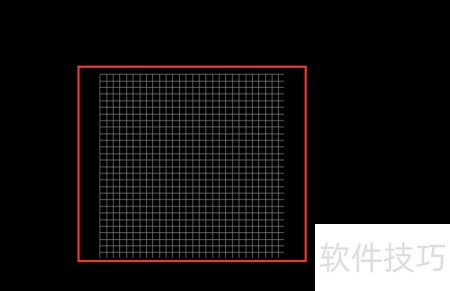

4、 在PCB界面中，即可直观查看待显示的栅格区域。
