详解CAD中绘制机械取样器图形符号的操作流程。

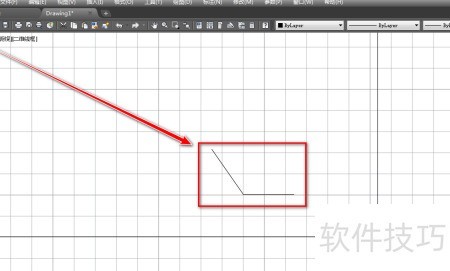

1、 用直线工具画出所示的折线。

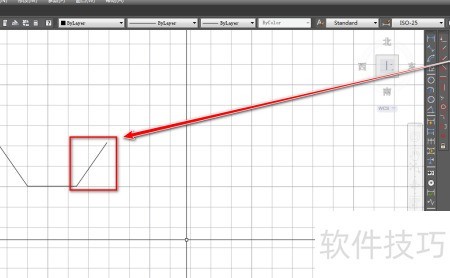

2、 利用镜像工具，以横线的中垂线为对称轴，将斜线进行镜像变换。

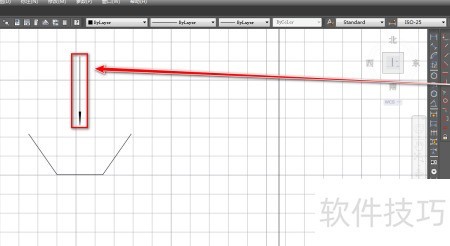

3、 用多段线工具绘制一条竖直的带箭头线条。

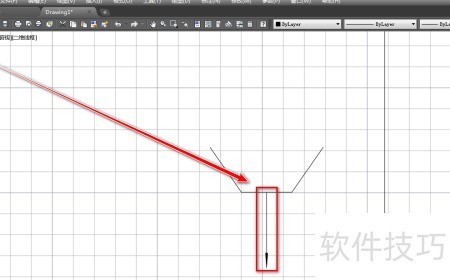

4、 用移动工具将箭线拖至横线上方，所示。

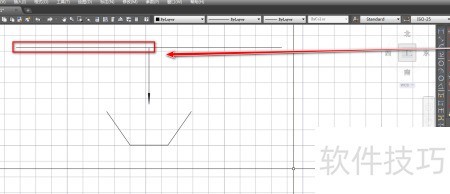

5、 用直线工具，从箭头起点向右画一条水平线。

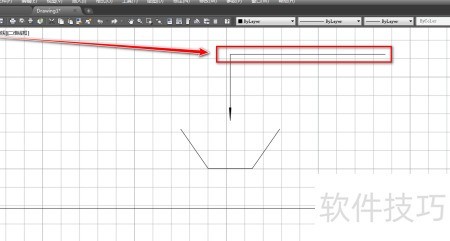

6、 利用镜像功能，沿箭头方向对横线进行镜像操作，即可生成机械取样器的图形符号。
