思科模拟器是网络工程师广泛采用的实验平台，能够高效仿真交换机、路由器、台式机、笔记本、服务器及网络云等多种设备，灵活构建各类网络环境并还原复杂拓扑结构。VLAN划分可有效抑制局域网广播风暴，显著提升网络性能与安全性，尤其在大规模网络中不可或缺。而实现跨交换机的VLAN配置，是网络工程人员必须掌握的核心技能之一，涉及Trunk链路配置、VLAN中继协议及一致性管理等关键环节，直接关系到虚拟局域网的连通性与稳定性。

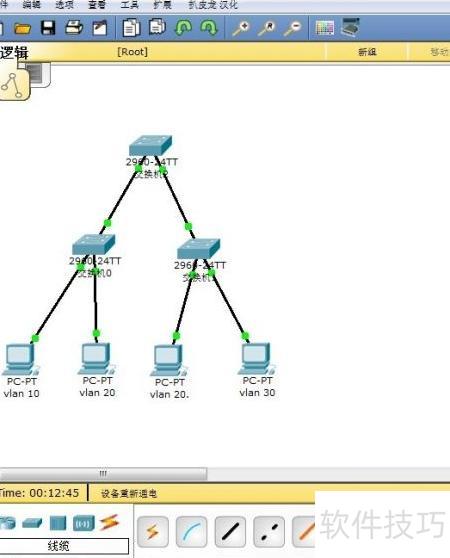

1、 启动Cisco Packet Tracer软件，从设备栏选择交换机，点击第三个图标——2960型号交换机，按住左键将其拖入工作区。共添加三台该型号交换机及四台PC主机，并使用直通双绞线完成设备间的物理连接。

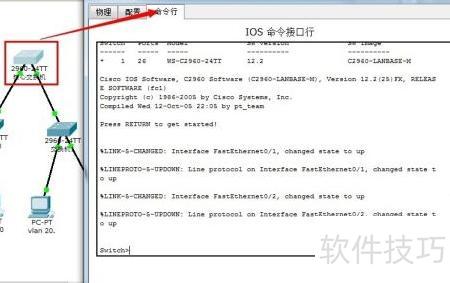

2、 核心交换机须承载全部VLAN，需登录设备，通过命令行完成VLAN配置。

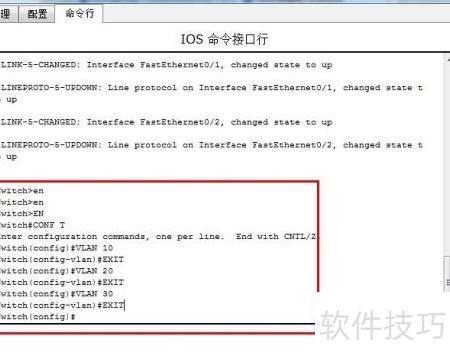

3、 在核心交换机中执行以下命令
4、 【
5、 】

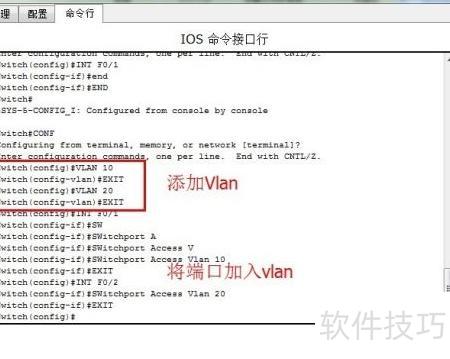

6、 打开交换机0的命令行界面，依次创建VLAN 10和VLAN 20，并将相应端口分别划分至这两个VLAN中。
7、 【
8、 】

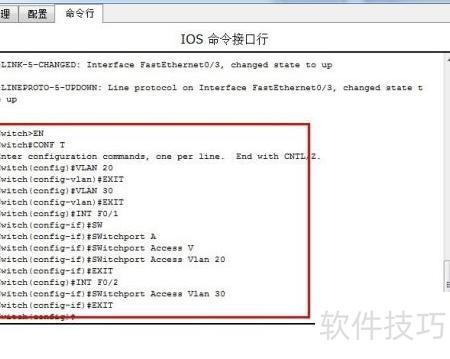

9、 在交换机1的命令行界面中，先创建VLAN 20和VLAN 30，再将相应端口分别划分至这两个VLAN。
10、 【
11、 】

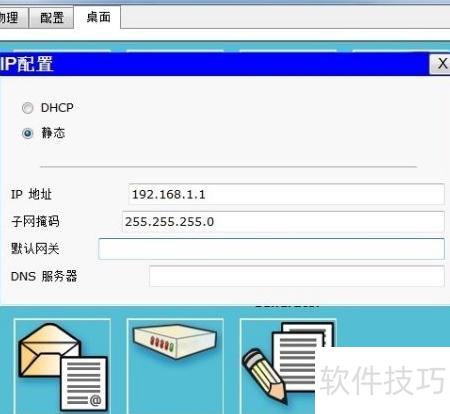

12、 为每台电脑分配唯一IP地址，依次配置为：192.168.1.1、192.168.1.2、192.168.1.3 和 192.168.1.4，确保各设备在同一局域网内互不冲突，便于网络通信与管理。

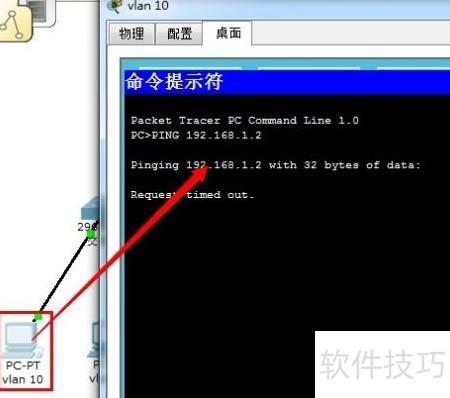

13、 启动第一台电脑，打开命令提示符，执行 ping 192.168.1.2。由于两台设备分属不同 VLAN，网络不通，无法成功响应。

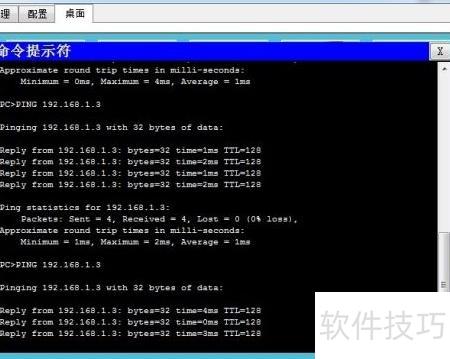

14、 启动第二台电脑，在命令提示符中执行ping 192.168.1.3命令。由于两台设备处于同一VLAN，网络连通性正常，能够成功响应。
