详解CAD中绘制门关闭状态图形符号的操作步骤。

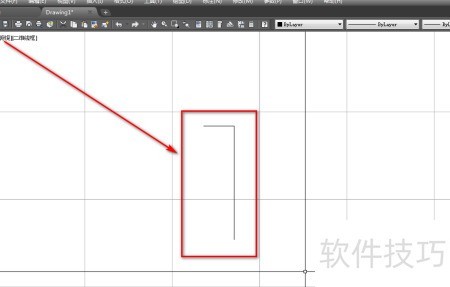

1、 启动CAD软件，用直线命令绘制一条折线。

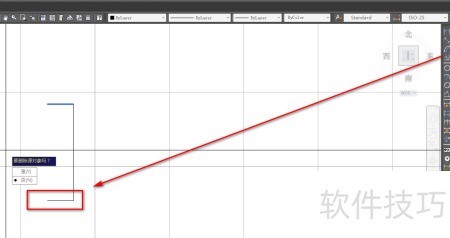

2、 利用镜像功能，以竖线的中垂线为对称轴，将横线进行镜像操作。

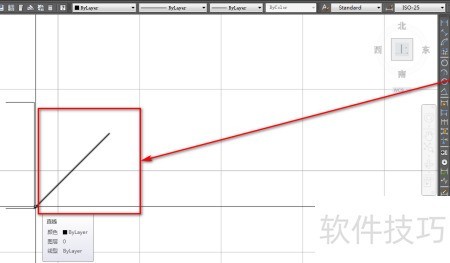

3、 用旋转工具，以复制模式逆时针旋转45度。

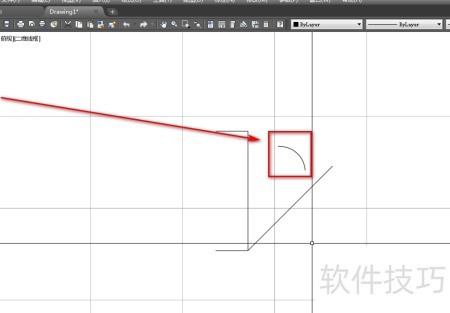

4、 用圆弧工具绘制一条所示的圆弧。

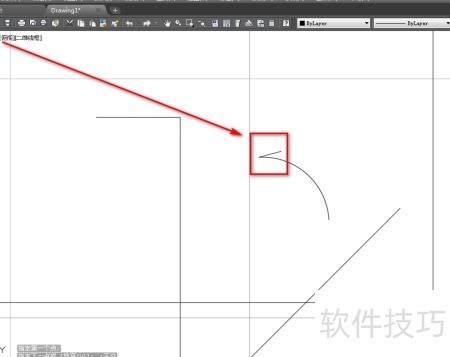

5、 用直线工具，从圆弧终点出发画一条斜线，所示。

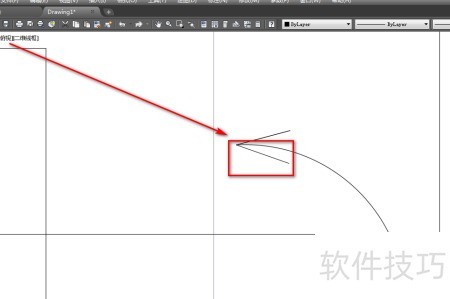

6、 再次用直线工具画一条斜线，形成箭线，即可完成门关闭的图形符号，效果所示。
