通信工程制图中常使用直角人孔,以下简述其画法。

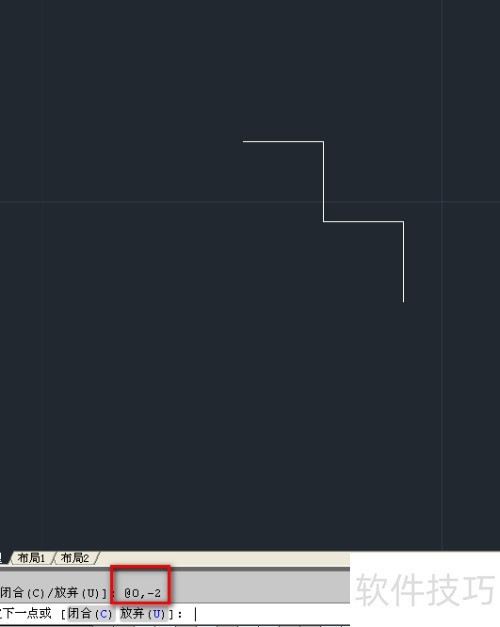

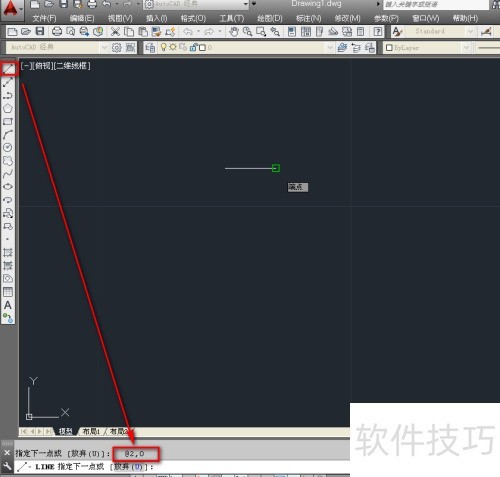

1、 打开CAD软件,选用直线绘制工具,输入相对坐标来画线,参照下图操作。

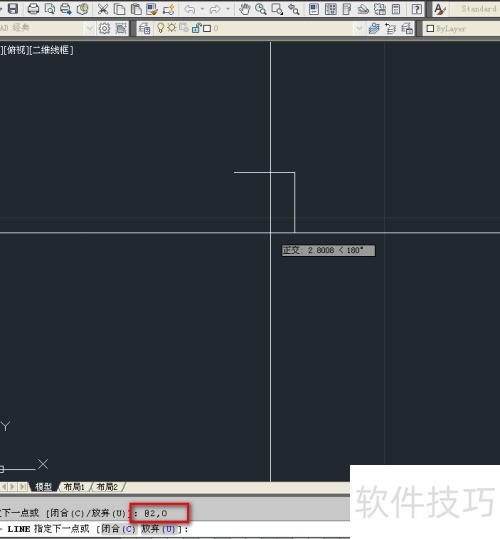

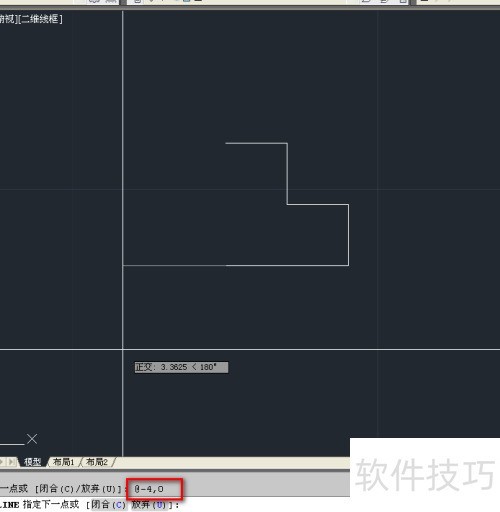

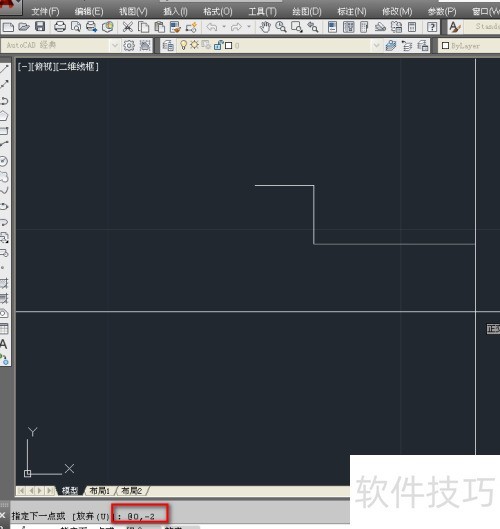

2、 同理,依次绘制其余线段,所示。

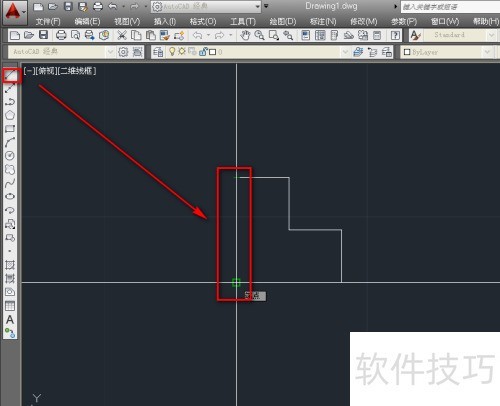

3、 点击直线工具绘制直线,闭合图形,所示。

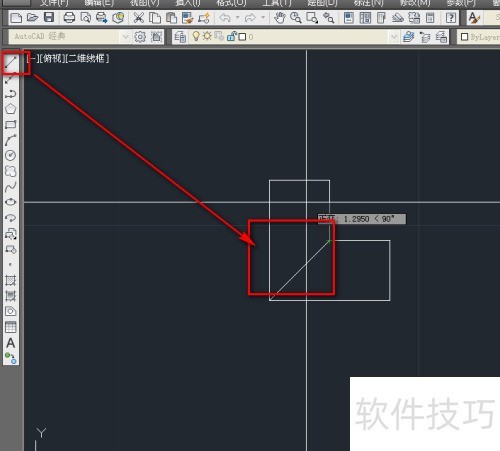

4、 使用直线工具绘制一条辅助线段,所示。

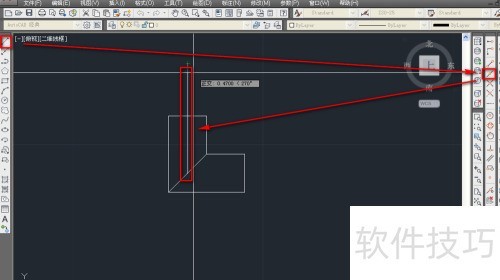

5、 使用直线工具,捕捉中点,绘制一条垂直线段,所示。

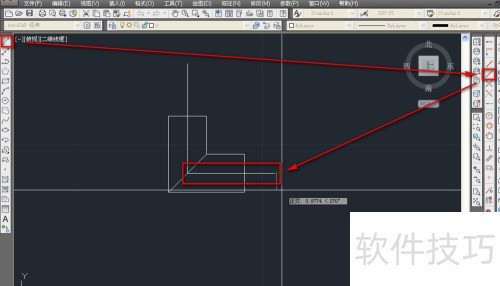

6、 同理,运用直线工具捕捉中点,绘制一条水平线段,所示。

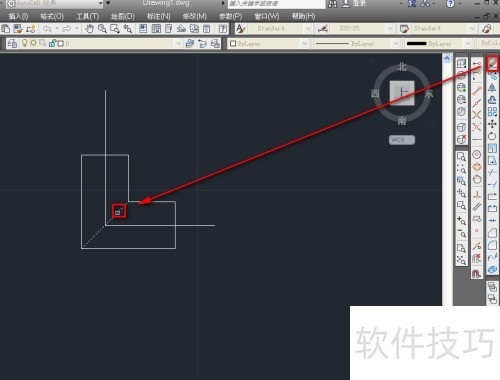

7、 使用删除工具移除辅助线,所示。

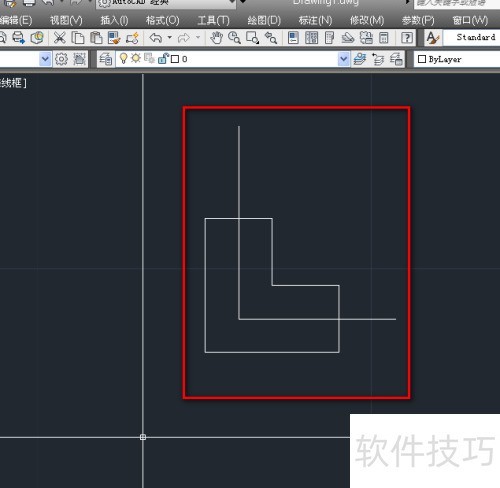

8、 确定后,直角人孔绘制完成,所示。
