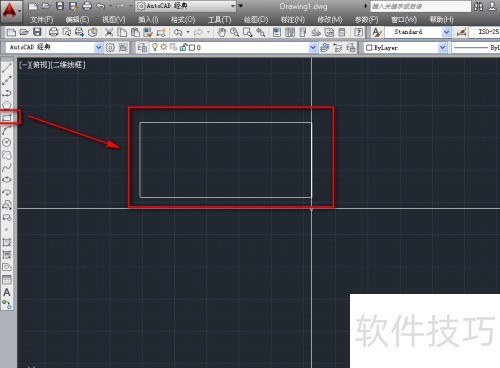

通信工程制图里，用基本轮廓线表示独立的元件、装置及功能单元，如长方形、正方形、圆形和椭圆，以下是绘制方法。

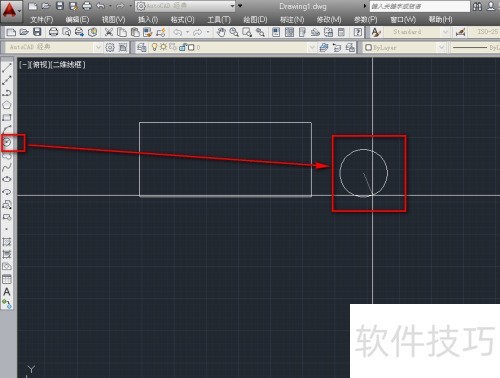

1、 使用左侧圆工具，点击鼠标确定圆心，拖动即可快速绘制圆形轮廓，所示。

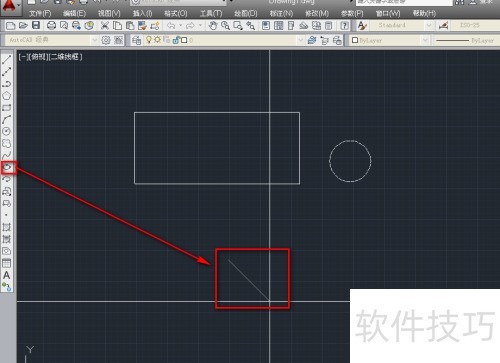

2、 点击左侧椭圆工具，于作图区拖动鼠标绘制一条线段，作为椭圆一轴，所示。

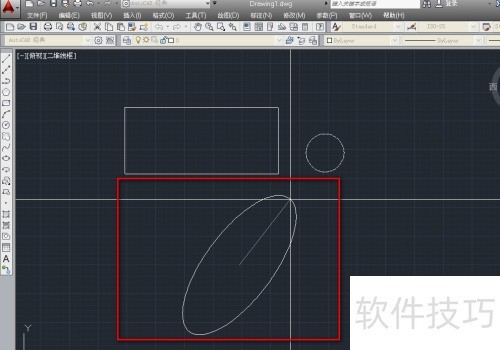

3、 在其他方向拖动鼠标，可确定椭圆的另一轴线，从而完成椭圆的绘制，所示。

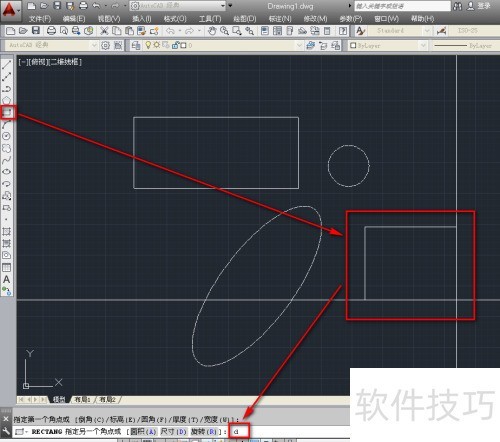

4、 选择矩形工具，命令行输入d，依据尺寸绘制矩形，所示。

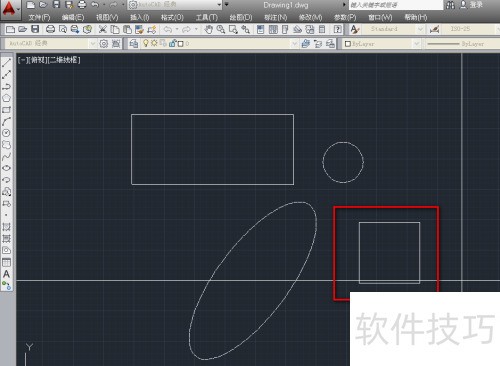

5、 输入宽和高即可确定正方形，所示。
通信工程图示轮廓线绘制方法
