    ArcGIS Desktop中实现三参数与七参数投影转换的方法

      [   原创  ]   作者:
    收藏文章 暂无评论

    1、 在ArcMap中进行动态投影转换时,假设原始坐标系统为西安1980坐标系。本例中选择的是系统预设的Projected Coordinate Systems/Gauss Krüger/Xian 1980/Xian 1980 GK Zone 20投影,其中央经线为117度。目标是将该坐标系转换为北京1954坐标系下的Beijing 1954 GK Zone 20N。

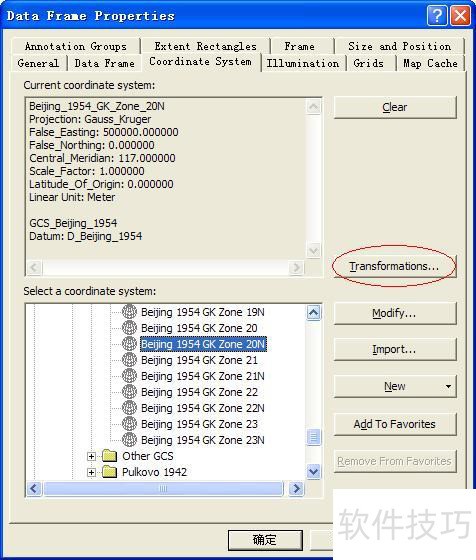

    2、 操作步骤如下:首先,在ArcMap中加载需要处理的图层后,依次点击菜单栏的View→Data Frame Properties,打开数据框属性对话框。此时,可以看到当前的投影坐标系统显示为Xian 1980 GK Zone 20。接下来,在下方的选择坐标系统列表框中,找到并选择目标坐标系Beijing 1954 GK Zone 20N。完成选择后,右侧会有一个名为Transformations...的按钮。

    3、 点击此按钮可以进一步设置坐标转换方法。这是因为从西安1980到北京1954的转换涉及不同的地理基准面,需要指定具体的转换参数以确保精度。通过这些设置,ArcMap能够在地图显示过程中自动完成动态投影转换,从而实现不同坐标系统的无缝切换。

    4、 点

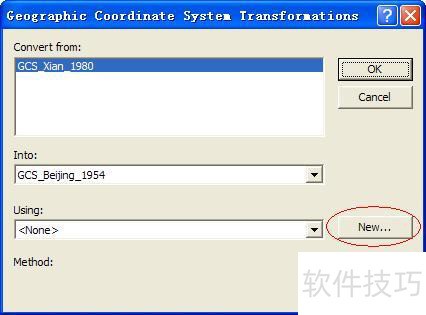

    5、 点击以开启投影转换对话框,其中的Convert from和Into显示了坐标系统转换的起始与目标。

    6、 未知坐标系统

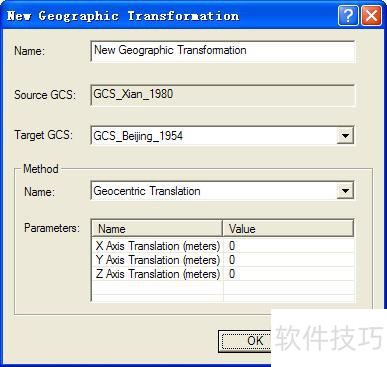

    7、 在using下拉框右侧,点击New...新建投影转换公式。在Method下拉框中选择转换方法,包含三参数和七参数两种类型,随后在参数表中填入具体的转换参数值以完成设置。

    8、 输入完成后,点击确定,返回投影转换对话框,再次确认,即可实现当前地图的动态投影转换。

    9、 386

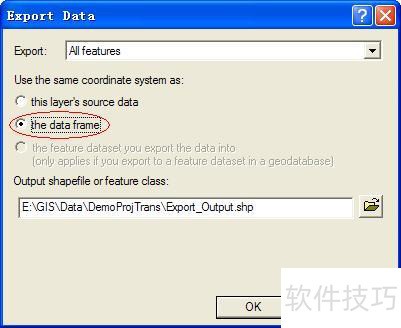

    10、 目前只是更改了显示投影,并未转换图层文件本身的投影。若要转换,可通过数据导出功能,在导出时选择当前地图的投影即可完成设置。

    11、 方

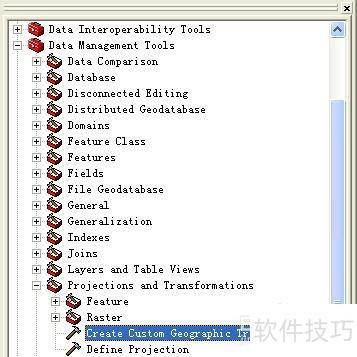

    12、 当需要对大量图层进行投影转换时,手动操作会显得十分繁琐,因为每次都要重新设置参数。为提高效率,可以先定义一次投影转换公式,在后续的转换中直接引用该公式即可。具体操作需在ArcTools中完成。在Data Management Tools的Projections and Transformations选项下,可以找到Create Custom Geographic Transformation命令,通过这一功能,用户能够自定义地理转换公式,从而避免重复设置参数的麻烦,大大提高工作效率,尤其适合处理大批量图层转换任务。

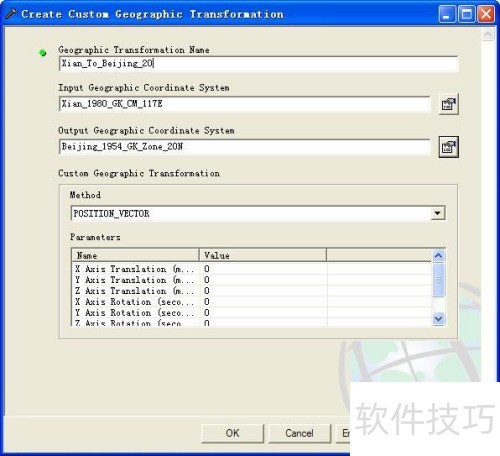

    13、 打开命令后,选择输入与输出投影,可采用系统自带或自定义设置。接着选择转换方式,如方法一中所述,可选用三参数或七参数,并填入相应参数值。为该投影转换公式命名,便于后续操作直接调用,无需重复输入参数。最后点击确定生成公式。

    14、 在方法一中,我们通过动态调整地图投影,并借助数据导出功能重新生成了需要转换投影的图层。而在本方法中,我们可以直接利用数据管理工具中的投影和变换模块下的Project命令来生成经过投影转换的图层文件。该命令分别存在于Feature(针对矢量数据)和Raster(针对栅格数据)目录下。

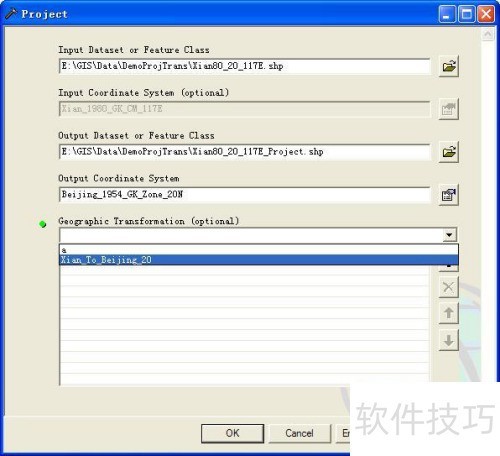

    15、 使用此命令时,在指定输入图层后,系统会自动识别其输入坐标系(即原始投影)。接下来,用户需要手动指定输出投影。如果输入与输出投影类型与之前定义的投影转换公式相匹配,则在Geographic Transformation下拉框中会出现之前设定的转换公式名称。此时只需直接选择对应的公式,即可完成投影转换操作。这种方法更加直接高效,适用于批量处理或复杂数据场景下的投影转换需求。

    16、 点击确定后,图层文件将自动生成,无需进行额外操作。
