SOLIDWORKS在机械制造领域应用广泛,相比PRO/E和UG等软件更容易上手。接下来,我们来谈谈SOLIDWORKS绘图中常用的拉伸切除功能及其使用方法。
1、 首先,启动SOLIDWORKS软件,新建一个零件文件。

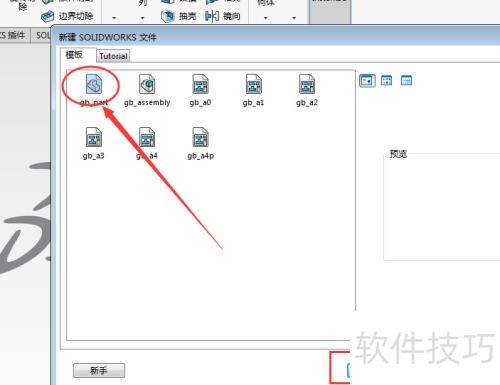

2、 在模板选择界面挑选零件,参照下图,随后确认。

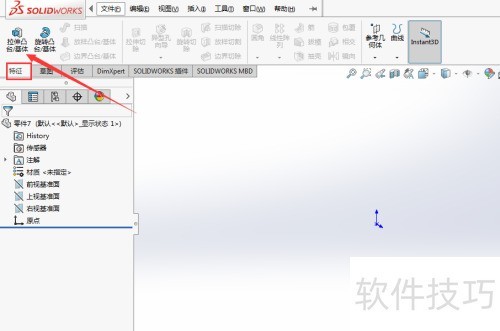

3、 在菜单特征选项里选择拉伸凸台,所示。

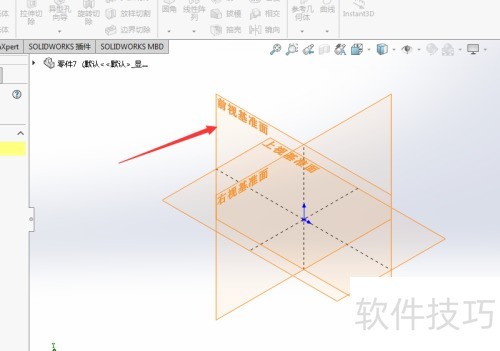

4、 选择前视基准图,开始草图绘制。

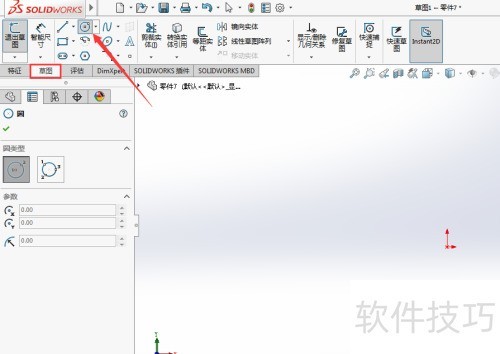

5、 在菜单的草图选择里,点击中心圆按钮。

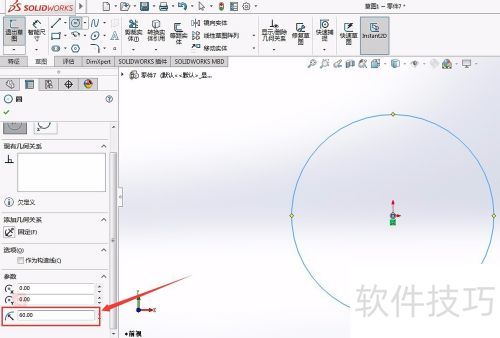

6、 接着,在绘图区域画一个圆,左侧输入半径60毫米,所示。

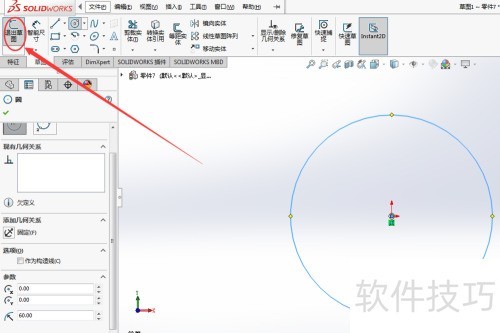

7、 单击左上角的退出草图按钮,所示。

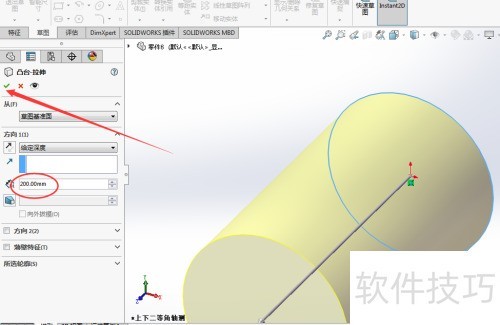

8、 在左侧厚度框输入200后勾选,拉伸圆柱即可出现。

9、 下节介绍拉伸切除的方法。
