    桥梁设计概念:构建未来交通的新思路

      [   原创  ]   作者:
    收藏文章 暂无评论

    关于桥梁设计概念的零星记录

    1、 先采用简支结构,后续形成连续体系,才能区分边跨和中跨;若全为简支梁,则通常无需区分。

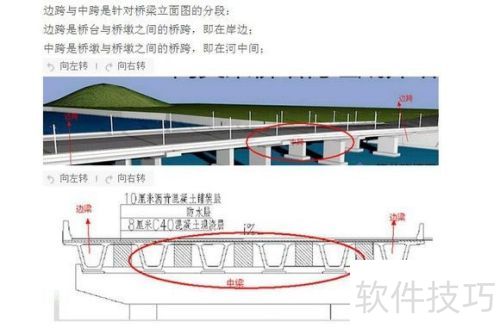

    2、 以四跨一联的桥梁为例,第1跨和第4跨(首尾跨)为边跨,第2跨和第3跨为中跨,这与梁是连接桥墩还是桥台无关。其区别主要体现在构造和受力上。在此体系中,边跨的边梁荷载效应最大,因此配筋最强;而中跨的中梁荷载效应最小。具体的荷载分布可参考横向分布系数的计算方法。

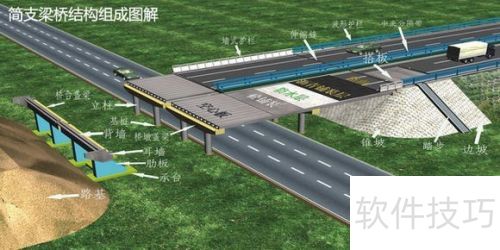

    3、 简支梁桥是一种静定结构,受力清晰、构造简单、施工便捷,在中小跨度桥梁中应用最为广泛。其结构尺寸易于实现系列化和标准化设计,便于大规模预制生产,并可通过起重设备或架桥机进行安装。这种方式不仅可以节省模板,还能降低劳动强度,缩短施工工期。国内外大多数中小跨径桥梁均采用装配式简支钢梁、混凝土梁或组合梁。

    4、 简支梁桥按照梁的截面形式可分为板桥、肋板桥(包括П形和T型)以及箱梁桥。

    5、 1)板桥承重结构:采用矩形截面的钢筋混凝土或预应力混凝土板。其特点是构造简单、施工方便且建筑高度较小。但位于受拉区的混凝土并未充分发挥作用,反而增加了结构自重。当跨度稍大时,板桥会显得笨重且不经济。

    6、 2)肋板式梁桥:横截面内形成明显的肋状结构,由梁肋与混凝土桥面板共同构成承重体系。这种结构具有更强的抗弯能力,在中等跨径(20-40米)范围内应用最为广泛。肋板式梁桥的横截面分为T形和П形两种基本类型。相比板桥,肋板式梁桥更加轻便经济,适合更大跨度的需求。

    7、 П形截面梁桥的特点在于其截面形状稳定,具有较高的横向抗弯刚度,同时便于梁的堆放、装卸与安装。各П形梁之间通过穿过腹板的螺栓连接。然而,这种构件制造较为复杂,且梁肋被分为两片较薄的腹板,难以形成刚度较大的钢筋骨架。通常,П形截面适用于跨径为6-12米的小跨度桥梁,应用范围有限。

    8、 T形截面梁桥由多个T形截面梁构成。而箱型截面梁桥则以一个或多个封闭箱形横截面组成。其优势在于可提供承受正负弯矩的混凝土受压区,在相同截面面积下能够获得更大的抗弯惯矩,同时具备极高的抗扭刚度。在偏心活载作用下,各梁肋的受力更加均匀。箱型截面适合用于较大跨径的悬臂梁桥和连续梁桥,也可应用于全截面均参与受力的预应力混凝土简支梁桥。
