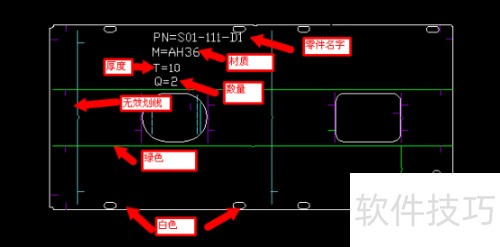

船体上有一些标志，如前后桅杆等，在TRIBON中未进行建模，需在CAD中按照1:1比例绘制。之后，通过沪东系统中的套料模块，将零件逐一转入，同时手动输入零件名称、厚度和材质信息。这一过程因零件数量众多且信息复杂，容易出现错误。而使用CADWIN，可以实现零件批量转入库，即便是数百个零件也能快速完成。此外，借助CADWIN软件进行套料，不仅效率大幅提升，对零件轮廓的制作要求也相对较低，更易于操作。具体方法如下：
1、 双击CADwin图标打开主程序，点击D/BCtrl→MakeDB，在输入框中填写数据库名称后确认。

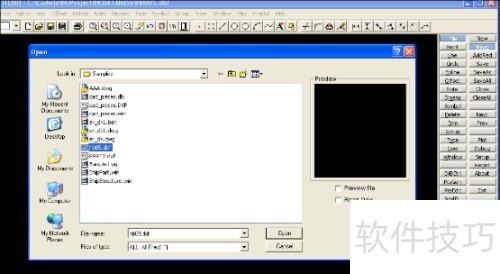

2、 点击文件→读取→选择.dxf文件。

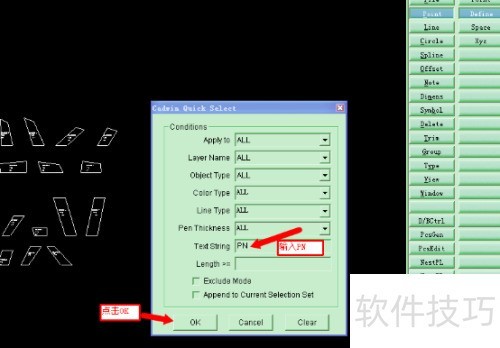

3、 点击Point → Define，按Ctrl + 鼠标右键，选Quick Select，输入PN后确认，最后点击Y/N完成操作。

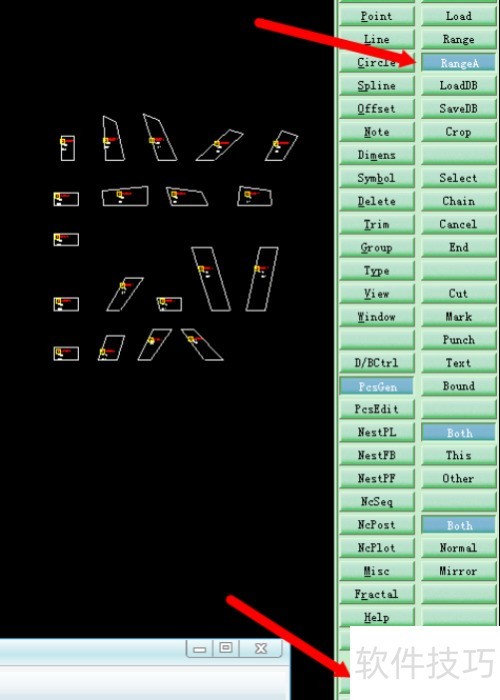

4、 点击PcsGen，选择RangeA，拖动鼠标选中所有图形，最后Y/N确认。
5、 生成零件后，按下键盘的C键退出.dxf图形文件。

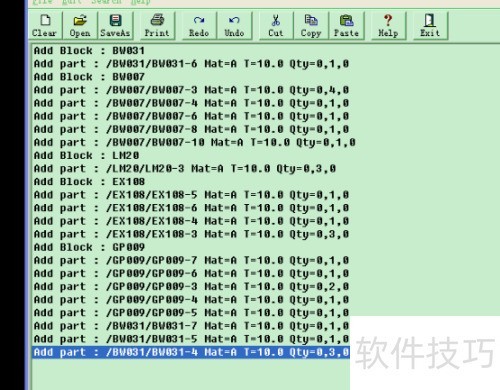

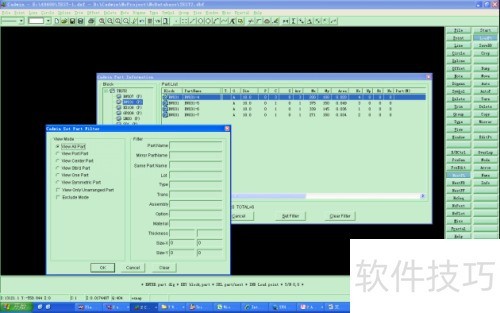

6、 点击NestPL，然后LoadPt，按下回车键，选择需要套料的零件（可用Set Filter筛选）。

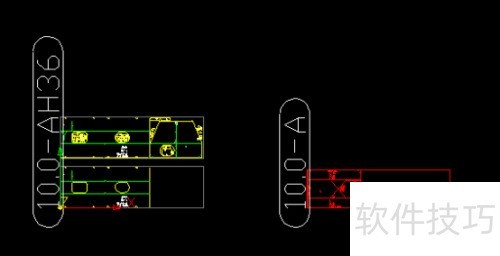

7、 套料完成之后，点击NestPL，依次操作SaveDB、Y/N确认，选择N，再点Start，回车，查看保存的套料板。

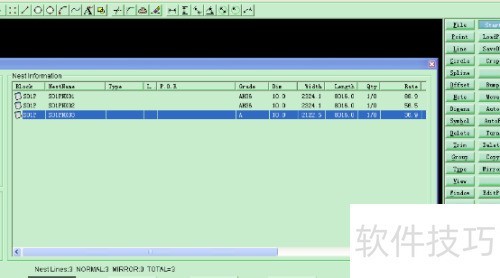

8、 打开NestPL，点击Start，按回车键，选择套料板，确认OK。
9、 生成中间切割文件（支持批量处理）：NcSeq → AutoNc → Y/N → NcPost → Gen-Nc → Y/N。生成的文件会自动存储至 C:CadwinNcProjectNcCode 路径下。

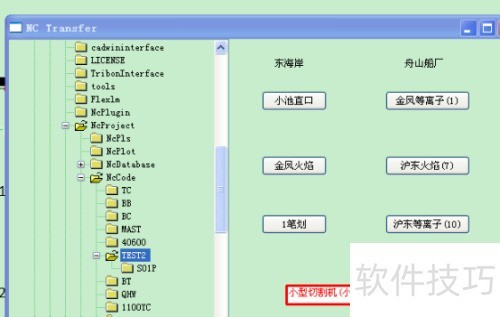

10、 切割中间文件用于生成各船厂的切割指令，该程序经张旭峰多次修改，最终得到现场认可。
11、 点击NestPL后选择Start，按回车键，挑选套料板并确认。接着打开NcPlot，点击Plot，选取套料板轮廓后回车，最后通过File中的Save as选择保存类型，或者直接进行打印操作。
