使用SolidWorks绘制钣金零件时,若需展开零件折弯部分,具体该如何操作?以下是详细说明。

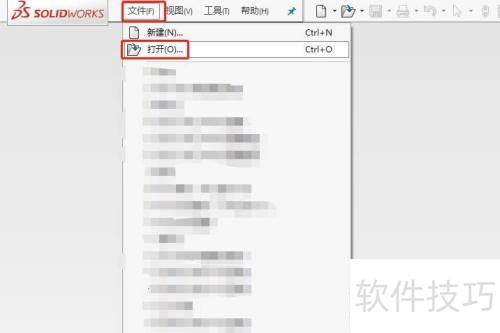

1、 打开SolidWorks2016,点击文件,选择打开,找到先前绘制的钣金零件图。

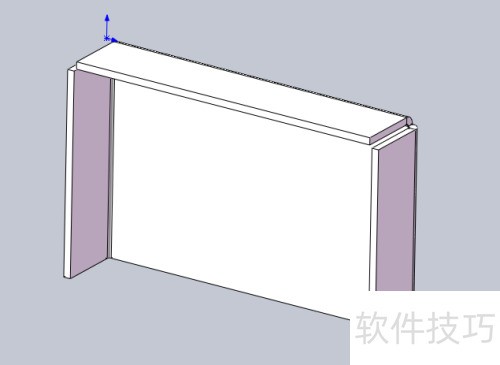

2、 打开一个钣金零件图,如下所示,接下来对其中的折弯部分进行展开操作。

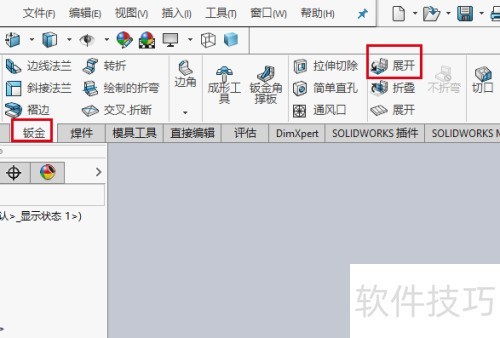

3、 在标题栏中选择钣金,然后点击展开命令,所示。

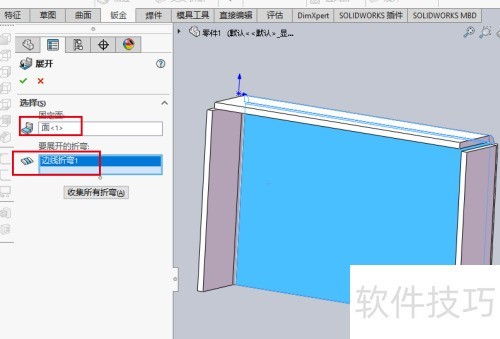

4、 点击展开命令,弹出展开参数窗口(所示),选择固定面与要展开的折弯。

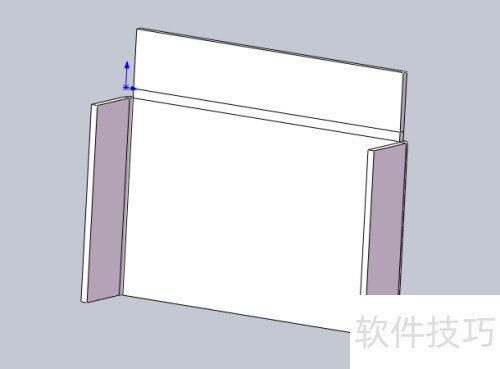

5、 全部选好后,点击确定,即可将折弯展开,效果所示。

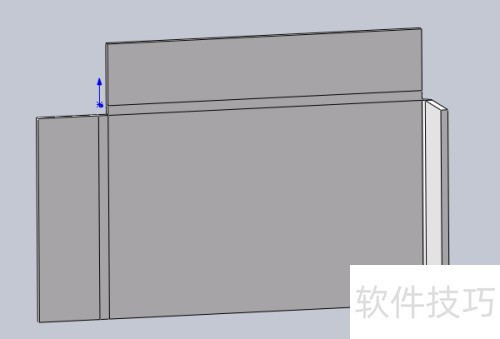

6、 重复上述步骤,可对其他折弯部位进行展开处理。
