SolidWorks是一款常用三维绘图软件,如何将绘制的钣金件展开?

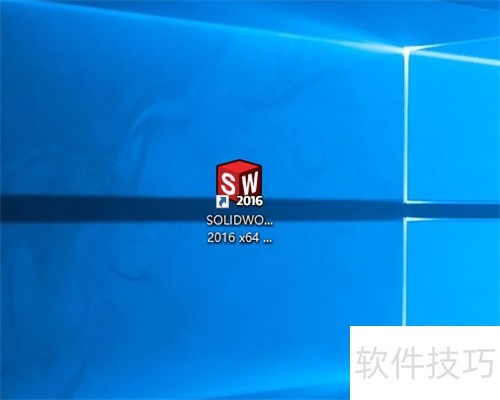

1、 启动SolidWorks2016软件,参照下图。

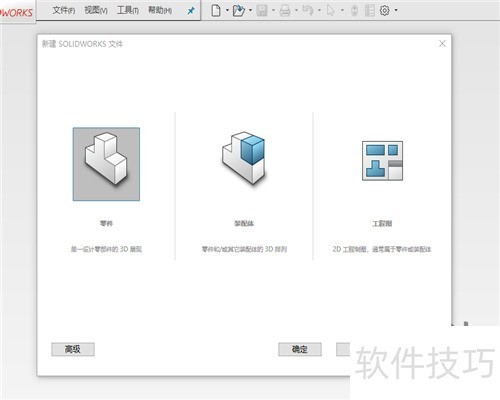

2、 点击文件-新建,出现窗口后选择零件,然后点击确定。

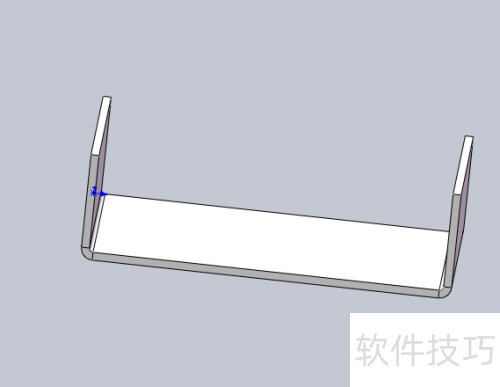

3、 参照下图,绘制相应的钣金效果图形。

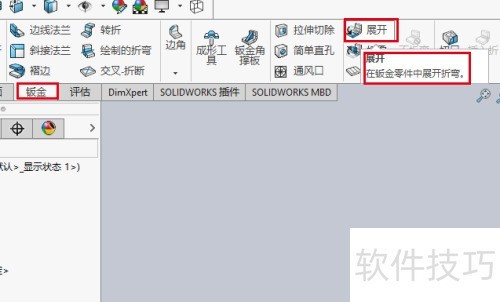

4、 打开钣金菜单,点击展开选项,在钣金零件中展开折弯功能,参照图示操作。

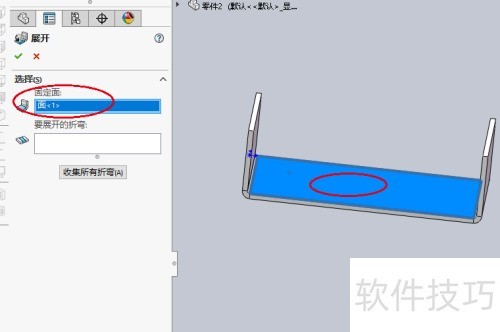

5、 此时选择一个固定面,即不可移动的面,如下所示:

6、 接着,点击选取所有需要展开的折弯面,所示:

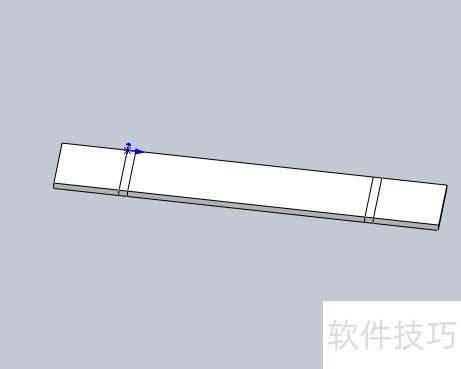

7、 这样钣金就被展开了,所示。
