钣金设计中常常需要计算钣金展开尺寸。可以通过公式或建模方法来计算展开尺寸。对于简单钣金件，通常直接用公式计算即可。但本文将以一个简单案例，介绍如何利用SolidWorks软件完成钣金展开尺寸的计算过程。这种方法直观且易于操作。

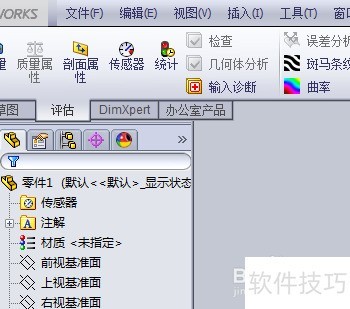

1、 启动SolidWorks软件，进入零件建模界面，所示为软件打开后的状态。

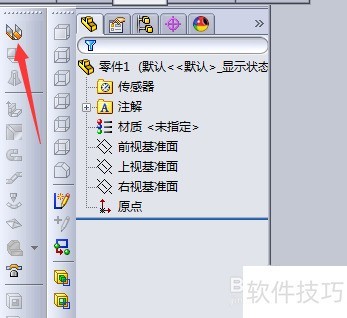

2、 单基体法兰按钮，这是钣金建模的初始步骤。

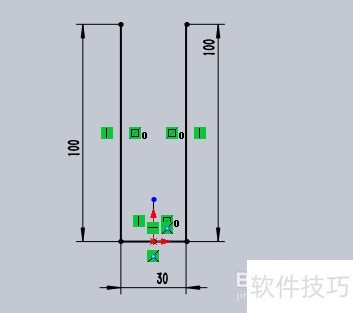

3、 以前视基准面为参考，绘制一个长100、宽30的U型草图，具体形状见下图。

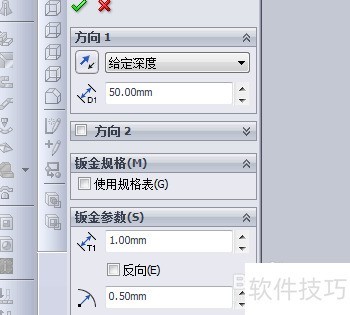

4、 退出草图，设置钣金参数：深度50，厚度默认1，内R半径为0.5。

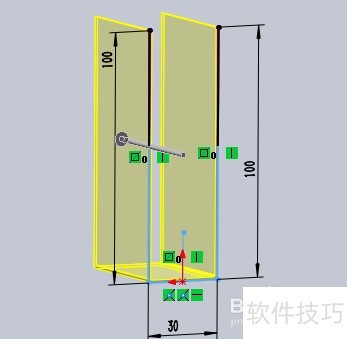

5、 在钣金参数中单击反向并打钩，调整零件以符合所需尺寸，所示为预览结果。

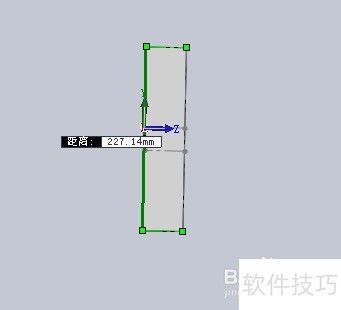

6、 点击展开按钮后，钣金件会自动展开，测量其展开长度为277.14。
