本文介绍使用飞时达控规软件生成三角模型以模拟地形的方法。此方法通用,适用于所有飞时达软件进行地形的转换、模拟与分析。
1、 在飞时达控规软件中生成三角网模型,需先将地形数据转换为飞时达格式,以便后续生成分析模拟地形数据。接下来,我们将介绍地形数据的转换方法。

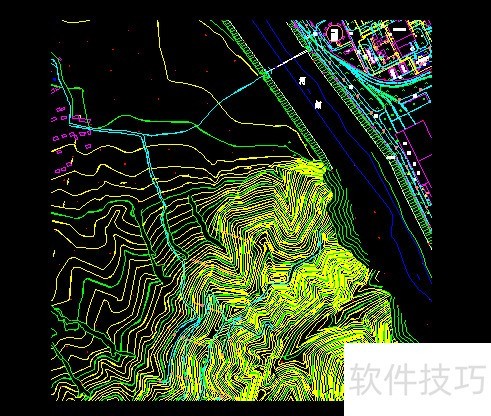

2、 地形数据主要分为两类:一类是普通DWG格式的CAD图,另一类是文档格式的地形数据文件。

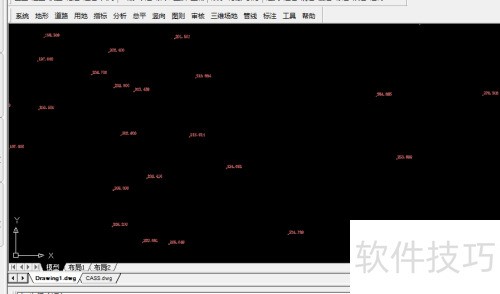

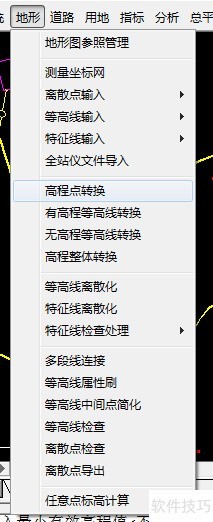

3、 普通地形图转换可分两步:一是转换离散高程点,使用飞时达控规软件的-功能,选取一个高程点样本后,程序将自动把同一图层的所有高程点一次性转换完成,具体操作如下:

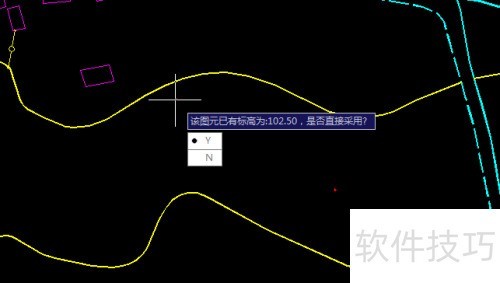

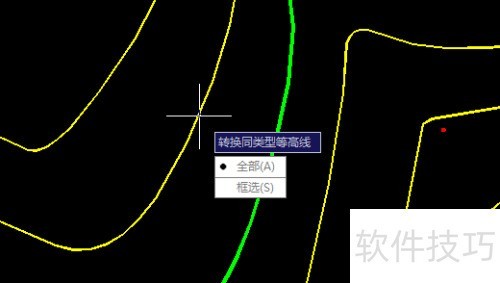

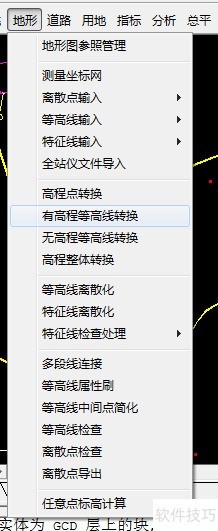

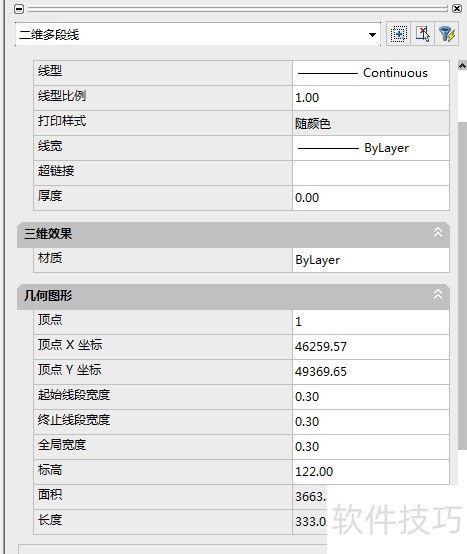

4、 等高线转换的操作与高程点转换类似,选择-功能。此处的有高程等高线是指带有Z值或标高值的等高线,具体操作如下所示。



5、 等高线转换完成后,需将其离散化,以确保三角网生成的准确性。可在菜单中选择操作。

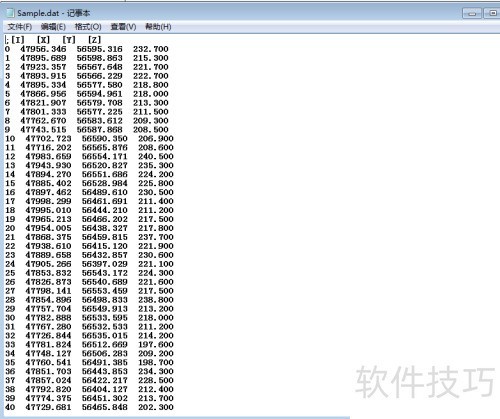

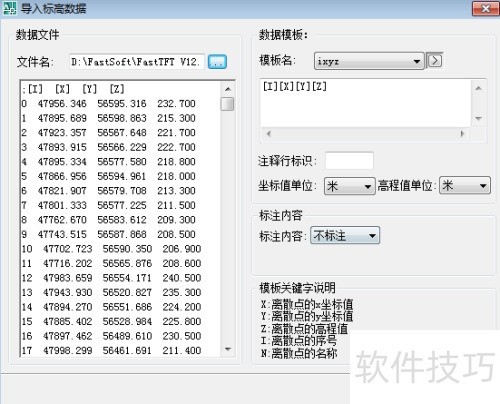

6、 还有一种地形情况,即文件格式的地形数据,可通过-功能引入CAD,具体如下:


7、 全站仪导入的地形数据无需转换。

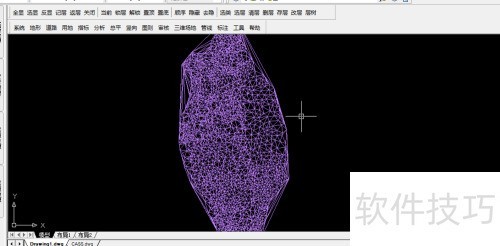

8、 地形转换完成后,使用中的功能生成三角面模型,如下所示:
