道路竖向设计中最难的是标高调整、变坡点设置及坡度计算与检测。尤其是调整标高后,周边道路坡度需重新计算,工作量巨大。此处的经验可以有效解决这一难题。
1、 打开GPCADK控规软件,点击-,按道路类型批量设定横坡参数。

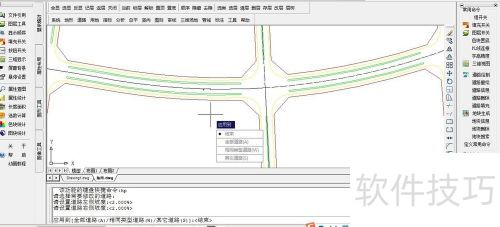

2、 道路交叉口竖向标高输入有三种方法:单点标高、批量标高和沿线标高。每种方法适用于不同场景,可单独或结合使用。

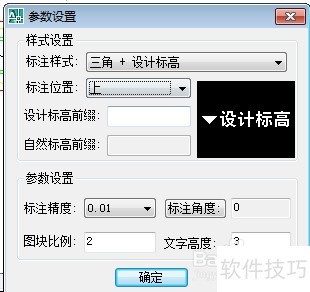

3、 单点标高设置,可在道路交叉口或中心线任选一点,输入设计标高。标注时支持样式、字高与精度等参数调整,所示。

4、 批量标高输入需满足前提条件:要有设计地形图,程序会依据地形图读取标高,自动标注于道路交叉口处。

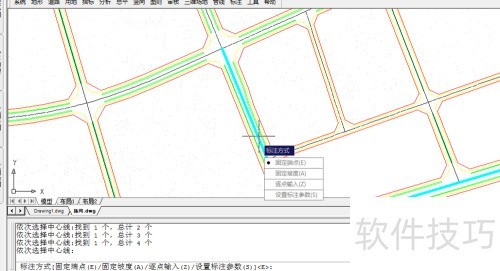

5、 沿线标高根据道路中心线顺序,按条件输入各端点标高,如固定坡度等要求进行设置。

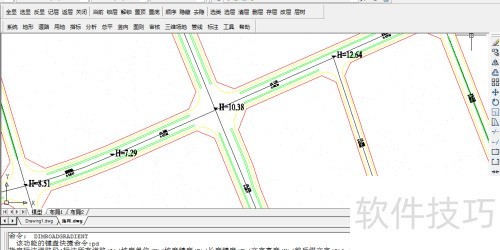

6、 选择合适方式完成道路竖向标高,使用--功能标注坡度,所示。

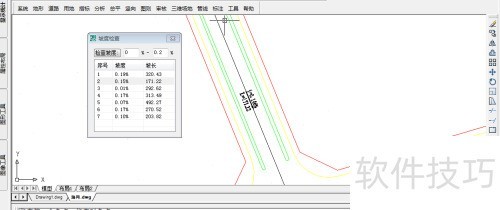

7、 使用-功能,检查不达标的坡度。结果如下,双击检测值可定位对应道路,便于修改。

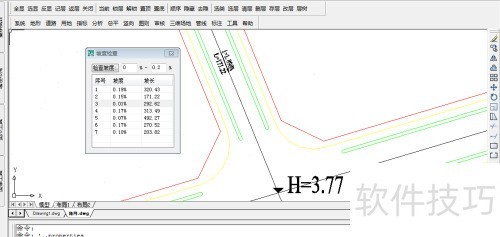

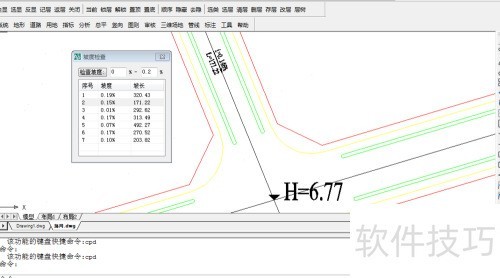

8、 调整道路交叉口标高,系统会依据新标高自动更新坡度标注,逐步优化,直至符合规范。图1为修改前,图2为修改后。
