很多小伙伴在规划设计时需要用到GIS,却因不会操作或电脑无法成功安装而发愁。鉴于GIS较为复杂,这里推荐使用飞时达软件,借助CAD实现高度、坡度及坡向分析功能。

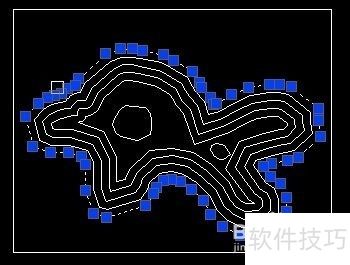

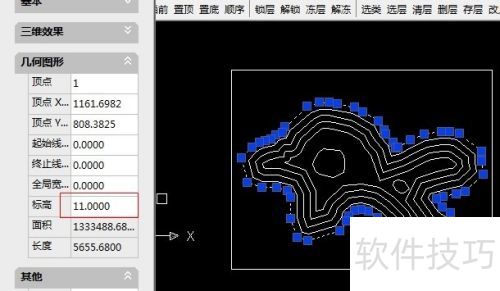

1、 先用CAD的多段线和标高功能,随意绘制一幅地形图(因涉及保密,此处地形均为随手绘制)。

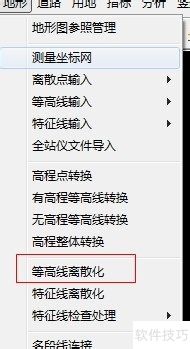

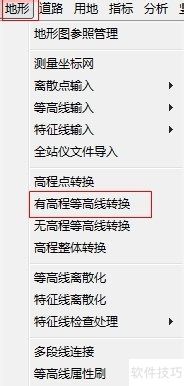

2、 地形处理完成后,利用飞时达软件,将地形转化为高程线,并对高程线进行离散化处理。


3、 处理完成后,达到图中效果,然后继续进行下一步。

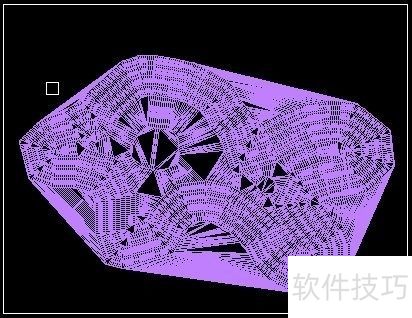

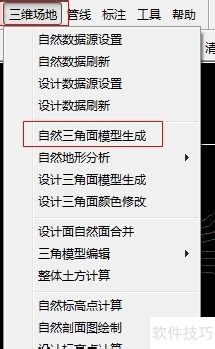

4、 在三维场地中生成自然三角面模型,效果所示。


5、 接着,在三维场地中生成自然三角面模型,用于自然地形分析。

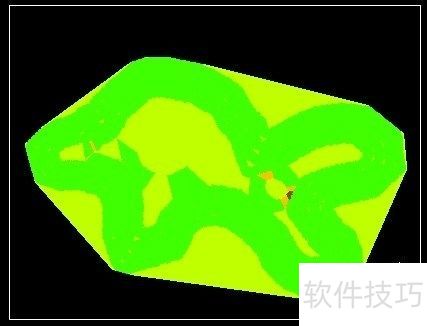

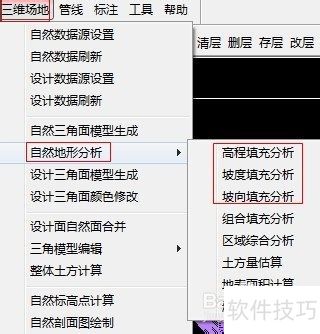

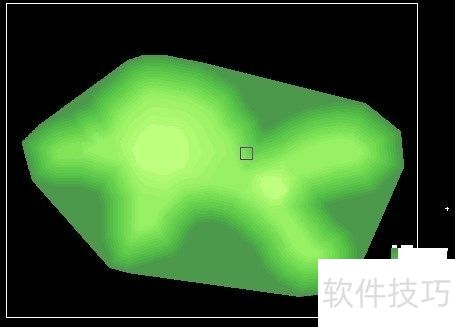

6、 自然地形分析包括高程、坡度与坡向。以下为示例效果,此地形为随手绘制,较为简单,仅供参考。
