    飞时达控规分图则框定义步骤指南

      [   原创  ]   作者:
    收藏文章 暂无评论

    飞时达总规控规软件GPCADK的分图则框为外部dwg文件,需存放于C:FastDataGPCADKStandard…(此处对应具体地方名称,如使用通用国标,则为‘通用国标’文件夹)图则模板目录中。您可以调整现有的图则模板文件,或按照以下步骤修改自定义图则文件:

    1、 打开原有的图则文件

    2、 明确图则涵盖的内容范围:

    3、 以左下角为起点,用pline绘制图形内容边界线,线宽设为0.255。

    4、 选择缩略图区域:

    5、 使用pline命令绘制图形内容的边界线,线宽设为0.254,起点从左下角开始。

    6、 确定图则的最大范围:

    7、 使用pline命令绘制图形最大边界线,设置线宽为0.256。

    8、 明确地块的属性信息:

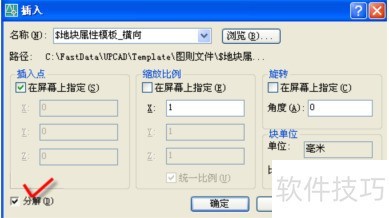

    9、 首先,利用insert命令,把路径C:FastDataGPCADKStandard通用国标图则模版中的属性模板文件\$地块属性模板.dwg以分解形式插入到原图则旁边的合适位置。具体操作如下:

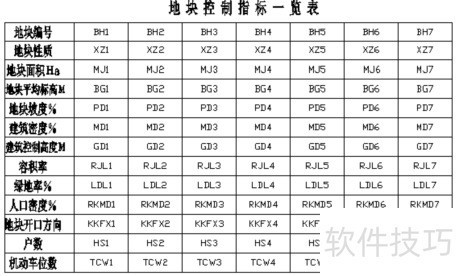

    10、 将插入的属性值(如BH1,1为行或列号)移至属性表格的一行或一列中,若属性不足,可复制后调整序号。

    11、 保留核心内容,删除冗余表述。

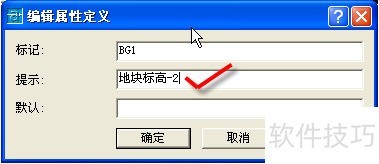

    12、 若要调整某属性的小数点位数,双击该属性,修改提示后数字为所需值,所示。

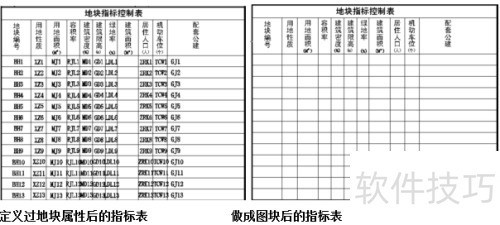

    13、 把地块控制指标表汇聚成以fasttzdata为前缀命名的图块。

    14、 使用BASE命令,可将插入基点定位到图形左下角。

    15、 将已完成的文件放入C:FastDataGPCADKStandard对应文件夹(如通用国标则为‘通用国标’)图则模版目录下。
