Multisim是电子行业常用的电路仿真软件,下面将带领大家从零基础开始,一步步学习使用该软件进行电路仿真。
1、 在桌面找到软件图标,双击即可打开软件。

2、 打开软件,寻找元件。通过菜单栏Place-Component操作,快捷键Ctrl+W,或点击工具栏元件图标实现。

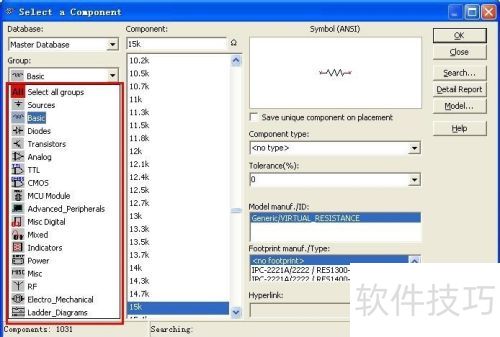

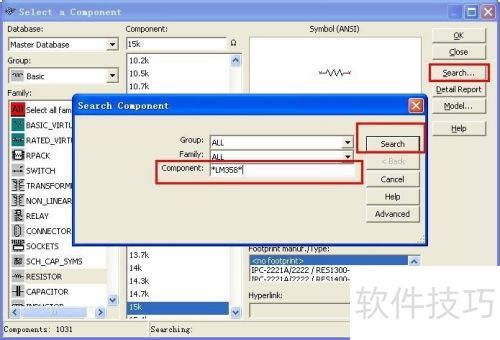

3、 在选择组件对话框中,点击Group下的下拉框,会显示出元件分类,根据需要选择相应的类别。如果找不到所需元件,可以使用搜索功能。点击Search,在弹出的对话框中输入元件名称,并记得使用通配符*进行模糊查询。

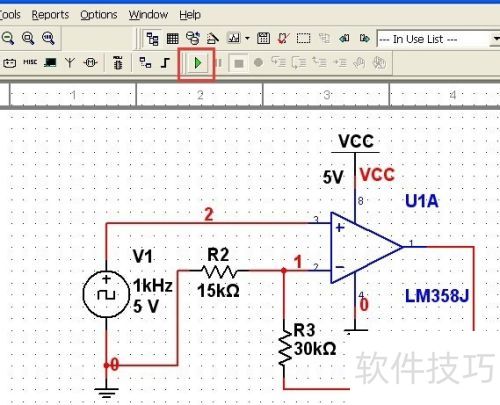

4、 放置元件并连接线路,以运放电路为例。所示,点击运行即可进行仿真。

5、 分析电路时,需要利用相关仪器检测电压、电流、波形及相位等参数。Multisim配备了齐全的电子仪器,位于软件界面最右侧。将鼠标悬停在仪器上,即可显示其名称。这里仅使用示波器(Osciloscope)。软件提供了两种示波器,分别为2通道和4通道。选择2通道示波器即可满足需求,将其拖放到电路中,所示。

6、 将示波器连接好电压波形线路,A通道接输入电压,B通道接运放输出,所示。点击运行,双击示波器即可查看波形。

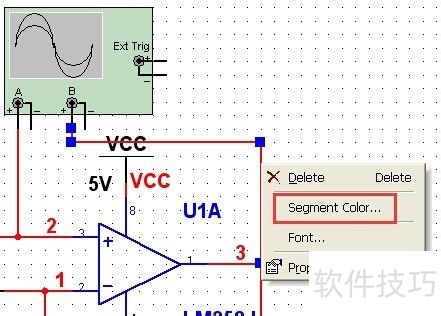

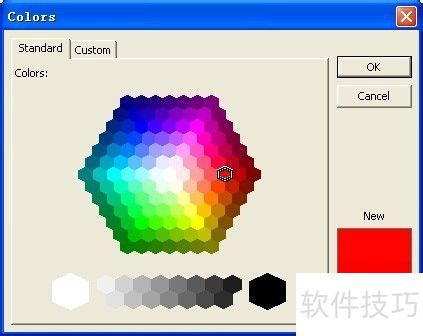

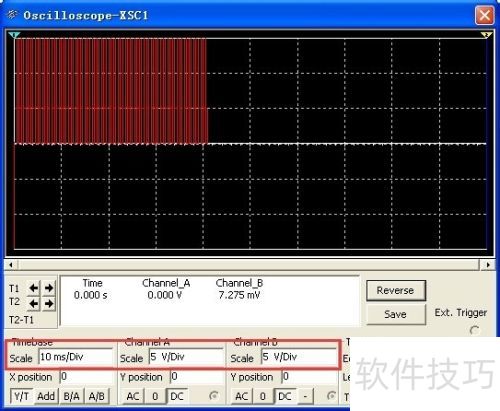

7、 在示波器中,若波形过于密集,可调整时间基准(Timebase)和电压。例如,图中波形全为红色,无法区分A和B。此时可设置波形颜色,运行后,再调节电压和时间参数,即可清晰分辨波形。
8、 要比较两个电压在同时刻的大小,只需按住鼠标左键,从最左侧拖动至所需时间点,松开后下方会显示该点的电压、时间和电压差值,右侧拖动操作相同。



9、 波形结果显示,同一时刻,A点最大值为5V,B点为15V,相差3倍。理论分析:Vb = (1+R3/R2) * Va = 3Va,结果正确。这样结合理论与实际,有助于学习电路知识。
