变送器的输出信号为标准工业信号,包括模拟电压信号(0-5V、0-10V)、电流信号(0-20mA、4-20mA),以及网络信号(485/232)。此外,还可提供继电器等开关信号输出。在实际应用中,由于电流信号传输时受线路压降影响较小,因此在现场长距离信号传输中,通常采用4-20mA电流远传方式,实现现场仪表与控制室之间的信号交互。这种方式具有高稳定性和可靠性。
1、 Multisim是一款广受好评的电路仿真EDA软件,能够通过交互方式绘制电路原理图并进行仿真分析。本次仿真使用的是Multisim 12.0版本。

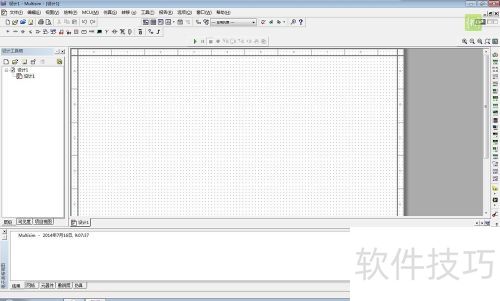

2、 双击桌面Multisim 12.0快捷图标,即可启动该软件程序。


3、 绘制电蚊香电路原理图时,Multisim自带常用元件。若缺少所需元件,可自行绘制元件封装以完成原理图。
4、 绘制电路图的过程略去,已完成的图形见下图。
5、 本原理图参考网友设计,在此致谢。用于验证电路正确性及学习Multism软件仿真功能,如有侵权,请联系删除。


6、 电子线路模拟。

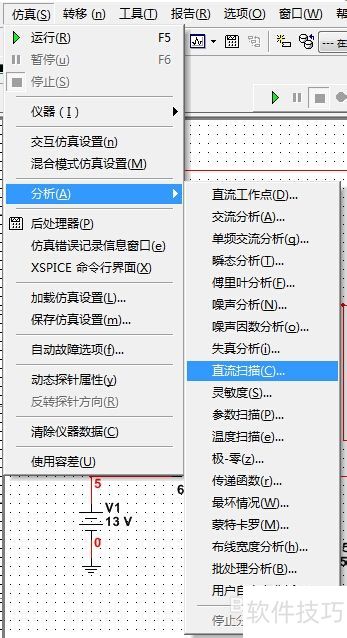

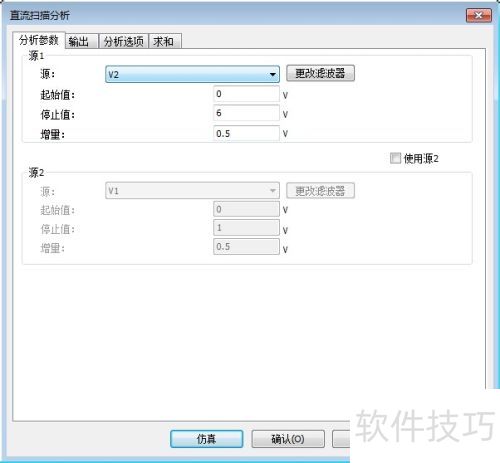

7、 仿真流程为:分析→直流扫描。参数设置中,信号输入源是待转换的电压信号,例如0-5V或0-10V。在运放电路中通常采用电压输入,这里设为V2(0-5V);输出部分则显示仿真电流信号大小,用I(探针)表示。

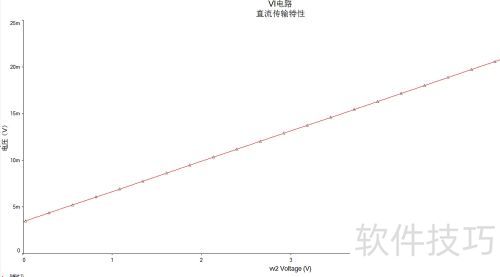

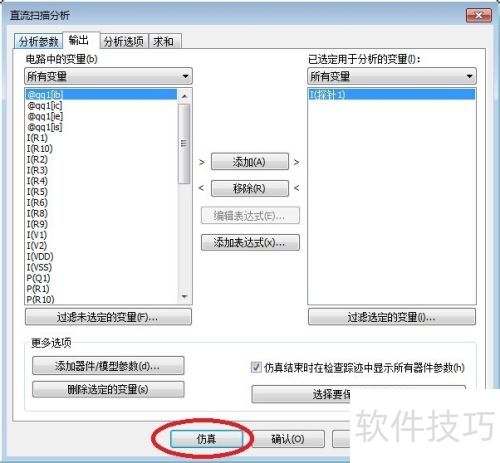

8、 设置参数后,点击仿真。Multism软件将完成仿真,结果所示。


9、 按需计算不同电阻值,上图可输出0-20mA电流信号,仿真结果如下,方法与前述一致。

10、 进行电路仿真前,需熟悉Multism软件基本操作,掌握VI变换电路的工作原理与设计方法。
