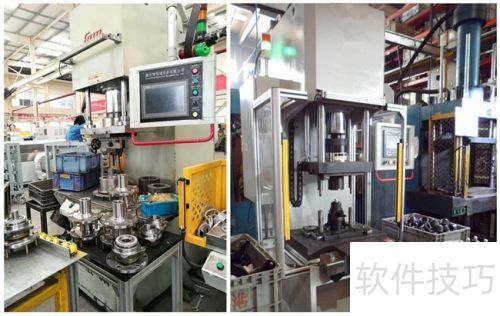

衬套压装机是一种用于将衬套压入工件的设备。其结构包括固定在机架上的鑫台铭工作台，工作台上安装有工件安置台。工作台还固定有第一导向轴，其上端连接顶板，第一导向轴上套装有第一直线轴，该直线轴与中板相连。中板下部安装有冲压头，上部则固定液压缸的活塞杆，液压缸安装于顶板上方。此外，工作台下方设有排料机构，位于冲压头正下方。
1、 该设备通过机械方式完成取料操作，有效避免了手工取料可能带来的安全风险。同时，采用压入后自动机械取料的方式，相比传统人工取料大幅缩短了取料时间，从而提高了衬套压入的频率和整体生产效率。
2、 衬套是一种起衬垫作用的环状部件，主要用于阀门领域。它通常压装在阀盖上，保护穿过阀盖的阀杆，并具备良好的密封性能。衬套硬度一般低于阀杆，当发生磨损时，只需更换衬套，而无需像无衬套设计那样更换阀杆等零件，成本更低。目前，部分衬套压入设备仅为简单液压机，仅完成压入动作，加工后的工件需人工取放，效率较低且存在手部压伤的安全隐患。因此，优化衬套压入工艺及自动化程度成为提升生产效率和安全保障的重要方向。
3、 衬套压装机旨在解决现有技术的不足，提供一种新型设备。该机可自动取料，提升效率，减少安全事故，确保生产安全与稳定。
4、 衬套压装机的技术解决方案如下：
5、 衬套压装机包含机架，机架上固定有工作台，工作台上设有工件安置台。工作台固定第一导向轴，其上端连接顶板，第一导向轴上套装第一直线轴，并与中板固定。中板下端安装冲压头，上端连接液压缸的活塞杆，液压缸固定于顶板上方。工作台下方设置排料机构，位于冲压头正下方，用于排出加工后的物料，实现自动化生产流程。这种结构设计紧凑，操作稳定高效。
6、 衬套压装机技术方案中，排料机构结构如下：工作台下端面固定多个六角柱，其下端连接底板。底板下方安装薄型气缸，气缸活塞杆穿过底板连接升降支架板。支架板上固定第二直线轴承，轴承内插入第二导向轴，导向轴两端分别固定于工作台和底板，确保稳定运行。
7、 升降支架板上端面固定两组顶杆，顶杆穿过工作台连接L型排料板，排料板位于工件安置台左右两侧。
8、 工件安置台后侧的工作台固定着气缸安装支架，支架上安装有导杆气缸，用于相关操作。
9、 工作台上固定有喷嘴，位于排料机构右侧的排料板旁。
10、 中板上端固定螺杆，其顶端穿过顶板连接限位块，限位块右侧的顶板装有传感器支架，支架上设有多个传感器。
11、 工作台后方机架固定液压泵站，泵站经液压管连接液压缸。
12、 衬套压装机的效果体现在：
13、 其实现了衬套压入时采用机械方式取料，有效避免手工取料的安全隐患。压入后使用机械取料，较人工取料时间更短，提升了衬套压入频率，从而提高生产效率。
14、 它通过将冲压头固定于平板，并在平板上设置多根导向轴，替代了将其固定在液压缸活塞杆的方式，有效确保冲压头的垂直度，实现衬套垂直装入工件。

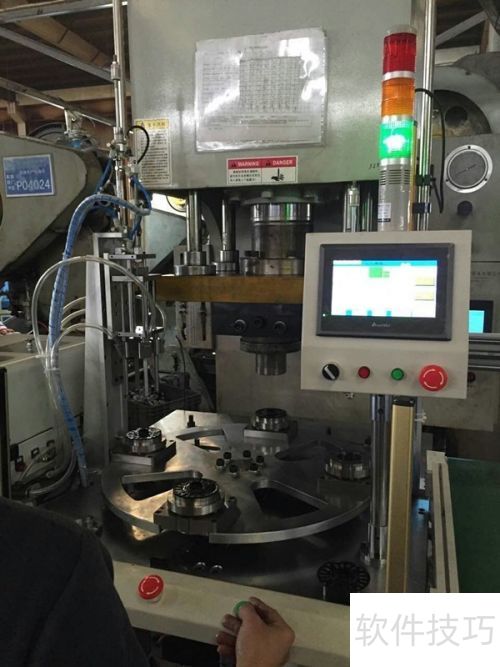

15、 衬套压装机由哪些部分组成？
16、 该设备由多个部件组成：机架支撑整体结构，工作台上安装有工件安置台，用于固定工件。第一导向轴和第一直线轴确保冲压头精准移动。中板与顶板通过螺杆连接，顶板上装有液压缸，驱动冲压动作。传感器支架上的传感器监测位置信号，液压泵站提供动力。喷嘴负责润滑或清洁，限位块限制行程。排料机构配合底板完成废料排出，六角柱增强稳定性。薄型气缸辅助动作，第二导向轴与第二直线轴承保障平稳运行。升降支架板连接顶杆及线性轴承，排料板协同气缸安装支架和导杆气缸实现自动化操作，最终完成对工件的加工。
