SIM7600CE天线布局与设计建议

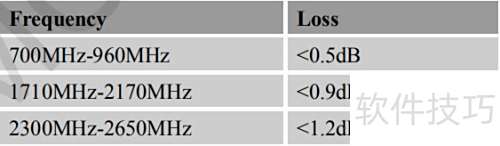

1、 应通过微带线等方式将天线连接至模块的天线焊盘，射频走线的阻抗需控制在50Ω，且天线焊盘与天线间总插入损耗应符合规定要求。
2、 为便于天线调谐与认证测试，需增设射频连接器及天线匹配电路。

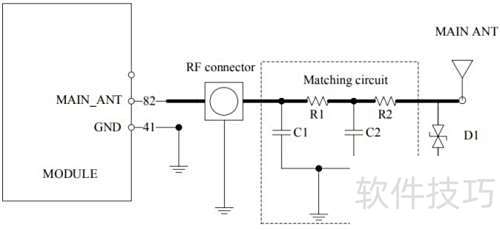

3、 在上述设计中，通过R1、C1、C2和R2四个元件实现天线的阻抗匹配，其具体参数值需在完成天线调谐后确定，通常由天线厂商提供。默认情况下，R1和R2使用0Ω电阻，C1和C2预留用于后期调节。D1为ESD保护器件，用户可根据实际使用环境自行选型。射频测试接口应靠近模块的MAIN_ANT引脚布置，以便进行射频性能检测。此外，模块与天线之间的传输路径需严格控制为50Ω特性阻抗，以确保信号传输效率和整体射频性能的稳定性。

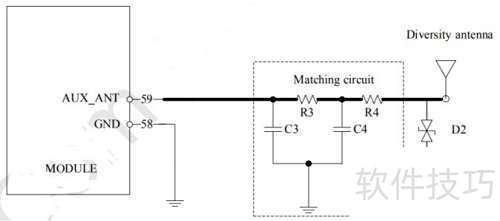

4、 图中辅助天线的匹配电路由R3、C3、C4和R4组成。默认配置下，R3与R4使用0Ω电阻，C3和C4预留用于调试优化。D2为TVS二极管，提供ESD保护，用户可根据实际应用环境自行选型。
