化工设计中常需绘制零部件、管道及设备等图纸，这些绘图工作均依赖CAD技术。利用CAD软件可高效准确地完成各类化工图纸的绘制，提升设计质量与工作效率。
1、 需掌握制图基础、几何作图、CAD国家标准、三视图绘制及尺寸标注等方法。
2、 掌握视图的剖切、半剖等方法，熟练绘制外形、装配、结构及工艺图纸。

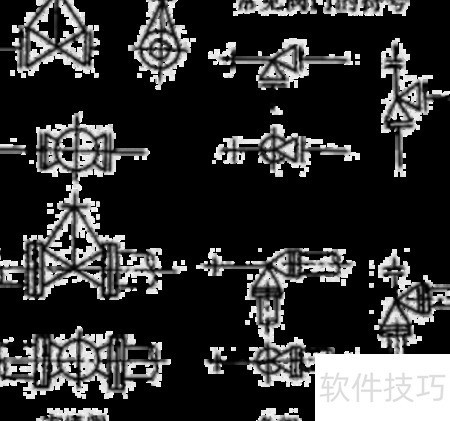

3、 化工设备中的机械零部件，如螺母、螺钉、压力表等需准确绘制，液压元件如各类阀门、液压站和液压泵也应规范表达。

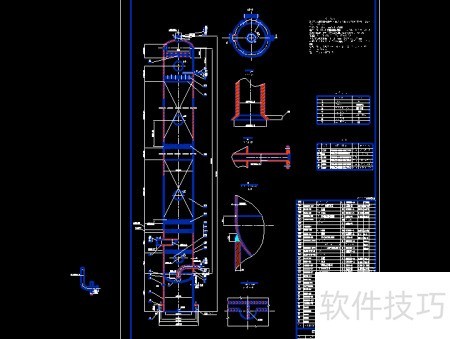

4、 化工设备图纸是核心内容，需熟练掌握其识读与绘制方法，包括图形表达、尺寸标注及完整绘图流程等关键技术要点。

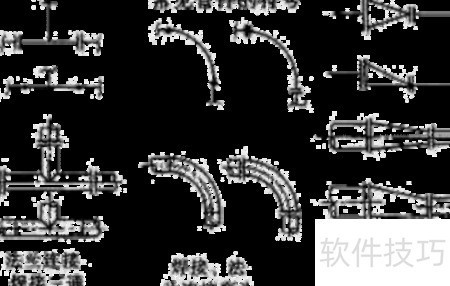

5、 化工工艺图是学习重点，需掌握管道布置、设备定位、识别标识的合理摆放及安装顺序，确保流程科学、位置恰当、步骤有序。

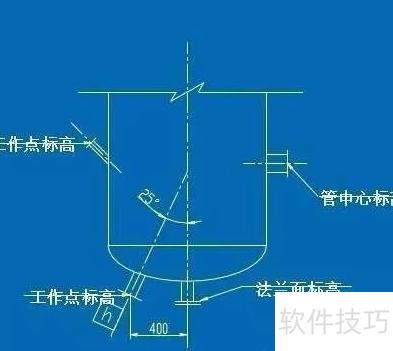

6、 设备示意图需绘制大致外形，高度可不精确，但应标明设备名称及位号，作为设计参考的重要组成部分。
