VGA（视频图形阵列）接口是显卡用于输出模拟信号的端口，又称D-Sub接口。作为一种重要的视频传输标准，它具备高分辨率、快速显示响应以及丰富的色彩表现等优势，在彩色显示器的发展过程中发挥了重要作用。自1987年IBM随PS/2电脑首次推出以来，VGA接口迅速普及，长期占据主流地位。由于其良好的兼容性与稳定的性能，该接口被广泛应用于各类显卡中，成为多年来计算机显示输出最常见的连接方式之一，至今仍在部分设备中保留使用。
1、 在640×480分辨率、帧长800×525的VGA显示屏上，利用FPGA实现矩形图像生成，作为采集系统显示基准，具有重要实用意义。需满足的具体功能包括：准确生成指定图形、稳定输出显示信号、适配VGA时序标准，并确保实时性与可靠性。

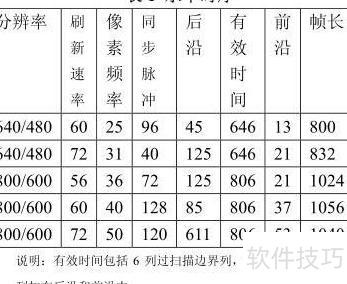

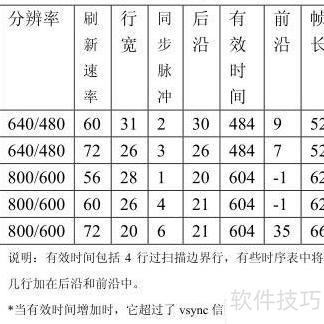

2、 该VGA接口输出图像分辨率为640×480，对应帧尺寸为800×525，属于表格中所列的第一种模式。

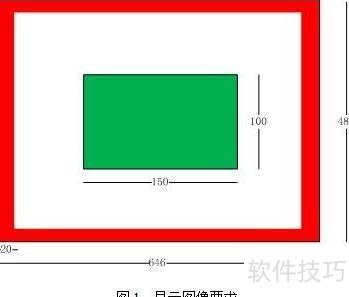

3、 首先在显示屏边缘绘制一个20像素宽的红色边框，随后在屏幕中央位置显示一个尺寸为150像素长、100像素高的绿色矩形，确保图形居中且清晰呈现。
4、 构思理念

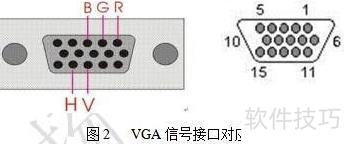

5、 在VGA显示中，FPGA需输出红、绿、蓝三基色信号及行同步与场同步信号，共五个信号，分别连接至对应接口引脚。
6、 像素是构成色彩的最小单位。依据物理混色规律，当红、绿、蓝三种颜色光按适当亮度比例混合时，可形成白光。通过调节三者的发光比例，能产生各种不同色彩。三基色混合原理所示。

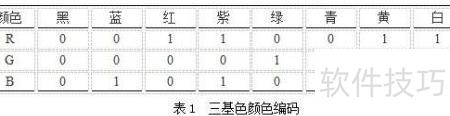

7、 下表中RBG共有8种组合，仅能生成8种颜色，但显示器却能呈现丰富色彩。这得益于更高级的色彩混合技术与更高的位数深度，使颜色数量远超简单组合。

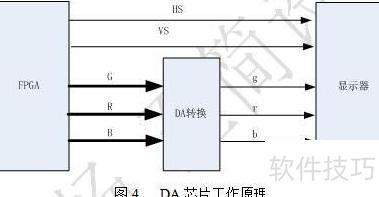

8、 显示器中的RGB信号本质上是模拟信号，电压高低决定了颜色的深浅，借此可呈现丰富色彩。为精确控制电压，需借助DA芯片实现数字到模拟的转换。例如，FPGA输出多位数字形式的RGB信号，这些信号输入至DA芯片后，芯片依据数值大小生成对应电平的模拟RGB信号，从而驱动显示器准确还原色彩，实现高质量图像输出。

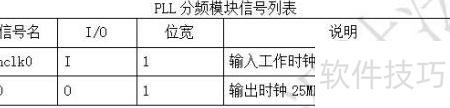

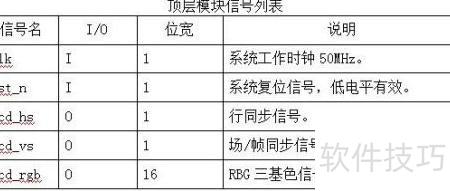

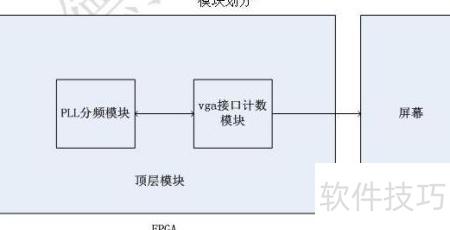

9、 模块划分与信号列表如下所示
10、 编写代码
