NAT转换网络拓扑简易实验
1、 在EVE模拟器中根据图示规划网络拓扑结构。
2、 R1作为运营商路由器，为企业分配了12.1.1.2/24的IP地址，运营商网关地址为12.1.1.1。
3、 企业内网采用192.168.1.1/24地址段，通过NAT技术实现公网访问。
4、 在R2路由器上，为E0/0接口配置IP地址12.1.1.2，E0/1接口配置内网网关地址192.168.1.1/24。交换机无需任何配置。PC4至PC6分别设置IP地址为192.168.1.2至192.168.1.4，子网掩码均为255.255.255.0。
5、 在R2上进行设置，指定E0/1为内网接口，E0/0为外网接口，具体配置如下所示。
6、 在E0/0接口配置命令：ip nat outside。
7、 在E0/1接口上配置IP nat inside命令。

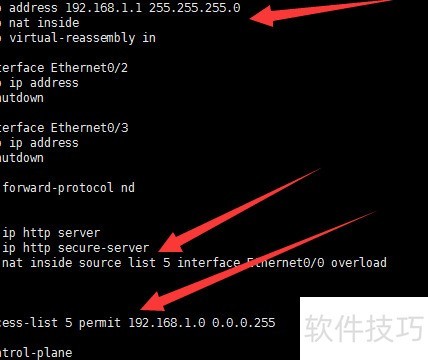

8、 配置访问控制列表：允许源地址为192.168.1.0网段（子网掩码0.0.0.255）的数据包通过，编号为5。
9、 配置地址转换：使用访问控制列表5，将内网源地址通过以太网接口0/0进行动态NAT转换，并启用端口复用功能。

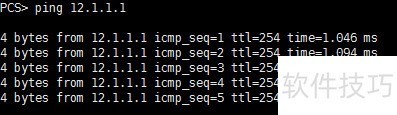

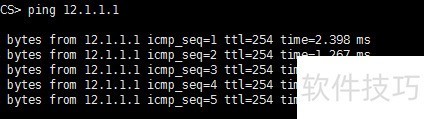

10、 从PC3向R1的IP地址112.1.1.1发送ping请求。
11、 查看地址转换情况
