配置路由器RIP动态路由

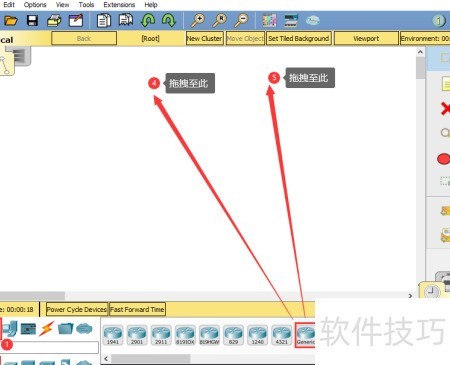

1、 在Cisco Packet Tracer中，从底部设备选择区域找到，进入类别，选取设备，将其拖动并放置到主工作区域即可完成添加。

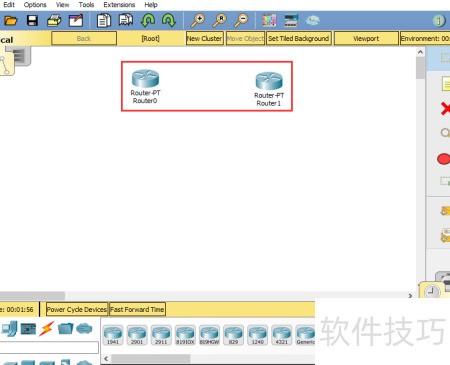

2、 添加完毕后，工作区内将显示两台设备，名称分别为和，类型均为。

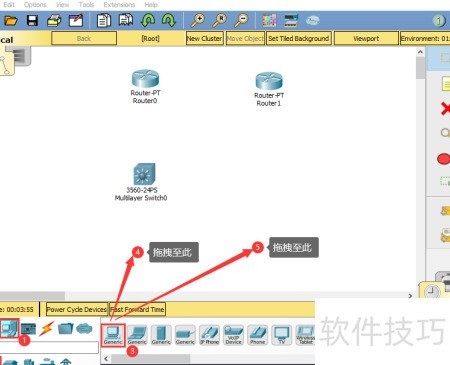

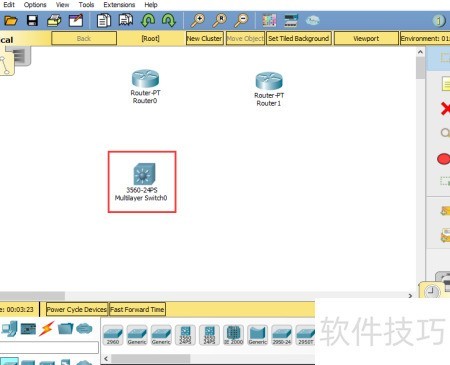

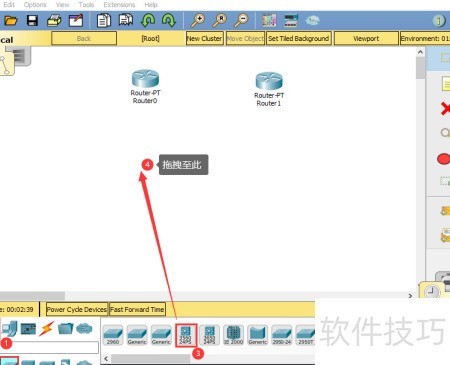

3、 在下方设备选择区域，从网络设备中的交换机类别选取3560-24PS，并将其拖动到工作区域中即可完成放置。
4、 添加后，工作区将显示一台名为的设备。
5、 在设备选择区域中，从的类别下选择，将其拖放到工作区即可。

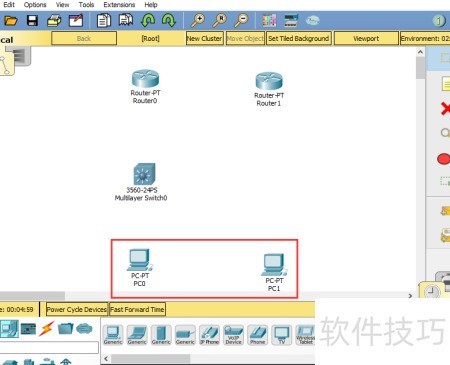

6、 添加后，工作区将显示两台设备，名称分别为和，类型均为。

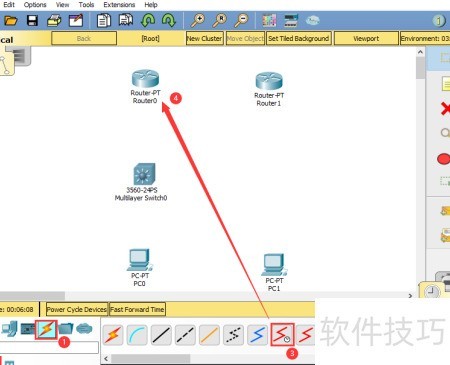

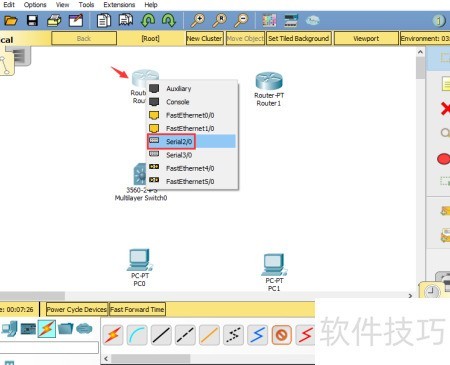

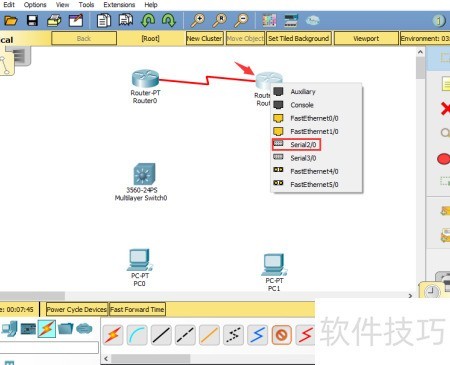

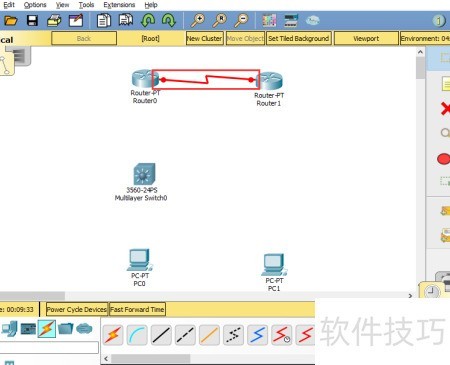

7、 在下方设备选择区域，进入选项，选择，然后将工作区中的接口与的接口相互连接，完成串行线路的配置与建立，确保设备间通信正常。

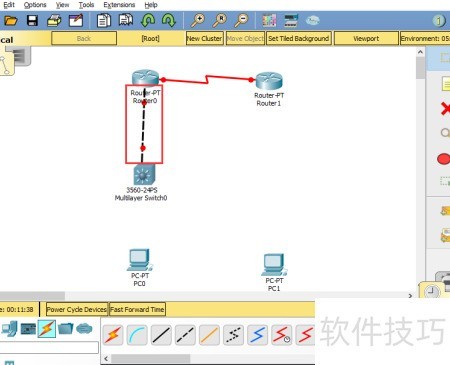

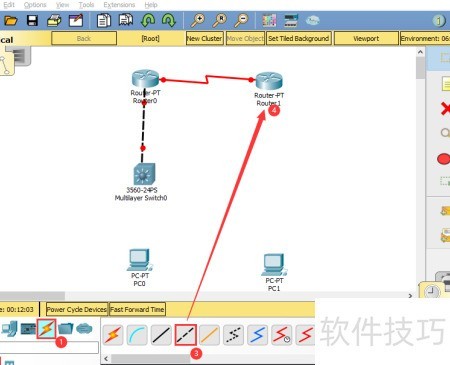

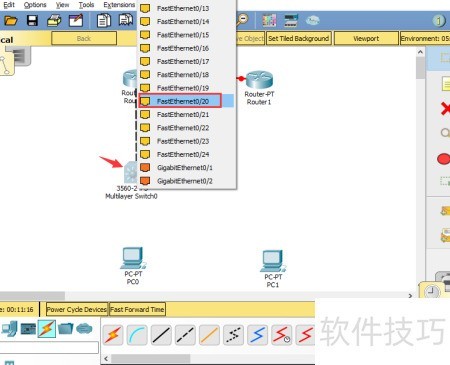

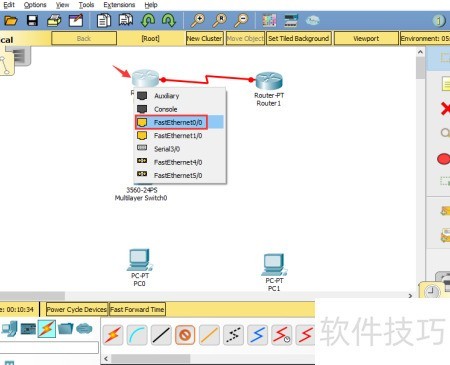

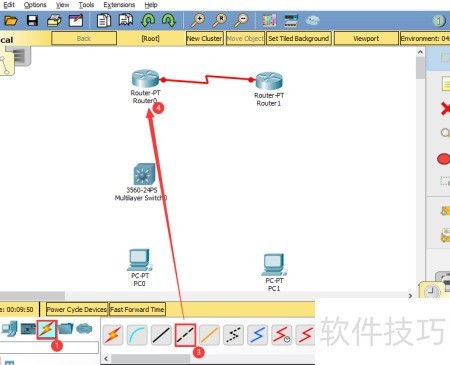

8、 在下方设备选择区域中，进入选项，选择类型。随后，将工作区内的设备上的接口与设备的接口连接起来，完成两者之间的物理链路搭建，确保设备间通信正常建立。

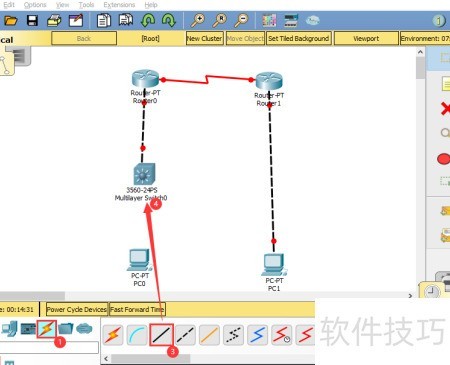

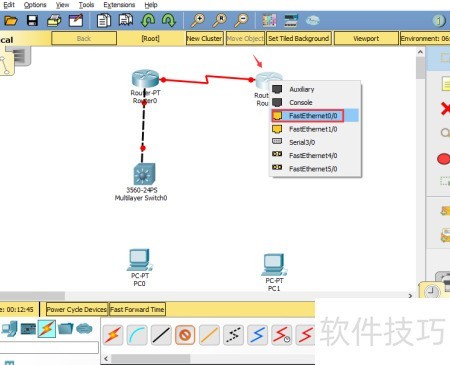

9、 在下方设备选择区域，进入选项，选择类型，用该线缆将工作区中的接口与的接口相连，完成设备间的物理连接，确保连接稳固且端口对应正确。

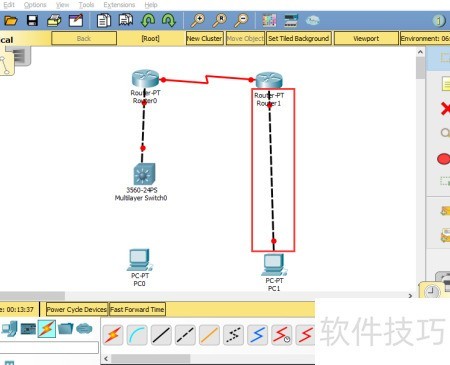

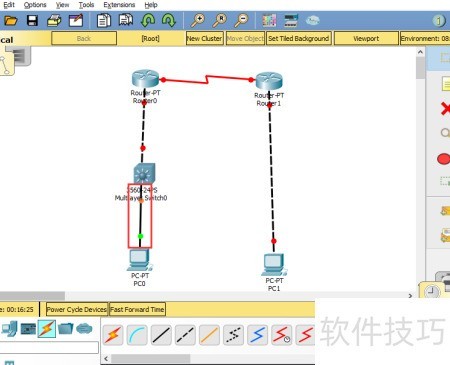

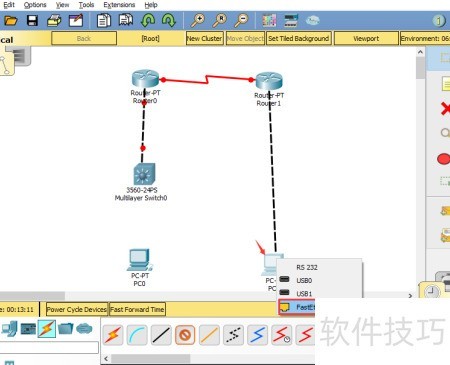

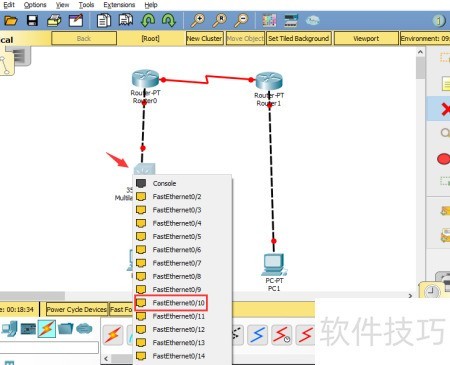

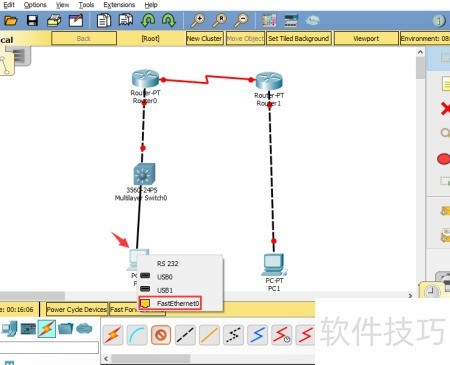

10、 在下方设备选择区域中，进入并选择类型，随后将工作区内的上的接口与的接口进行物理连接，完成设备间的直通线缆连接操作，确保网络拓扑结构正确建立，为后续通信配置奠定基础。

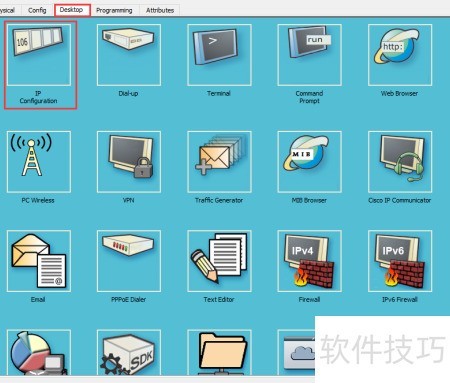

11、 在工作区中选择，进入其配置界面后切换至选项卡，点击，随后在打开的界面中完成IP地址等相关网络参数的设置操作。

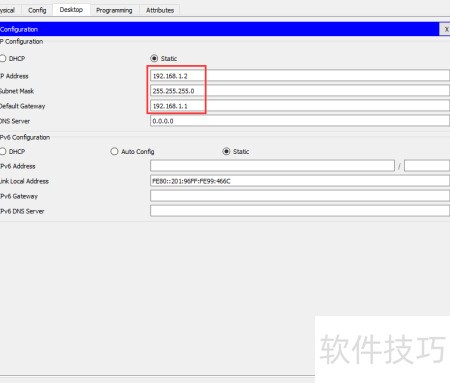

12、 IP地址是192.168.1.2，用于网络设备的唯一标识。
13、 子网掩码设置为255.255.255.0，用于划分网络地址与主机地址。
14、 默认网关地址设置为192.168.1.1。
15、 在工作区内点击设备，进入其配置页面后选择选项中的，随后在打开的界面中完成IP地址等相关网络参数的设置操作。
16、 IP地址是192.168.2.2，用于设备在网络中的唯一标识。
17、 子网掩码设置为255.255.255.0，用于划分网络地址与主机地址。
18、 默认网关地址设置为192.168.2.1，用于网络通信的数据转发。

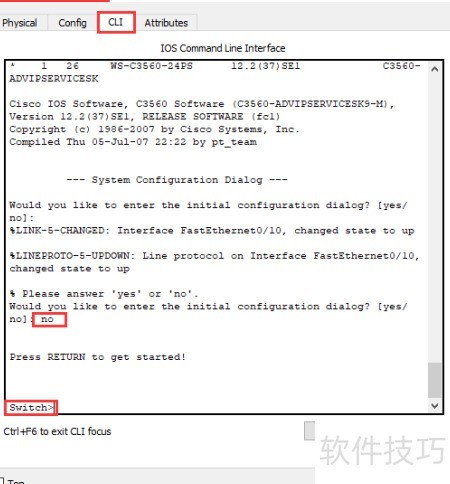

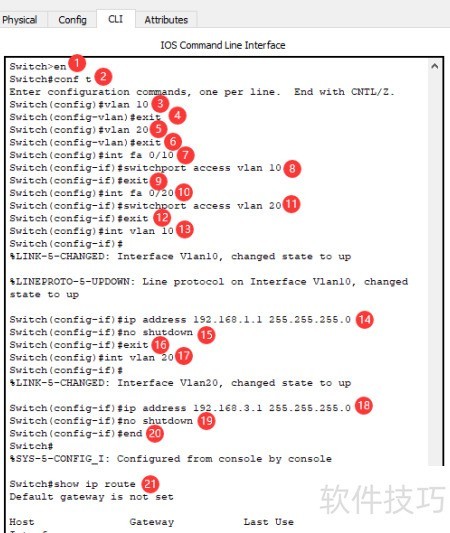

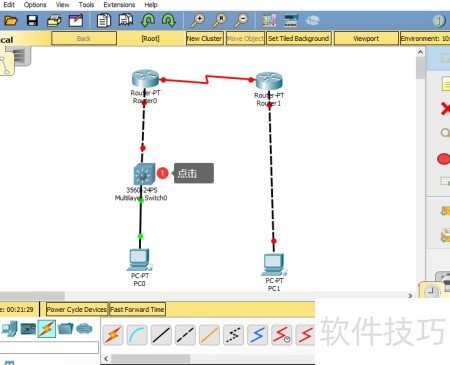

19、 在工作区域中，点击Multilayer Switch0，进入其配置界面后选择CLI选项。在CLI命令行界面出现系统配置提示时，输入no并按回车键确认，即可跳过初始设置，成功进入用户执行模式，显示为Switch>状态。
20、 在用户模式下按顺序输入以下命令（//后为注释，无需键入）：
21、 进入特权模式，执行高级配置操作。
22、 进入交换机全局配置模式，执行配置任务。
23、 进入交换机配置模式，创建并添加新的VLAN 10。
24、 退出VLAN配置模式，返回全局配置模式。
25、 在交换机配置模式下创建并添加新的VLAN，编号为20。
26、 退出VLAN配置模式，返回全局配置模式。
27、 进入配置模式，选择接口 fa 0/10，准备进行端口设置与调整。
28、 将接口fa 0/10配置为接入模式，并将其划分至VLAN 10，实现端口与指定虚拟局域网的绑定，确保该端口仅传输属于VLAN 10的数据帧。
29、 退出接口配置模式，返回全局配置模式。
30、 进入交换机配置模式，选择接口 fa 0/20 进行设置。
31、 将交换机接口fa 0/20配置为接入模式，并划分至VLAN 20，实现端口与指定虚拟局域网的绑定，确保该端口仅允许VLAN 20的数据通过。
32、 退出接口配置模式，返回全局配置模式。
33、 进入VLAN 10接口配置模式
34、 进入接口配置模式后，为VLAN 10设置IP地址192.168.1.1，子网掩码为255.255.255.0，完成三层接口的地址分配，确保该虚拟局域网具备网络层通信能力。
35、 进入接口配置模式后，执行no shutdown命令以激活VLAN 10对应的端口，使其恢复正常通信功能。
36、 退出接口配置模式，返回全局配置模式。
37、 进入VLAN 20接口配置模式。
38、 进入接口配置模式，为VLAN 200设置IP地址192.168.3.1，子网掩码为255.255.255.0，完成三层接口的网络参数配置，确保该虚拟局域网具备路由功能并可与其他网络通信。
39、 进入接口配置模式后，执行no shutdown命令以激活VLAN 20的端口功能。
40、 退出接口配置模式，返回特权模式。
41、 查看路由表的命令为：Switchshow ip route。
42、 查看当前设备运行配置信息的命令。
43、 进入交换机全局配置模式，执行配置任务。
44、 进入配置模式，启用IP路由功能，允许设备进行数据包转发与路由选择。
45、 进入交换机配置模式，启动RIP路由协议，完成动态路由设置。
46、 在交换机配置模式下，执行命令添加网络地址段192.168.1.0至RIP路由协议中。
47、 在交换机配置模式下，执行命令将IP网段192.168.3.0加入RIP路由协议中，以实现该网段的动态路由传播与通信。
48、 配置模式下输入 version 2，启用RIPv2版本的路由信息协议。
49、 退出当前配置模式，返回特权模式。

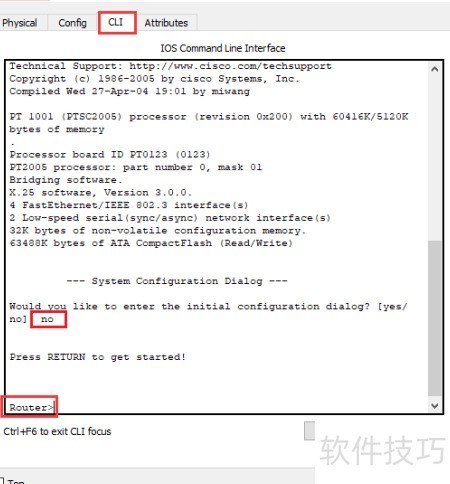

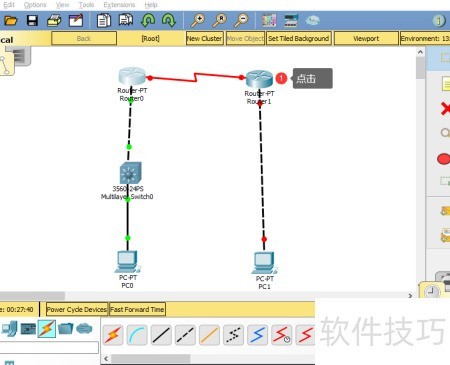

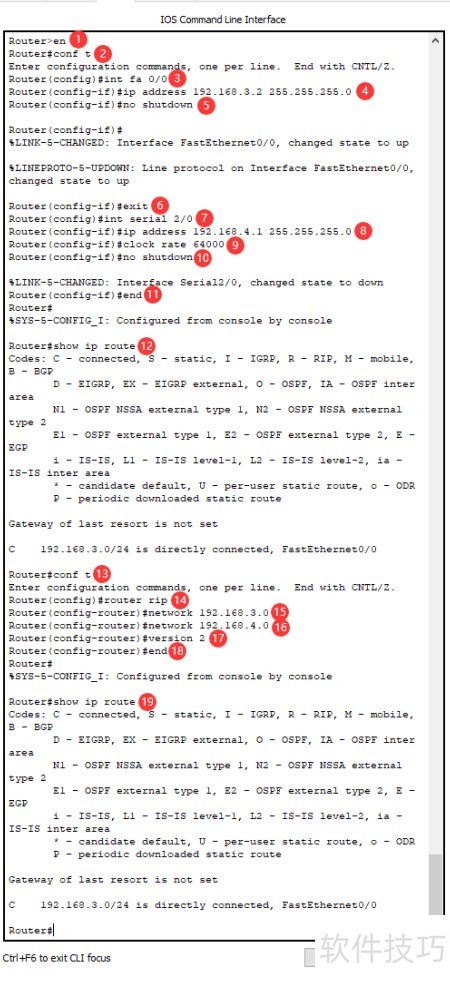

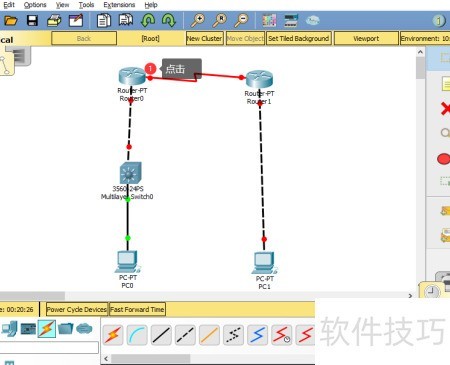

50、 在工作区点击，进入其配置界面后选择。在命令行界面出现系统配置提示时，输入并回车，即可跳过初始设置，成功进入用户模式。
51、 在用户模式下按顺序输入以下命令（//后为说明，无需输入）：
52、 进入路由器特权模式。
53、 进入路由器全局配置模式，准备进行系统设置。
54、 进入路由器配置模式，切换至fa 0/0接口进行设置。
55、 进入接口配置模式后，为fa 0/0端口设置IP地址192.168.3.2，子网掩码为255.255.255.0，完成网络参数的指定，确保接口能够正常通信并接入对应局域网。
56、 进入接口配置模式后，执行关闭端口的相反操作，即开启该端口功能。
57、 退出接口配置模式，返回全局配置模式。
58、 进入路由器配置模式，选择串行接口2/0进行设置。
59、 进入接口配置模式，为serial 2/0端口设置IP地址192.168.4.1，子网掩码为255.255.255.0，完成网络参数的指定与接口的基本配置。
60、 在接口配置模式下，设置时钟速率为64000，用于同步串行通信的传输速率。
61、 进入接口配置模式后，执行关闭状态取消命令以激活端口功能。
62、 退出接口配置模式，返回特权模式。
63、 查看路由表的命令是：Routershow ip route。
64、 进入路由器全局配置模式，准备进行系统设置与调整。
65、 进入路由器配置模式，启动RIP路由协议，启用动态路由功能。
66、 在路由器配置模式下，执行 network 命令将 192.168.3.0 网段添加至 RIP 路由协议中，使其参与动态路由的通告与学习过程。
67、 在路由器配置模式下，将IP地址段192.168.4.0添加至RIP路由协议中，使其参与动态路由的广播与学习，从而实现该网段的互联互通。
68、 进入路由器配置模式，启用RIP协议并指定使用第二版。
69、 退出当前配置模式，返回特权模式。
70、 进入路由器配置模式后，执行查看IP路由表命令以显示当前路由信息。

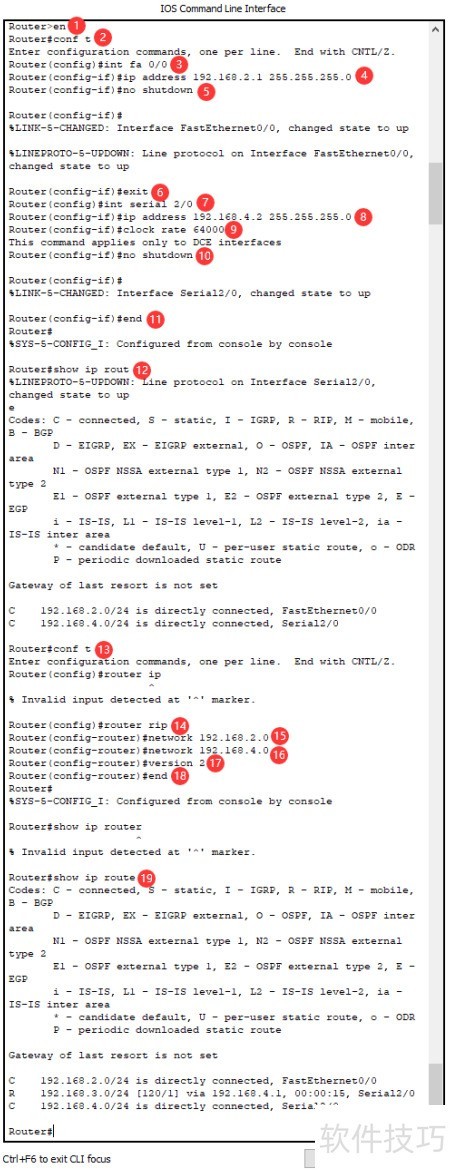

71、 在工作区中选中，进入其配置界面后点击。在命令行界面出现系统配置提示时，输入并回车，即可跳过初始设置，成功进入用户模式。
72、 在用户模式下，按顺序执行以下指令（//后为注释，无需输入）：
73、 进入路由器特权模式。
74、 进入路由器全局配置模式，准备进行系统设置。
75、 进入路由器配置模式，切换到fa 0/0接口进行设置。
76、 进入接口配置模式后，为fa 0/0端口设置IP地址192.168.2.1，子网掩码为255.255.255.0，完成网络参数的配置，确保设备在该网段中具备有效的通信地址。
77、 进入接口配置模式后，执行关闭操作以停用端口路由功能。
78、 退出接口配置模式，返回全局配置状态。
79、 进入路由器配置模式，选择串行接口2/0进行设置。
80、 将 serial 2/0 端口的 IP 地址设置为 192.168.4.2，子网掩码为 255.255.255.0，配置命令在接口模式下执行，确保该接口具备网络通信能力并归属于指定网段。
81、 在接口配置模式下设置时钟速率为64000。
82、 进入接口配置模式后，执行关闭操作的反向命令以激活端口路由功能。
83、 退出接口配置模式，返回特权模式。
84、 查看路由器的IP路由表信息。
85、 进入路由器全局配置模式。
86、 在路由器配置模式下启用RIP路由协议。
87、 将IP地址192.168.2.0添加到RIP路由协议中，用于在网络内发布该网段信息，使其他路由器能够学习到此路由。
88、 进入路由器配置模式，启用RIP协议的第二版本，以支持更高效的路由信息交换和子网掩码传递功能。
89、 退出当前配置模式，返回至特权执行模式。
90、 进入路由器配置模式后，执行查看IP路由表命令，显示当前路由信息。
91、 在PC0的设置界面中，进入选项，点击，随后在命令提示符窗口中进行操作。

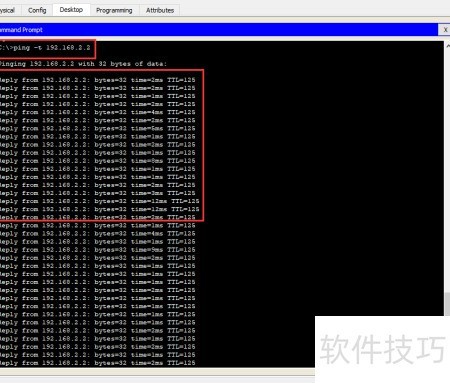

92、 输入命令检测PC0与PC1之间的网络连接，结果显示通信正常。

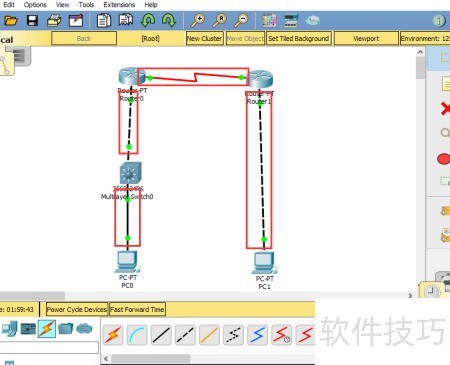

93、 可顺带查看工作区各线路的连接情况。
