在日常工作中，许多人需要将扫描的图纸资料导入CAD软件中，作为设计的一部分进行编辑与绘制。对于矢量格式的PDF文件，目前已有多种成熟的技术手段可实现高效转换，在线免费工具和本地软件都十分丰富，例如AI或本文将介绍的APDC等。然而，面对扫描生成的非矢量PDF图纸，如何准确导入CAD仍是普遍存在的技术难题。接下来的内容将为大家提供一套切实可行的解决方案，帮助顺利完成扫描图纸到CAD环境的转换与应用。

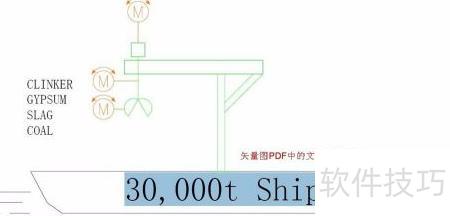

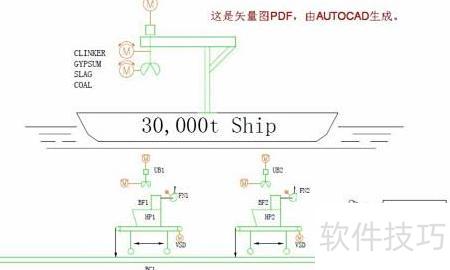

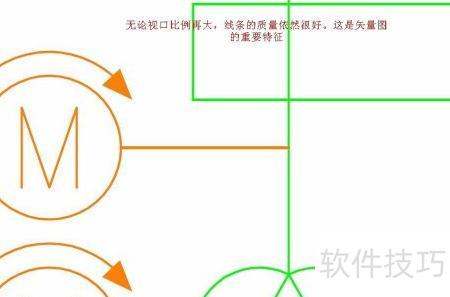

1、 需先明确PDF文件的两种主要类型：矢量图与位图（光栅图），此分类依据为图纸格式。矢量图具有两个显著特征：一是无论怎样放大，线条边缘始终清晰锐利，无模糊或像素化现象；二是文档中的文字可直接被鼠标选中复制，具备可编辑性。满足这两点即可判定为矢量格式。

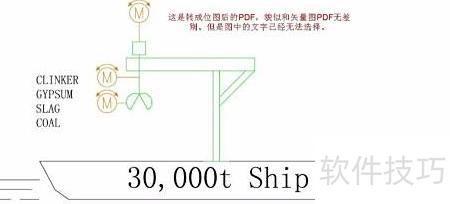

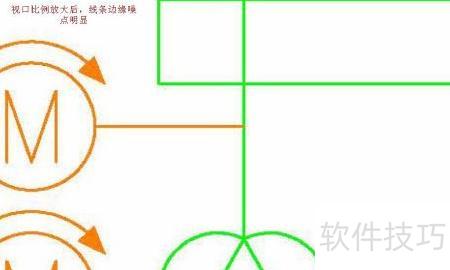

2、 位图PDF中所有内容均为图像形式，无法选择文字，放大后边缘模糊、锯齿明显，并伴有明显噪点。
3、 若你遇到的PDF文件为矢量格式，那将十分幸运，转换过程轻松且结果清晰精准。然而，若面对的是位图（即光栅图像）类型的PDF，情况则复杂得多，转换后的CAD图纸质量往往参差不齐，容易出现失真或细节丢失。针对这一难题，一款名为Any PDF to DWG Converter的工具应运而生。该软件在业内广为人知，专为解决此类转换问题设计，能够有效提升位图PDF转CAD的准确度与效率，是处理复杂图纸转换时的实用选择。

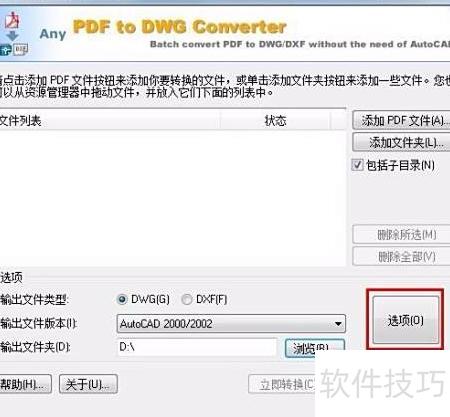

4、 添加文件并设定输出路径等常规步骤不再详述，重点说明选项功能的使用方法与特点。

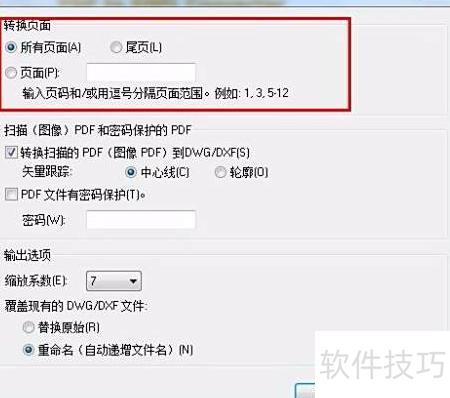

5、 打开选项后会弹出设置对话框，转换页面可选择需转为DWG格式的页面，Any PDF to DWG Converter具备多页同时转换功能。

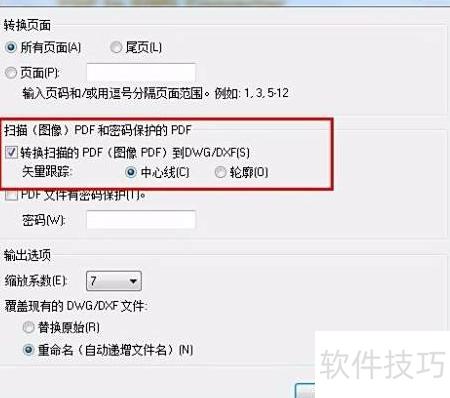

6、 请勾选将扫描PDF转换为DWG的选项。矢量追踪功能可根据实际需要选择启用与否。中心线模式会将PDF中的粗实线转为DWG中的单根线条，而轮廓模式则会将其转换为两条平行线，用以描绘原始线条的边界形状。

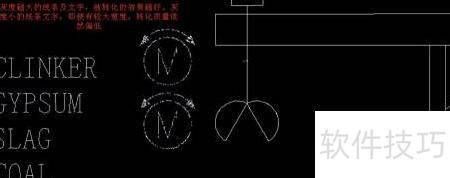

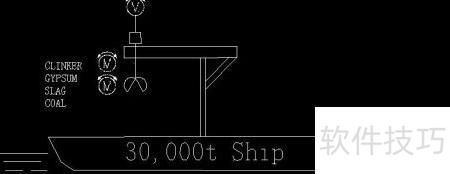

7、 完成选项设置后即可启动转换过程。所示，为转换后的实际效果。从图中可见，位图PDF转为DWG时，原始图像质量是决定输出结果好坏的关键因素。线条的灰度对比应尽量明显，因此黑白图像的转换效果通常优于彩色图纸。原图分辨率越高，转换结果越清晰。若在转换前对图像进行适当优化处理，例如增强对比度或提高清晰度，将显著提升最终DWG文件的质量和可用性。
