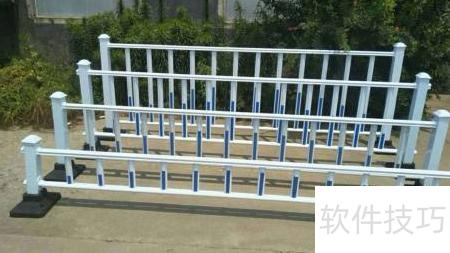

市政护栏防腐工艺
1、 市政护栏网的防腐处理方式包括热镀锌、喷塑和浸塑。
2、 热镀锌是将工件经除油、酸洗、助镀、烘干后浸入熔融锌液中一定时间，取出冷却而成。其表面较电镀锌略显粗糙，呈银白色，常有水纹和轻微滴瘤，尤其在工件末端更为明显。但热镀锌层厚度可达电镀锌的数十倍，防腐性能优异，使用寿命远超电镀锌，约为其十几倍，广泛应用于市政护栏等户外设施。
3、 喷塑是通过电晕放电的原理，将粉末涂料均匀附着在工件表面的一种涂装工艺。具体过程为：粉末涂料在压缩空气的作用下，经供粉系统送入喷枪。喷枪前端装有高压静电发生器，产生高电压并引发电晕放电，使周围形成密集的电场。当粉末从喷嘴喷出时，因电场作用而带上电荷，成为带电粒子。这些带电粉末在静电力吸引下，定向吸附到极性相反的工件表面。随着粉末不断沉积，涂层逐渐增厚，表面积聚的电荷也随之增加。当厚度达到一定值时，由于同种电荷间的排斥力增强，新的粉末便难以继续附着，从而自动形成均匀的涂层。工件进入烘烤环节，使粉末受热熔化、流平并固化，在表面形成一层致密、坚固的保护膜，完成整个喷塑过程。
4、 浸塑又称涂塑、热浸塑或热敷涂塑。
5、 将市政护栏网放入烤箱进行预热，使其充分吸热，便于后续浸塑时塑溶胶在高温表面有效吸附。根据护栏网的尺寸及所用塑溶胶类型的不同，所需预热温度与时间也有所差异。
6、 将预热后的市政护栏网缓慢浸入塑溶胶，浸入速度不超过10毫米每秒，提起速度不高于5毫米每秒。浸塑时长依据护栏网的体积与涂层厚度确定，通常在1至60秒之间，以确保涂层均匀牢固。
7、 将已完成浸塑处理的市政护栏送入烘箱，通过加热模具及表面附着的塑溶胶，使其充分熔融并形成稳定涂层。塑化工艺参数需结合护栏材料、尺寸以及成品硬度、厚度等因素确定，通常加热温度控制在200至350摄氏度之间，持续时间为10到90秒，以确保涂层均匀致密，牢固附着于金属表面。
8、 (4) 冷却：将塑化完毕的市政护栏网移出烤箱，通过水冷或风冷方式降温，使其逐步降至常温，完成定型。
