Adobe Illustrator 是一款广泛应用于出版、多媒体及网络图像设计的矢量图形处理专业软件。本文介绍如何利用该软件将PDF文件中的矢量图形转换为DWG格式，操作简便，适用于需要提取和编辑图纸内容的用户，有助于提升工作效率，供广大设计人员参考使用。

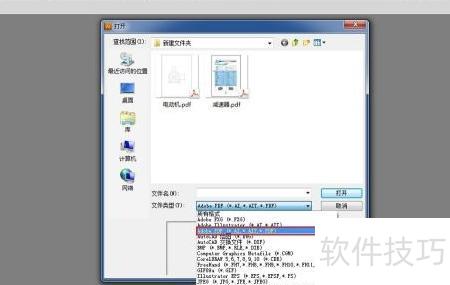

1、 启动软件后，按键盘Ctrl+O键，在弹出的打开对话框中将文件类型设置为Adobe PDF，然后选择目标文件，点击打开按钮即可，操作步骤所示。
2、 PDF文件通常包含多页，需指定打开的页面。在Adobe Illustrator弹出的打开PDF对话框中，输入目标矢量图所在的具体页码即可准确导入所需页面内容。

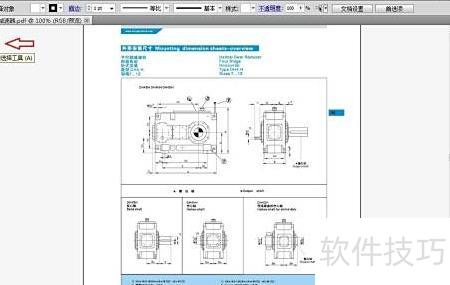

3、 单击直接选择工具图标，拖动框选要转换的矢量图形，操作所示。

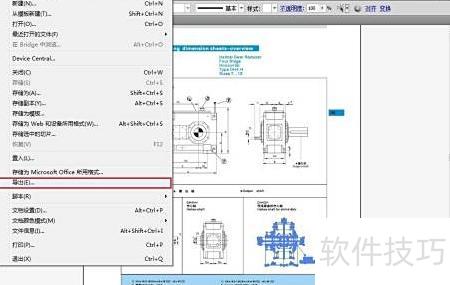

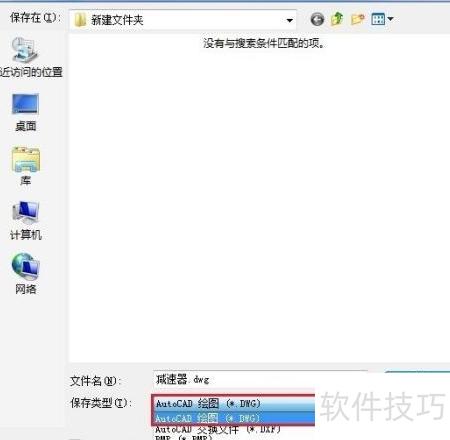

4、 选择文件菜单中的导出选项，在弹出的对话框里将保存类型设为AutoCAD绘图，确认后点击保存按钮即可。

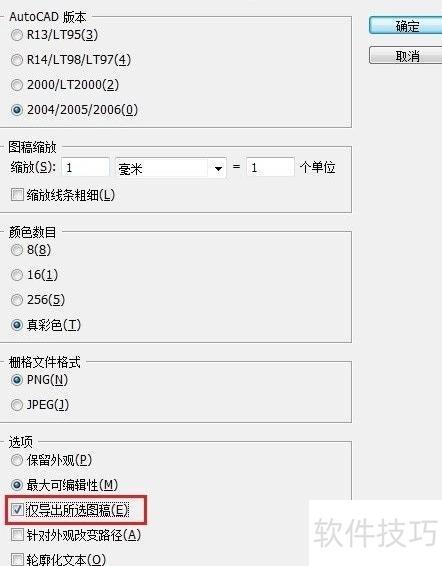

5、 在弹出的DXF/DWG选项窗口中，选择所需的AutoCAD版本，并勾选仅导出所选图稿。若需导出整页内容，则可跳过此步骤且无需勾选该选项，具体操作所示。

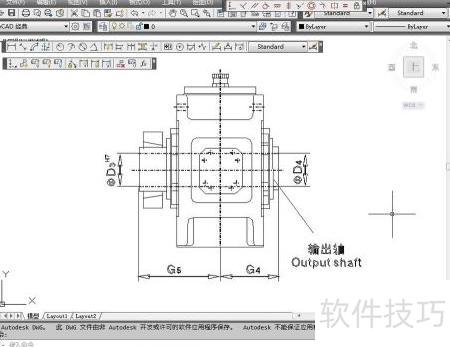

6、 使用Adobe Illustrator导出的DWG格式图纸效果所示。
