齿轮的几何形状由模数、齿数、压力角、齿顶高系数、顶隙系数和齿宽等参数决定。本文将详细介绍如何利用这些参数在三维CAD软件中建立渐开线齿轮的精确模型，供设计人员参考学习。
1、 依据参数定义齿轮，通过公式计算构建圆柱体模型。

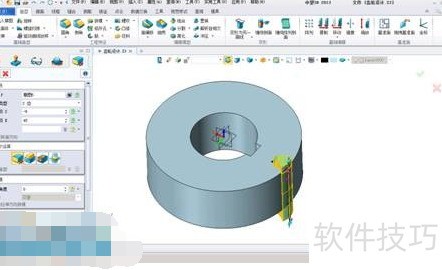

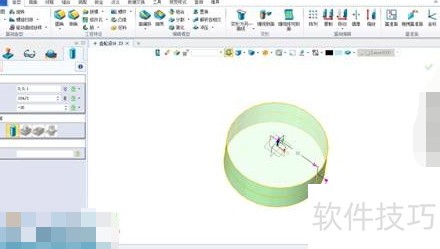

2、 根据齿轮参数确定圆柱体尺寸。

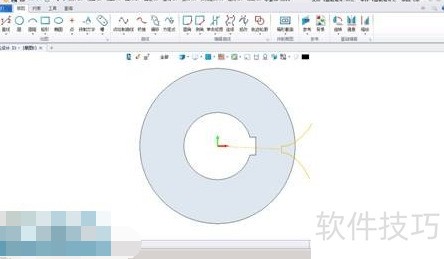

3、 需根据齿轮参数确定内孔与键槽尺寸。

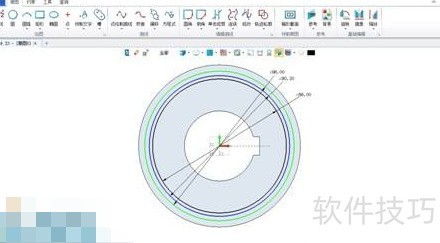

4、 进入草图绘制分度圆、齿根圆和基圆，所示。
5、 根据圆柱齿轮渐开线方程，可自定义参数并输入公式，具体设置所示。

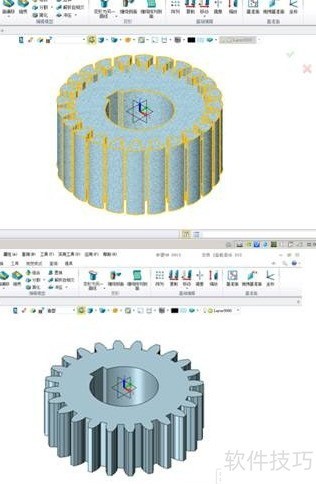

6、 根据齿数和模数确定齿间夹角为3.75度，绘制渐开线并生成圆柱齿轮；通过旋转复制23次裁剪体，最后修剪即可完成齿轮成型。
