Civil 3D作为道路设计常用软件，在地形建模方面具有显著优势。本文简要介绍地形实体模型提取的操作步骤，帮助用户快速掌握相关技巧，提升工作效率，供广大技术人员参考使用。
1、 启动电脑后，打开Civil 3D软件，操作界面所示。

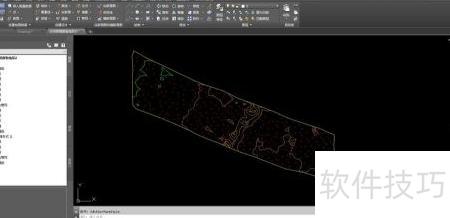

2、 随后，启动软件并加载预先准备的地形图。
3、 操作方法

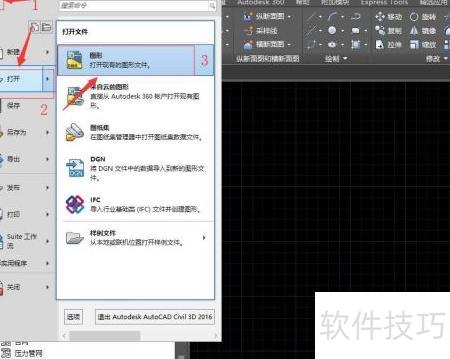

4、 点击软件左上角图标，示位置1所示。

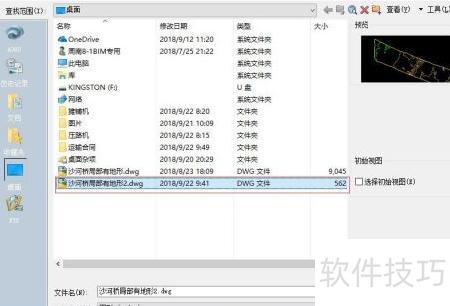

5、 弹出窗口后点击打开按钮，即图中数字2所示位置。
6、 点击数字3所在位置的图形。

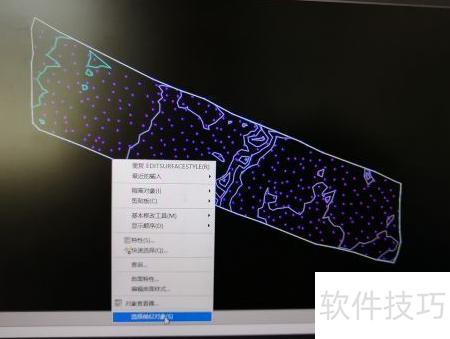

7、 打开已准备的地形图，右键点击可选择对象查看器，用于浏览地形详情。
8、 前期准备就绪，正式启动地形提取工作。

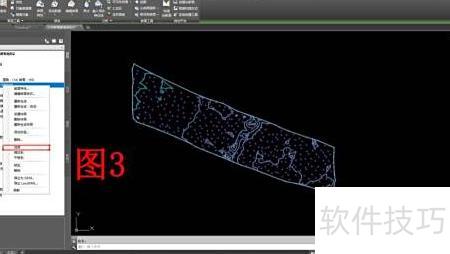

9、 在窗口左侧的图形工具区，点击曲面类别，展开其下的选项。随后，在2所示界面中，找到并选中红色边框标注的地形名称（即所需操作的实体）。右键单击该名称，弹出3所示菜单，选择选择命令，即可成功选定目标地形图用于后续操作。

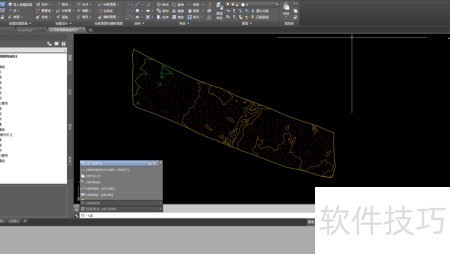

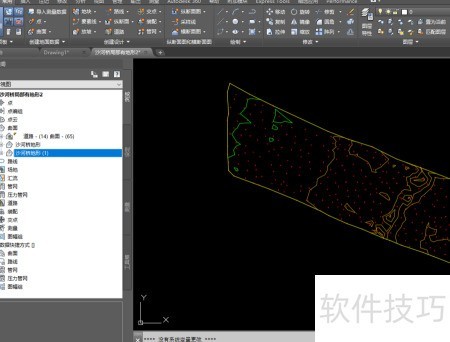

10、 在命令栏输入co命令后按空格键，即可在原位置完成复制操作。复制完成后，参照之前步骤，若显示地形名称+（1）即表示复制成功。随后选中该复制出的地形进行后续处理。此操作目的在于保留原始地形，防止因误操作导致无法恢复原状，确保编辑过程的安全性与可逆性。

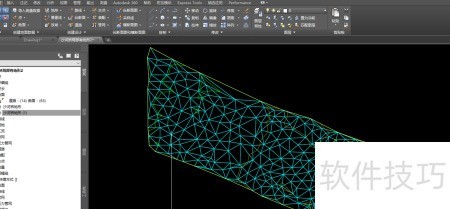

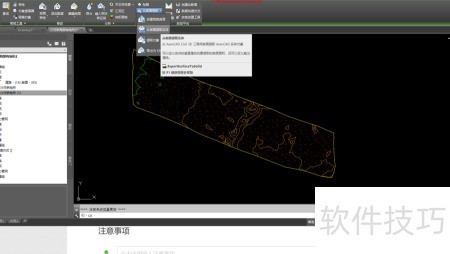

11、 在三角网曲面窗口中选择从曲面提取实体，随后将弹出相应的对话框。

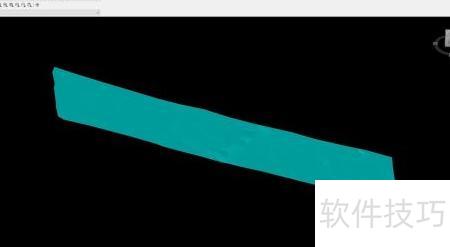

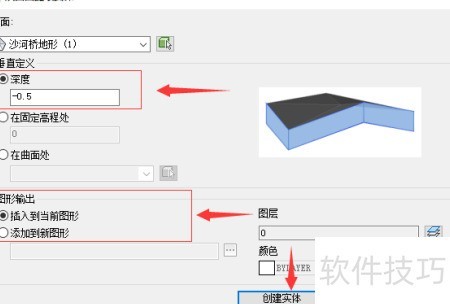

12、 在弹出的界面中，需重点关注深度与图形输出两项设置。参照图示选项进行选择后，点击创建实体，即可完成地形实体的生成。该模型支持导入至Revit软件，用于构建地形实体族，便于后续的建筑信息模型设计与应用。
