随着影像处理技术的飞速进步，高清、3D等高画质格式已成平板电视的标配。画面品质的提升促使人们对音效提出更高要求，传统平板电视内置音响因结构限制，音效单薄，难以匹配优质画面。用户愈发期待获得高动态范围、高保真还原及沉浸式环绕声体验，追求媲美专业影院的视听享受。

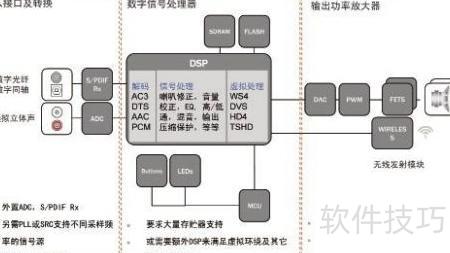

1、 传统条形音响系统结构由输入接口与转换、数字信号处理单元和输出功率放大器三部分构成，1所示。
2、 输入接口与信号转换方面，采用外置ADC将模拟立体声音频转为数字信号，同时通过S/PDIF接收模块处理光纤与同轴输入的数字音频。该架构需额外配置PLL或SRC电路以兼容多种采样率，增加了设计复杂度。此外，此类方案在电磁干扰（EMI）抑制和时钟抖动（Jitter）控制方面的表现较为薄弱，影响整体音频质量与系统稳定性。
3、 数字信号处理器需大容量存储支持，常需外加MCU处理按键与显示操作，或搭配专用DSP实现虚拟环绕声等音频优化功能。
4、 输出功率放大器需将DSP信号通过外置DAC和PWM驱动转换，但此过程易导致音频性能下降。PWM调控难度大，纠错能力弱，电磁干扰表现也欠佳。若系统包含无线低音炮，还需在DSP内额外生成低音信号，增加处理复杂度与资源占用，影响整体音质还原效果。
5、 传统条形音响系统架构通常包含十余个组件。
6、 D2Audio系统架构

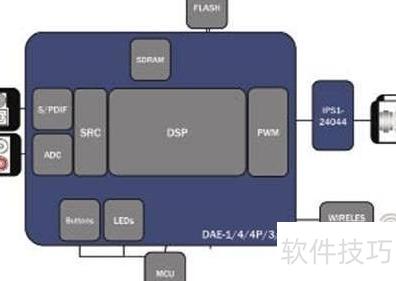

7、 与传统架构相比，Intersil D2Audio Simply Smarter SoundBar架构在元件数量上减少了约一半，显著提升了集成度和设计效率。该架构通过优化系统结构，精简了外围器件，降低了整体复杂性，同时保证了音质表现。2所示，D2Audio的方案实现了更高的可靠性和更简洁的布局，为SoundBar产品提供了更高效、更智能的解决方案，有助于缩短开发周期并降低生产成本。
8、 用户可自主设计信号流程，通过自定义Shell实现I/O配置以满足特定硬件需求；保密复合块支持客户开发专属加密功能模块；个性化调音面板功能允许按需设计控制界面风格；清晰的视窗管理机制有助于工程师高效操作并减少失误；系统还具备自动连接DSP的功能，提升整体调试与运行效率。
9、 图3展示了KS10-6T评估板的系统架构。该系统采用多款并英特矽尔核心器件：DAE3/DAE6及D2-92633/92634/71583为数字音频处理与控制芯片，负责信号调度与音频管理；ISL8540和ISL8560是高效率、低噪声的同步降压型DC/DC转换芯片，提供稳定电源支持；IPS1 D2-24044-MR为集成式30W×2数字功率放大芯片，承担音频输出驱动任务，整体构成高性能音频解决方案。

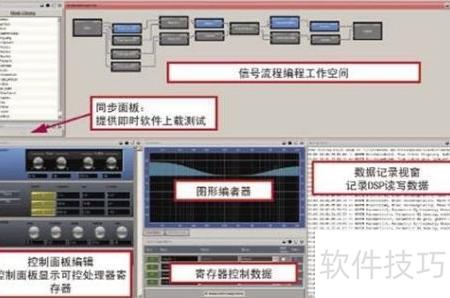

10、 4所示，Audio Canvas III是一款功能丰富的开发工具，广泛应用于音频系统的设计与优化。该平台集成了多个核心功能模块，涵盖数字信号处理（DSP）控制、硬件支持及可配置接口管理等多个方面。在DSP控制方面，系统具备实时资源监控能力，配备大量经过验证的音频处理算法库，同时支持用户创建专属的复合音频处理模块，满足个性化需求。硬件支持层面，不仅兼容多种客户定制硬件平台，还可无缝对接产品量产环境，提升开发效率与产品化能力。此外，其可配置硬件接口架构（Shell Architecture）实现了对放大器硬件参数的实时调控，支持各独立声道的PWM开关时序精确管理，并提供单独的通道保护机制与硬件状态监控配置，确保系统运行的稳定性与安全性。整体设计兼顾灵活性与可靠性，适用于复杂多变的音频应用场景。

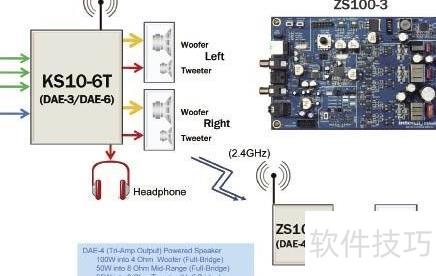

11、 5所示，无线低音炮配套参考设计采用ZS100-3方案。当前条形音响的主箱体普遍追求轻薄外观，导致其低频表现受限，难以满足听觉需求，因此多数产品选择外接无线低音炮以增强低音效果。该设计中，DAE-4 DSP芯片通过内置无线模块接收来自主箱的低音信号，并利用数字信号处理技术进行音频补偿与优化，实现最大100W、10Ω的输出功率。此外，在部分特殊应用中，借助DSP的灵活调节能力，系统可支持100W、50W和25W三种不同功率输出模式，适配多样化产品需求，提升整体音响系统的低频响应性能与使用灵活性。
