进入二十一世纪，电子技术飞速发展，人们对工具的需求日益追求简洁、便捷与高效。与此同时，时间观念愈发深入人心，促使计时设备不断升级革新。DS1302芯片凭借超长使用寿命、稳定运行性能以及极低的功耗，在电子时钟领域展现出显著优势。该芯片将精确的时间信息传送至LCD显示屏，使时间、日期等数据呈现更为直观清晰，相较传统显示方式更具可读性与全面性。通过配套的按键模块，用户可方便地进行时间与日期的校准和设置。系统采用3至5伏直流电源供电，整体具备低能耗、高精度、安全可靠、运行稳定等特点，充分满足人们日常生活中对时间信息获取的基本需求。其设计不仅体现了现代电子产品的实用理念，也顺应了智能电子万年历向小型化、节能化、人性化发展的主流趋势，具有较高的应用价值与市场前景。
1、 制作单片机多功能日历有多种方式，不同供应链模式和技术应用影响设计思路。在实现系统功能时，需综合考虑运行环境，注重结构简洁、易于实现，同时应优先选择性能稳定、功耗低、成本合理的元器件，以提升整体系统的实用性与可靠性。
2、 系统结构的设计直接影响元器件的选型，需综合考虑性能、稳定性、功耗及电路特性。本设计选用STC89C52单片机作为核心控制单元，负责整体运行与数据处理；显示模块采用LCD12864液晶屏，用于直观呈现时间、日期及温湿度等信息；时钟功能由DS1302芯片实现，并与主控协同完成精准计时；环境温湿度通过DHT11传感器实时采集，确保数据准确；整个系统由3至5伏直流电源供电，保障各模块稳定运行。通过各组件协调工作，系统实现了集时间显示、日历查询与环境监测于一体的多功能万年历功能，具备实用性与可靠性。

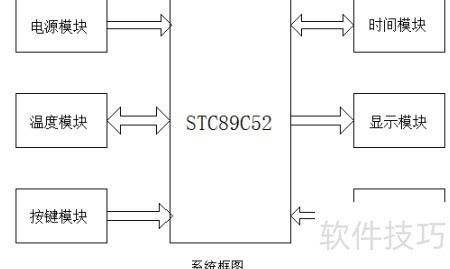

3、 系统框架图如下所示
4、 单片机选型分析与依据
5、 采用AT89C51单片机作为控制核心，其内置4KB闪存程序存储器，支持3V低电压运行，且与MCS-51系列完全兼容。然而，该芯片缺乏ISP在线编程功能，在调试过程中需反复插拔进行烧录，不仅操作繁琐，还容易导致芯片引脚损坏，影响开发效率和器件寿命。因此，综合考虑实用性和便捷性，决定不选用此型号芯片。
6、 核心控制芯片采用STC89C52单片机，具备8KB闪存，完全兼容MCS-51系列。该芯片支持多次程序烧写，无需反复插拔，有效避免硬件损坏，提升使用安全性与便利性。其不仅继承了AT89C51的全部功能，还具备ISP在线编程能力，可在系统运行中直接更新程序，极大简化调试与维护流程。基于这些优势，选用STC89C52作为主控芯片，既能保证系统稳定性，又增强了开发灵活性，适用于功能频繁调整或升级的应用场景，显著提高整体设计效率与可靠性。
7、 STC89C52单片机及配套外围电路设计
8、 本系统采用STC89C52单片机作为核心控制芯片，相较传统51系列具备显著优势。该芯片抗干扰性能强，数据处理速度更快，最低工作电压仅为3.3V，兼容性强，可满足绝大多数常规单片机开发需求。其引脚分布3-1所示，便于电路设计与功能扩展。

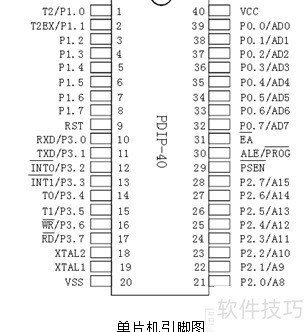

9、 所示为单片机引脚布局
10、 STC89C52是一款40引脚的微控制器，本文将详细阐述设计中所用到的各个端口功能及其具体应用。
11、 第40脚VCC为电源输入端
12、 VSS端口（20脚）为接地引脚。
13、 P1.3、P1.4、P1.5引脚对应的是P1端口的第4、5、6号管脚，属于P1.0至P1.7这一组共8个引脚。P1端口为具备上拉电阻的8位双向输入输出端口，当其引脚被写入高电平时，内部上拉电阻会使其保持高电位，从而可作为输入功能使用。在本设计中，该端口被配置为输入模式，用于连接计时芯片，实时采集并读取芯片输出的时间数据，确保信息的准确接收与处理。
14、 RST端口（引脚9）为单片机复位输入端，当接收到两个连续高电平信号时，单片机将执行复位操作。
15、 PXD/P3.1端口（第11引脚）用作输入，连接温湿度传感器，通过其端口特性实现对环境温湿度数据的采集与读取。
16、 通过管脚13至16对应的P3.3到P3.6端口接收按键输入信号。
17、 P3.7端口（17脚）作为输出端，通过三极管放大信号，驱动蜂鸣器工作。
18、 axtal1和axtal2（对应引脚19和18）为单片机的两个端口，用作反相放大器的输入端，其中axtal1还作为内部时钟电路的输入。该芯片内置时钟发生电路，设计中在外部增加了一个12MHz晶振元件，以提升时钟信号的精确性与稳定性，确保系统运行更加可靠。
19、 P0.0至P0.7端口（引脚39至32）用于连接LCD显示屏，作为数据传输通道，将单片机处理完毕的数据发送至显示屏，实现最终信息的可视化输出。
20、 温湿度数据通过DHT11传感器采集，其性能参数所示。
21、 该元器件接线长度宜控制在20米以内，并配备5KΩ上拉电阻；若超过20米，需根据实际情况调整电阻阻值。

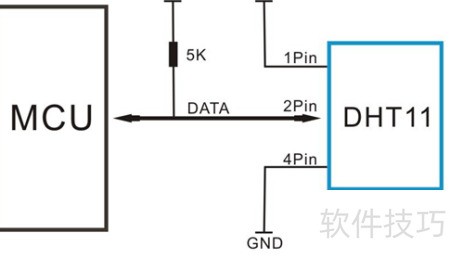

22、 所示为应用电路图
23、 数据帧
24、 温湿度传感器与通信及主控芯片通过数据总线连接，采用统一格式实现约4毫秒的通信，数据分为整数与小数两部分进行传输。
25、 每次数据包传输共40位，按高位优先顺序发送。
26、 DHT11传感器输出数字信号，结构简洁，便于与STC89C52单片机连接，能有效实现系统预设功能。在本设计中，将DHT11的第二引脚（pin2）与单片机的P3.1引脚相连，该引脚作为数据通信口，支持串行数据的收发。由于整个系统集成于一块小型电路板上，传感器与主控芯片之间的连线较短，不超过20米，因此在电源与DHT11的pin2之间接入一个5kΩ的上拉电阻，以确保信号稳定。传感器的第三引脚（pin3）为空脚，无需连接；第一引脚（pin1）接电源正极，第四引脚（pin4）接地，完成电源供电与参考地的连接。整体电路布局紧凑，连接方式简单可靠，有利于温湿度数据的准确采集与传输，具体电路连接如附图所示。
