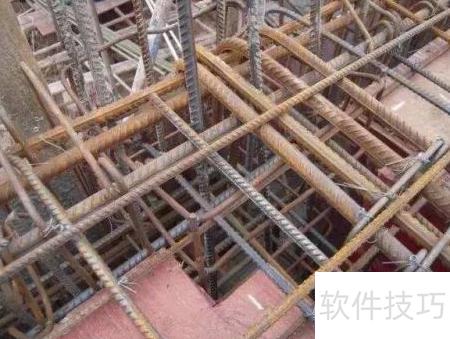

箍筋用于增强构件斜截面的抗剪能力,同时连接主筋与受压区钢筋,形成稳定骨架。常见形式包括单肢、开口矩形、封闭矩形、菱形、多边形、井字形及圆形箍筋等多种类型。
1、 加密范围依据规范确定,无具体计算公式。
2、 柱箍筋加密区范围规定如下:底层柱的加密区长度不应小于该层柱净高的1/3,其柱根指基础顶面或地下室顶面。其余楼层的加密区范围应取柱长边尺寸(圆柱取直径)、楼层柱净高的1/6与500毫米三者中的最大值作为加密长度。

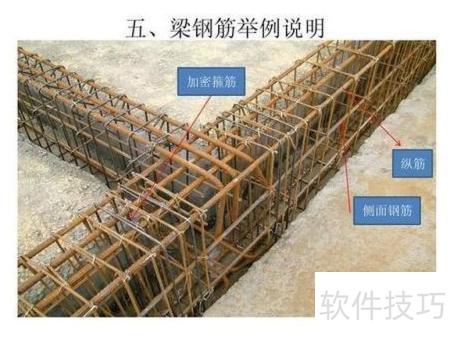

3、 梁箍筋加密区范围规定
4、 抗震等级须符合规定标准要求
5、 抗震等级为三、四级的框架梁,其箍筋加密区长度取梁高的1.5倍,且不得小于500毫米;若计算值不足500毫米,应按500毫米设置加密。
6、 抗震等级对应的基础箍筋配置要求
7、 为提升框架节点承载力及结构抗震性能,有抗震设防要求的结构需按规定配置足量箍筋。
8、 框架参考值的适用区间

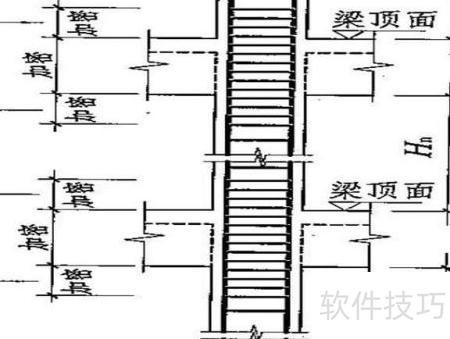

9、 框架柱的箍筋加密区应位于柱两端,其范围取矩形截面长边尺寸、圆柱直径、柱净高六分之一及500毫米中的最大值。
10、 加密区长度的控制要点

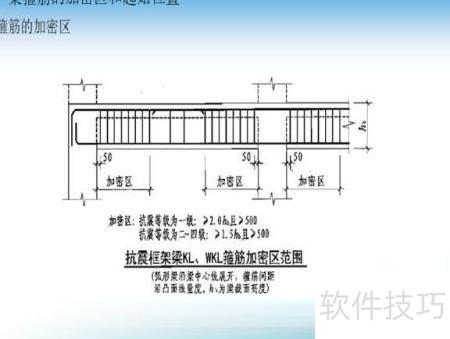

11、 框架梁的箍筋加密区,一级框架应在梁端2倍梁高范围,二至四级框架在1.5倍梁高范围,且加密区长度不小于500mm,首道箍筋应位于距节点边缘50mm以内。
12、 搭接头长度应在规定范围内
13、 钢筋搭接区域内箍筋间距不得超过100毫米。
