拼宽桥梁平高控制动态设计流程
1、 施工图设计主要依据前期外业调查及老桥竣工资料编制，但在实际施工过程中，由于调查、测量及施工误差，原图纸中的平面坐标和尺寸数据可能与现场情况存在偏差。因此，需根据实际情况进行动态调整。具体流程为：首先核对原设计图纸，随后进行现场放样测量；若发现数据不符，及时向设计单位反馈，经确认后调整设计方案，再继续开展下部结构的施工，确保工程精度与质量。
2、 设计阶段虽收集了老桥竣工资料并现场核查了结构，但因周边环境复杂、测量条件受限，部分桩基坐标与构造无法精确测定。
3、 放样施工图坐标时，发现部分拼宽桥梁悬臂与原有老桥存在冲突或间距过大问题。为此，在下部结构施工前，结合现场实际对拼宽桥的平面坐标进行了动态优化调整。平面放样过程中需实施双重控制：首先依据设计图纸提供的桩位坐标进行放样，随后将老桥墩台盖梁边缘线向外延伸，并与实测桩位中心进行拟合比对。要求顺路线方向误差不大于2厘米，横向偏差原则上控制在15厘米以内，确保新旧结构衔接精准、线形顺畅。
4、 平面控制旨在确保新旧桥梁伸缩缝对齐，且宽度符合设计要求。当误差超限时，可通过调整施工参数、修正测量数据或优化安装工艺等方法进行纠正。
5、 调整桩基位置坐标
6、 通过调节盖梁内侧悬臂长度，在保持外侧悬臂和桩距不变的前提下，优化模板重复使用并调整横向误差。
7、 当路线方向误差超限时，若桩基坐标难以调整，可适当改变梁长或盖梁宽度，利用桥面连续段宽度进行协调处理。

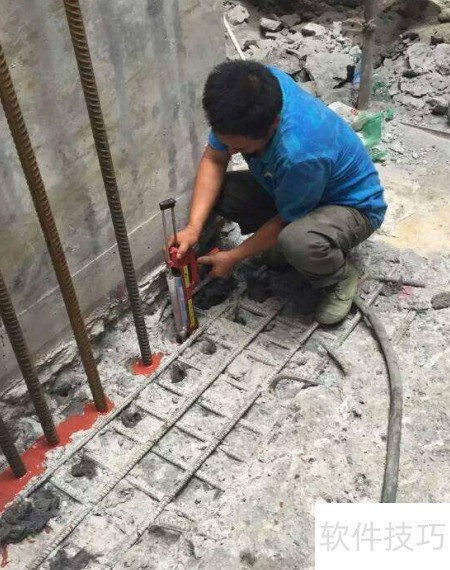

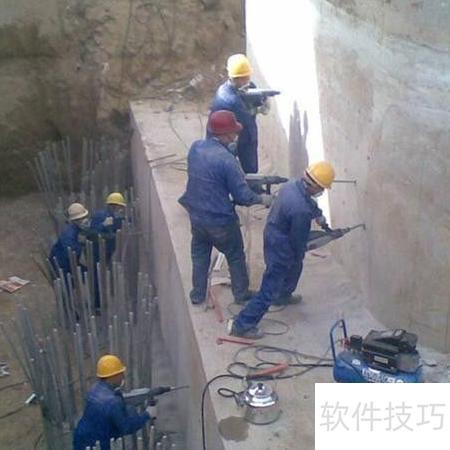

8、 桥梁拼宽采用上部连接、下部分离的结构形式，拼接段需与原有桥梁高程一致。高程控制遵循两点原则：一是拆除老桥护栏后，切除部分翼缘并与新桥翼缘进行植筋连接。
