对初学者而言，PCB布线往往较难掌握。本文以Altium Designer为例，简要介绍PCB布线规则的设置方法，重点讲解不同网络连线的线宽配置，帮助新手快速理解并应用基本布线规范，提升设计效率与电路板质量。

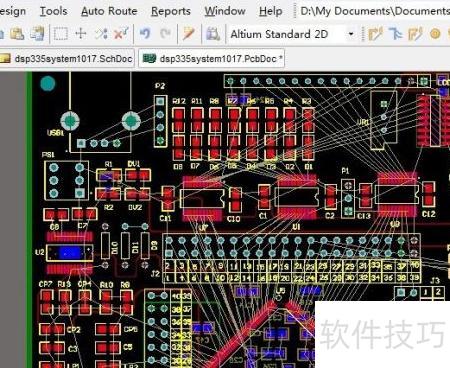

1、 在Altium Designer中打开PCB图，先设定板子尺寸，再对元器件进行合理布局。

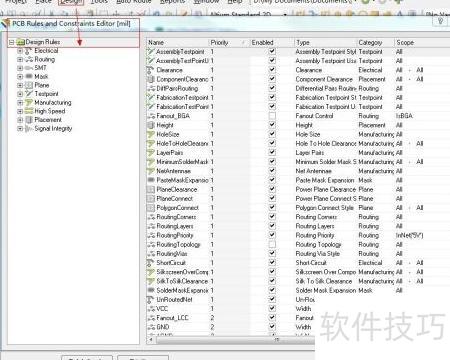

2、 在软件界面中，选择Design菜单下的Rules选项，或直接按下D与R键组合，即可进入PCB规则与约束编辑窗口。

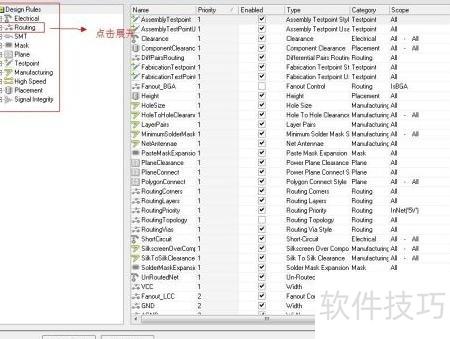

3、 弹窗左侧列有十大设计规则，展开第二项即可查看Routing相关内容。

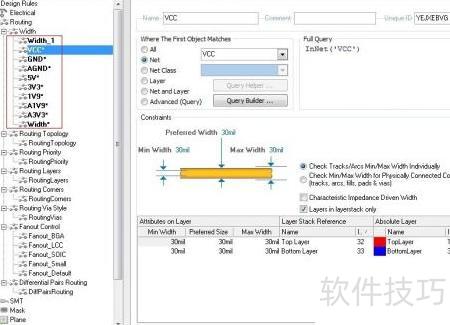

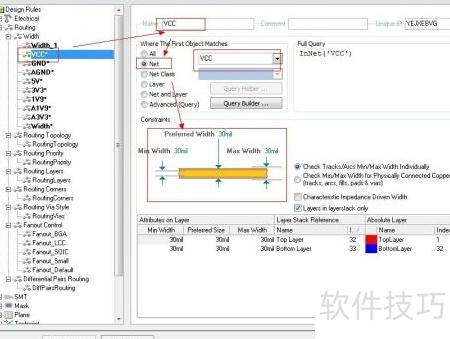

4、 在软件中右键点击width并选择新建规则，系统将自动生成名为width_1的规则。随后可点击右侧name栏中的名称，将其修改为便于识别的自定义名称。接着在左侧列表中展开新创建的网络线宽设置项，再次于右侧名称处进行命名调整。进入where the first object matches选项，选择net类型，并从下方下拉菜单中指定具体的连线类别。在Constraints区域中准确配置所需的线宽参数，完成整套设置流程。

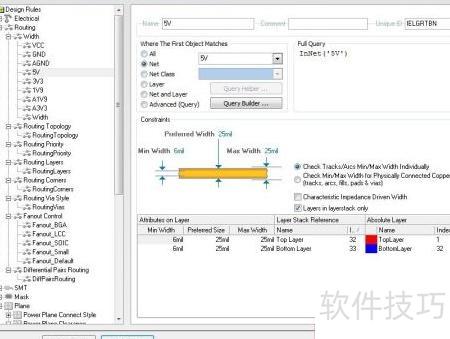

5、 通常需优先设定地线和电源线的宽度，其余信号线默认采用较小值。一般线宽排序为地线最宽，其次电源线，信号线最窄。建议避免设置过细线宽，因不同厂家生产工艺各异，最小线宽能力不同，常见有6mil或8mil，应提前确认厂商规格以确保设计可行。

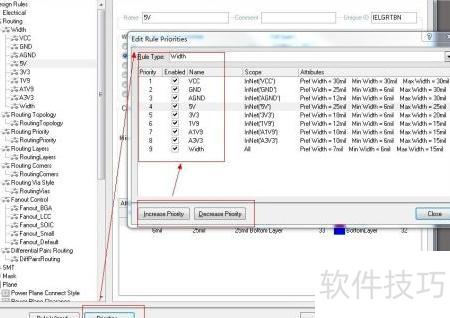

6、 设置线型与线宽后，还需配置优先级。点击相应按钮，弹出优先级对话框，位置越靠上优先级越高，越靠下则越低，可通过下方两个按钮进行上下调整。
7、 设定优先级后，依次点击关闭、应用和确定，即可完成布线规则的设置。

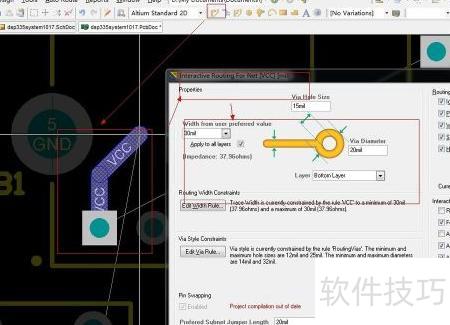

8、 返回PCB界面后，选择布线工具或使用快捷键P+T开始布线。系统将依据先前设定的规则自动应用对应线宽。布线过程中如需调整，可随时按下Tab键修改线宽与过孔尺寸，但必须在设计规则允许范围内，否则将提示错误。对于同类网络的连续布线，建议首次布线时先通过Tab键完成参数设置，以确保一致性。
