PCB自动布线是多数设计软件具备的基础功能，尽管因布线规则设置复杂而应用较少，但对设计人员而言仍属必备技能。本文以Altium Designer 13为例，详细介绍自动布线的基本操作步骤，帮助用户快速掌握该功能，提升设计效率，适合有相关需求的工程师参考学习。

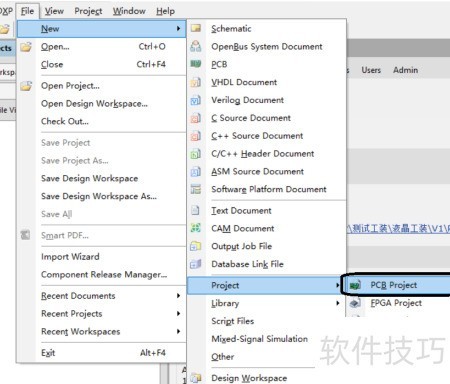

1、 启动Altium Designer，依次点击菜单栏中的文件→新建→项目→PCB项目，即可创建一个新的PCB工程，为后续的电路设计工作做好准备。

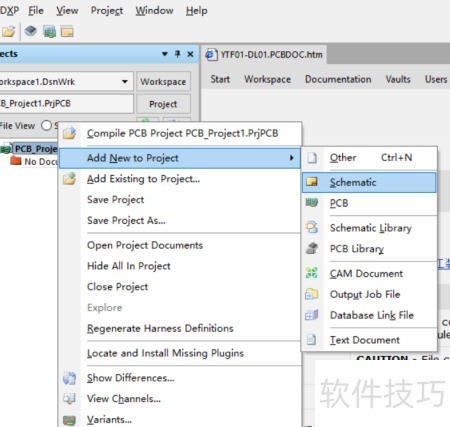

2、 右键点击新建的PCB工程，选择添加新项到项目，然后点击原理图以添加原理图文件。

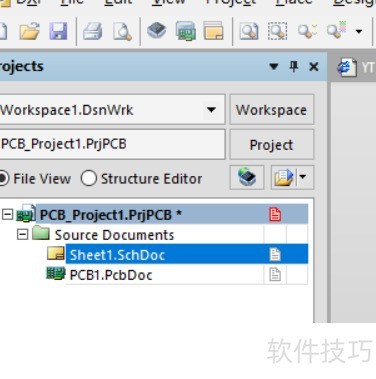

3、 再次右键点击已创建的PCB工程，选择添加新项到项目中的PCB，为工程添加一个PCB文件。请确认原理图与PCB文件均属于同一工程项目中。

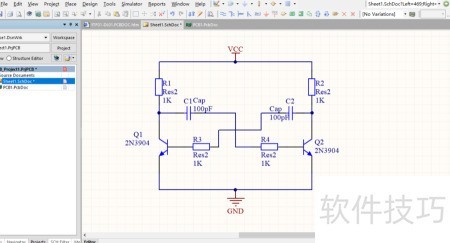

4、 根据需求绘制原理图。

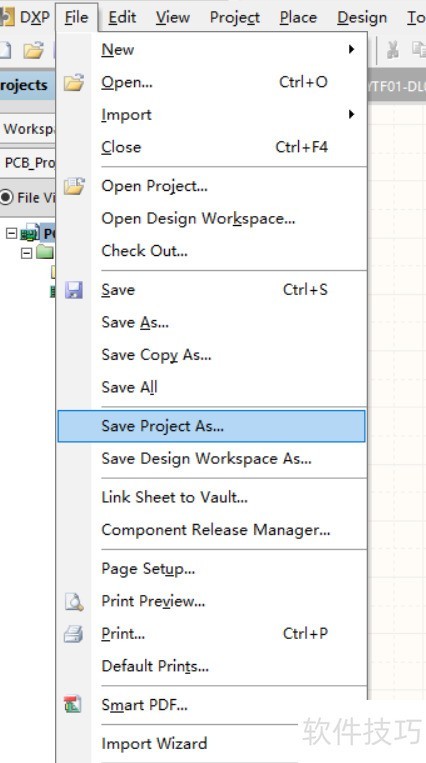

5、 在菜单栏选择文件，然后点击另存项目来保存工程。

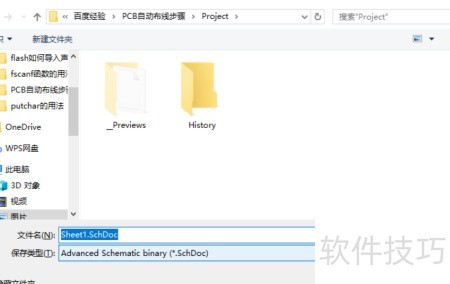

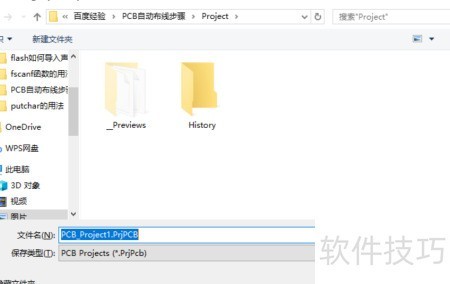

6、 首次保存时，系统将依次弹出原理图、PCB及工程文件的保存窗口，逐一点击保存完成操作。

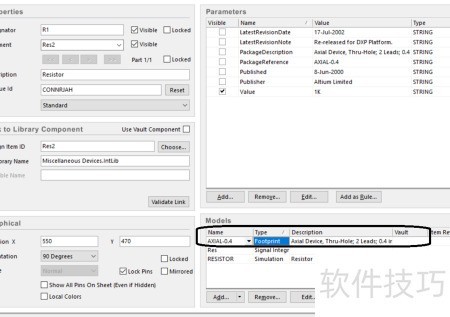

7、 确保原理图中每个元件均选用合适封装，且封装描述信息清晰完整，同时检查所有连线准确无误，避免连接错误，保障设计的正确性与可制造性。

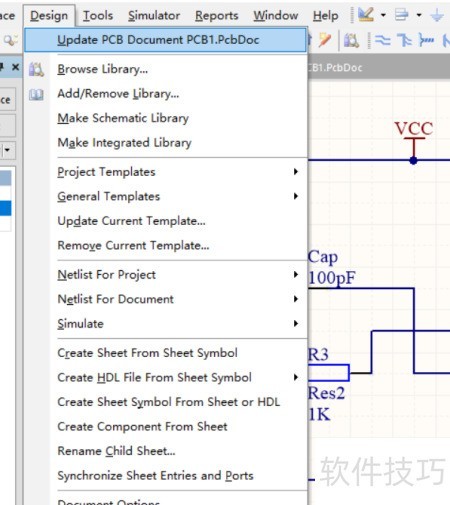

8、 进入原理图界面后，选择菜单栏中的Design选项，点击Update PCB Document PCB1.PcbDoc，该文件名为当前工程所关联的PCB设计文档，执行此操作可将原理图变更同步至对应PCB文件中。

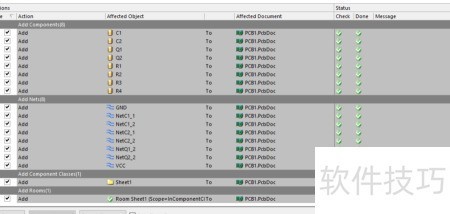

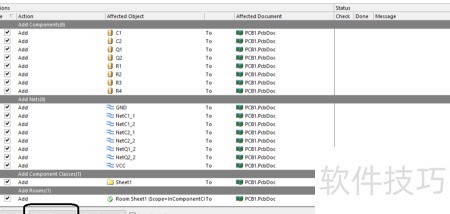

9、 软件弹出工程变更单对话框，列出各网络当前状态，点击执行变更进行导入操作，完成后右侧状态栏均显示为对勾，表示操作成功。

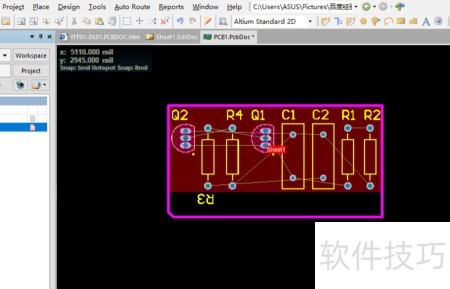

10、 将元件导入PCB并按要求绘制板框。

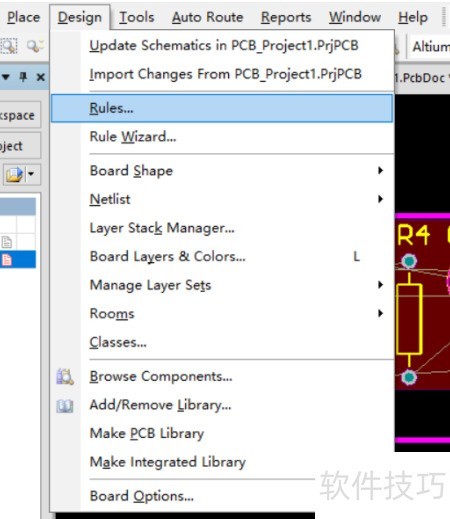

11、 进入设计菜单，选择规则...，打开布线规则设置对话框，进行相关配置。

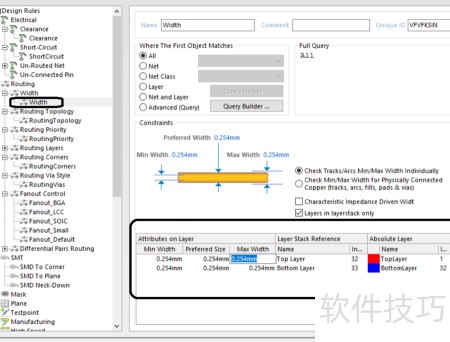

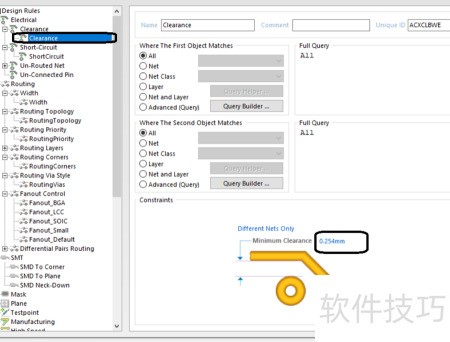

12、 根据需要设定布线间距和宽度，间距对应Clearance，宽度对应Width。

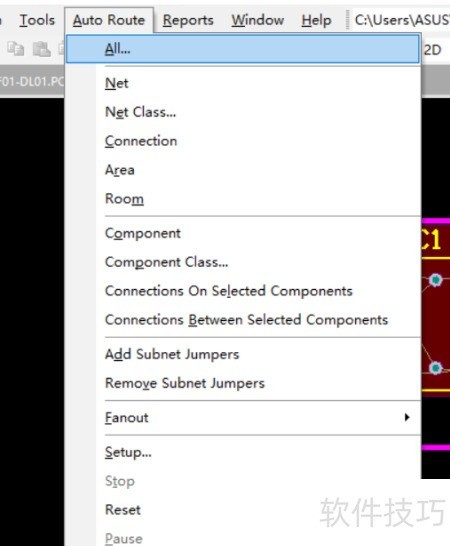

13、 完成规则配置后，返回PCB界面，选择菜单栏中的自动布线→全部，即可启动自动布线功能。

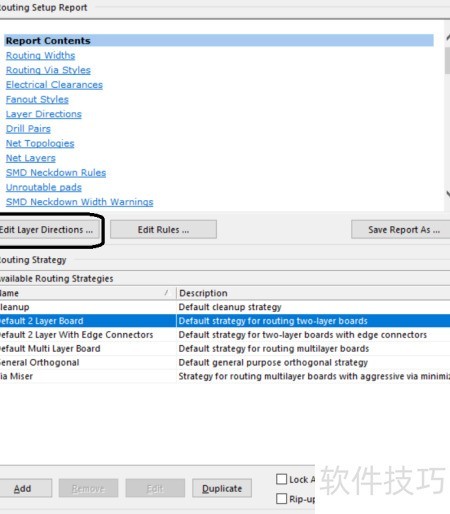

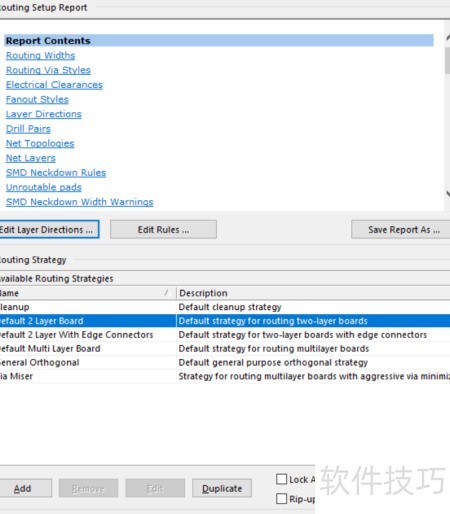

14、 软件弹出Situs Routing Strategies窗口，可在此配置走线规则。默认设置为双面板布线，若需改为单面板，只需点击Edit Layer Directions...进行相应调整即可完成设置。

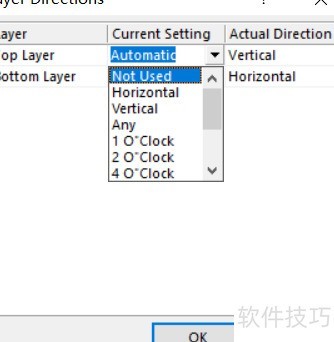

15、 例如，在使用底层走线的单面板时，可进入Layer Directions设置界面，将顶层（Top Layer）的Current Setting选项设为Not Used，从而禁用顶层布线，设置完成后点击OK确认。随后返回到Situs Routing Strategies界面，点击Route All按钮，系统便会根据设定规则自动完成全部布线操作，有效避免顶层被误用，确保信号线仅在底层合理布局。

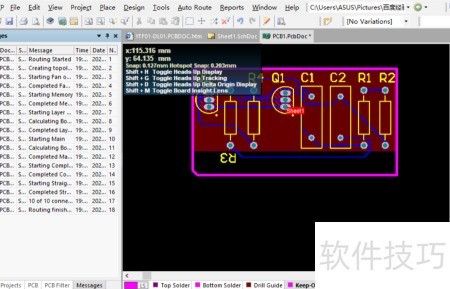

16、 祝贺！单面电路板布线完成！
