在设计或完成PCB绘制后，如何准确测量板子尺寸和各元件间的距离？
1、 启动Altium Designer并打开PCB图纸，无论设计是否完成，均可随时查看板子尺寸，便于及时调整和修改。

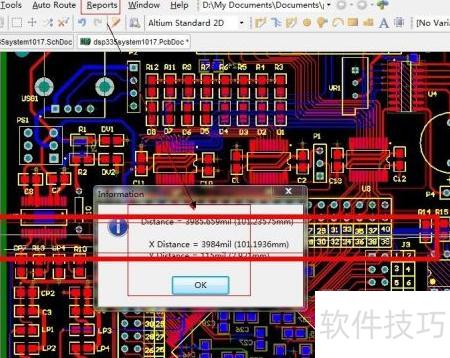

2、 在reports菜单中选择测距功能，依次点击起点和终点，系统将自动弹出显示两点间距离，即可查看当前板子的尺寸大小。

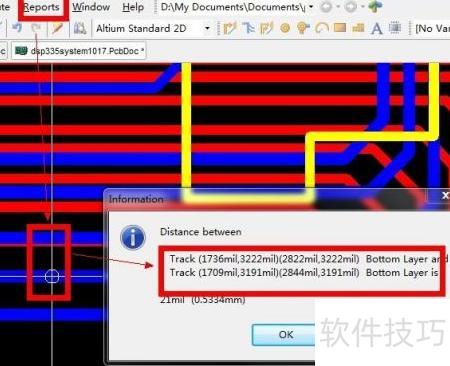

3、 若需测量两个图元（如两条线）间的距离，可从reports菜单中选择measure primitives功能进行操作。

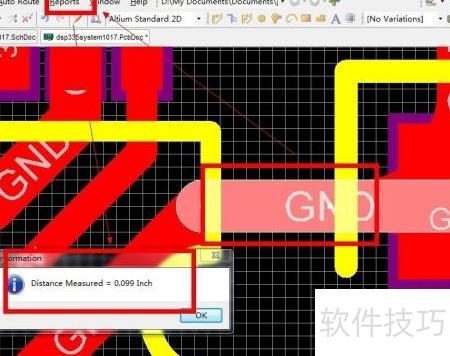

4、 若要测量某条线的宽度，可使用reports中的测量选定对象功能。只需先选中目标线条，再点击该命令，即可完成测量操作。

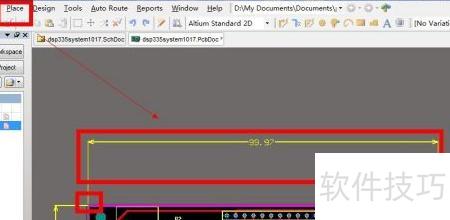

5、 有时我们希望直接在板子上标注距离，这完全可以实现。例如，在测量板子尺寸时，可进入放置菜单，选择尺寸中的线性选项，随后用鼠标依次点击起点、终点，并确定标注位置即可完成操作，简便直观，适合精准显示实际长度信息。

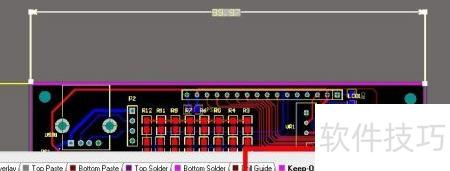

6、 放置尺寸标注时，应将板层切换至顶层丝印层，因为这是用于字符显示的正确图层。若误放在布线层，则会影响后续操作。在放置—尺寸标注选项中还包含多种类型，用户可根据需要自行尝试，各种类型的使用方式基本相同。
