设计PCB时，需先确定层数，再进行布线。本文将介绍如何利用Altium Designer完成PCB的层叠结构设置，帮助用户高效完成电路板前期规划与参数配置。

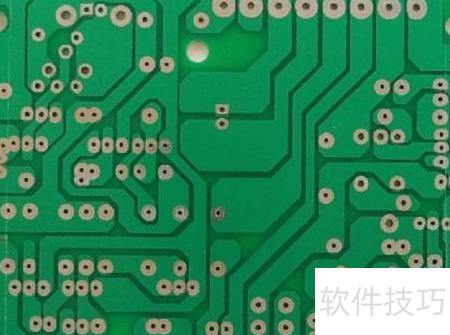

1、 PCB即印刷电路板，通常将元器件集中安装在一侧，另一侧一般不放或仅放置少量元件。这既出于减少电磁干扰的考虑，也兼顾外观整洁。当单面空间不足时，也可将部分元器件布置在反面，以满足电路设计需求。

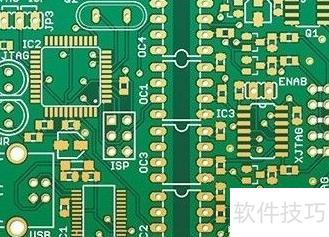

2、 大多数PCB为双面板，即正反两面均布有线路，而多层PCB则根据内部布线层数确定。表面看似单块电路板，实则通过压合工艺将多层导电层紧密集成，内部可能包含若干信号层，外观难以分辨具体层数。

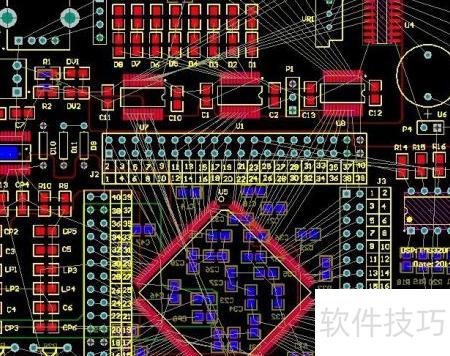

3、 在Altium Designer中设置PCB层数，需先启动软件并打开对应的PCB设计文件。

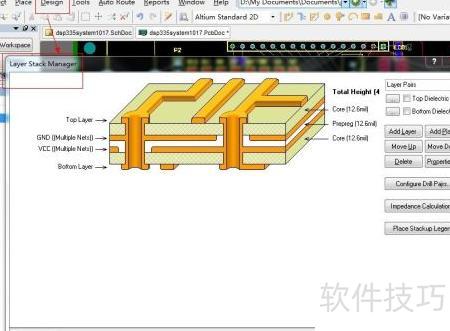

4、 进入菜单中的设计层叠管理器，打开层数设置界面，默认显示为两层结构。

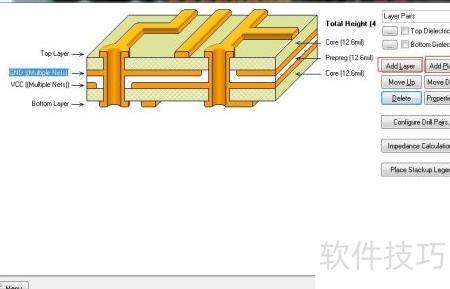

5、 绘制多层PCB时，通常采用偶数层结构，如2、4、6、8层等，最高可达32层。部分PCB设计软件对层数有限制。界面右侧提供添加信号层和平面层两种选项，便于灵活布局与布线设计。

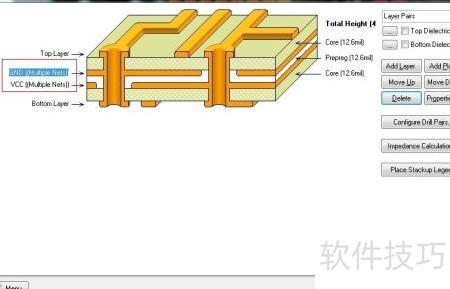

6、 在左侧选中顶层后，点击添加层或添加平面即可完成层的添加操作，需添加两层时，可选择一层为布线层，另一层为平面层。两者主要区别在于：布线层属于正片类型，表示该层需要用户手动进行走线设计，呈现的内容即实际布线结果，常用于传输特定信号；而平面层属于负片类型，整层默认被铜覆盖并完全导通，通常用于电源或接地网络，可通过分割技术将同一平面划分为多个独立区域，例如5V和3V供电区等。图中所示即为采用负片方式实现的平面层结构。这种设计有利于简化电源管理，提高布线效率与信号完整性。

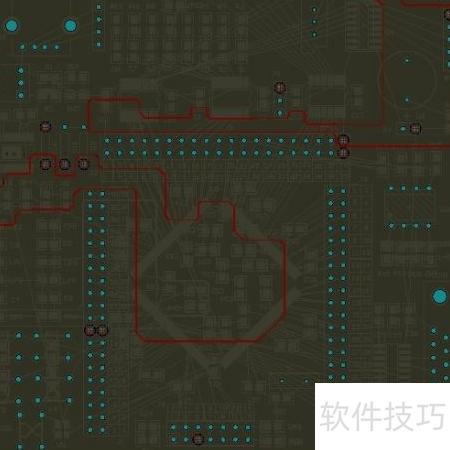

7、 已完成PCB层设置，下方为设计好的电源层分割示意图。
