在Altium Designer中创建新的PCB并绘制板子外形轮廓。

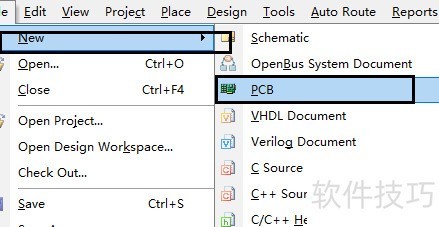

1、 完成原理图后，新建并保存PCB文件。
2、 进入机械层

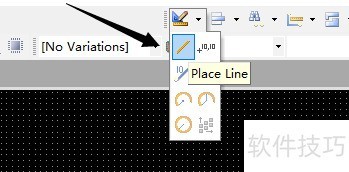

3、 依据机械外壳设计绘制PCB轮廓，首步为划线。

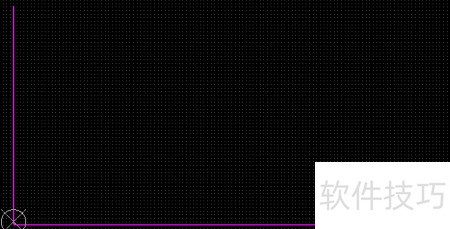

4、 画完两条线后，添加原点位置。
5、 画完板子长宽后，复制粘贴即可完整补充。

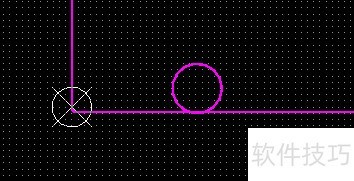

6、 画过孔

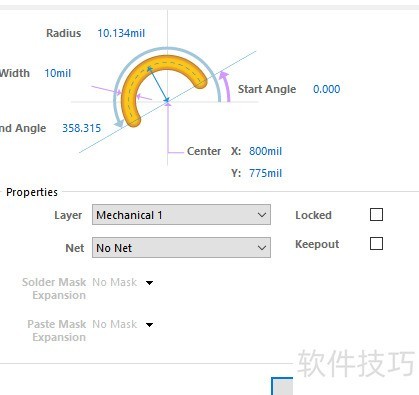

7、 按Tab键可调整尺寸与位置
8、 绘制机械层完毕
Altium Designer PCB创建与外形绘制
2026-05-11 08:15:00 [ 原创 ]
