SolidWorks结构构件创建步骤详解

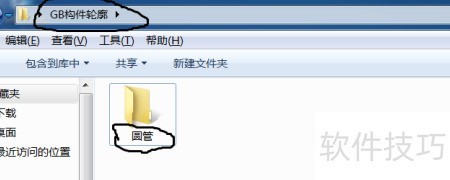

1、 创建结构构件轮廓文件夹时，需建立两级目录，即在主文件夹内再创建一个子文件夹。若未设置双层结构，保存后的构件轮廓将无法被正常引用，影响后续使用。

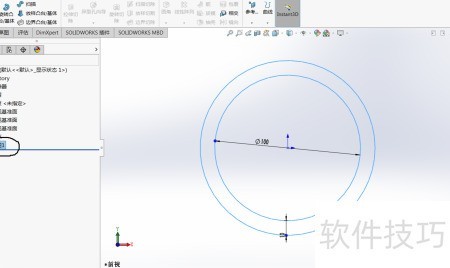

2、 打开SolidWorks，新建零件，绘制封闭草图并退出，随后在设计树中选中该草图以进行后续操作。

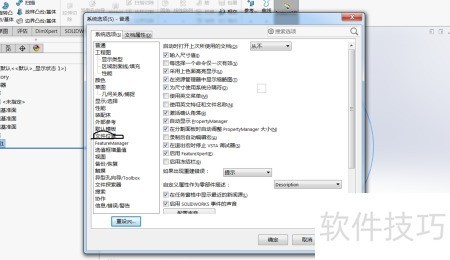

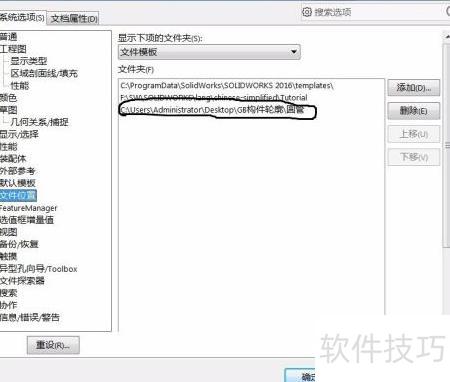

3、 点击工具按钮，进入选项中的文件位置设置，添加新建构件轮廓的文件夹路径，确认选择并保存设置。

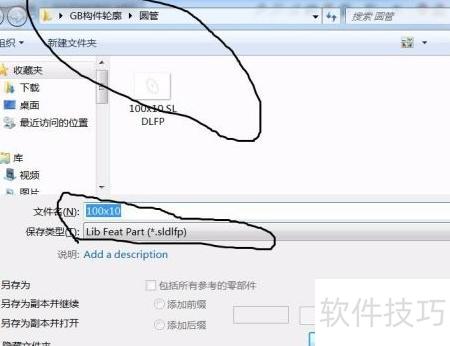

4、 将草图保存至新文件夹的子目录中，文件类型设为Lib Feat Part(*.sldlfp)，保存后注意观察设计树中图标状态的改变。
5、 新建零件绘图界面，进入草图绘制一条直线后退出，接着选择结构构件功能，调用已创建的轮廓即可完成设置。
