在SolidWorks中，可通过结构构件功能直接插入常见的型材，如角铁、方管和矩形管等。本文以角铁为例，详细介绍具体操作流程，包括草图绘制、选择路径与设定参数等步骤，帮助用户快速掌握该功能的使用方法，提升建模效率，适合对结构设计感兴趣的读者参考学习。

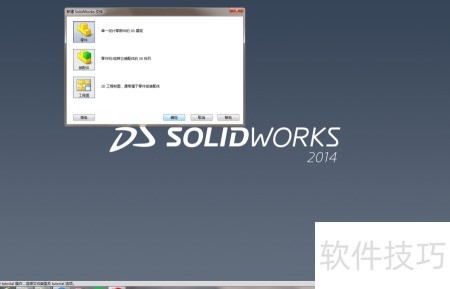

1、 启动SolidWorks，创建一个新的零件文档。

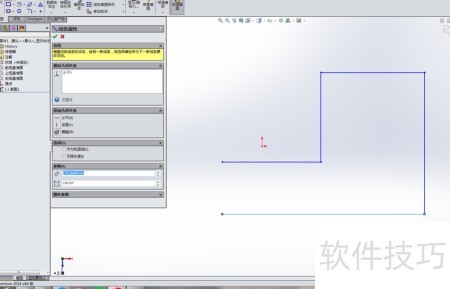

2、 绘制草图，随意添加直线，可参照示例图形。

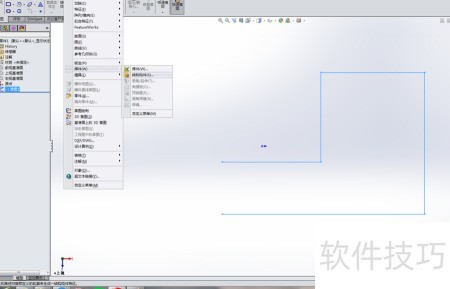

3、 完成草图并退出后，点击标题栏的插入，依次选择插入、焊件、结构构件命令。
4、 新建零件文件后，若未绘制草图，功能将呈灰色，无法使用。
5、 所示，弹出结构构件对话框后，各项参数均已设置默认值：标准为ISO，构件类型为角铁，规格为20×20×3。接下来只需在草图中选择已绘制的直线即可完成操作。

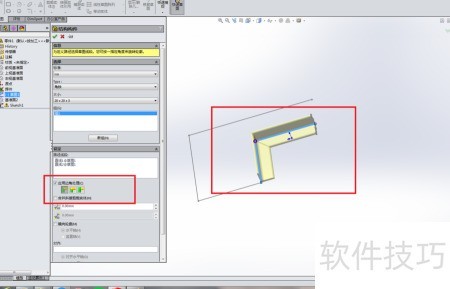

6、 先选取两条直线观察效果，所示，边角的默认处理方式如此。

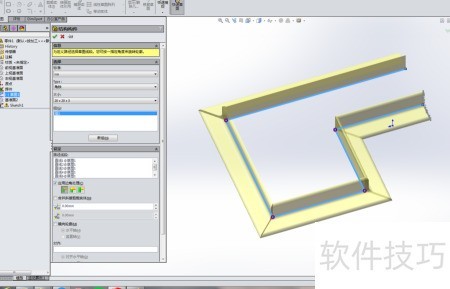

7、 选中剩余所有线段后观察效果，所示，边角处理保持默认，但方向呈现两种不同状态。

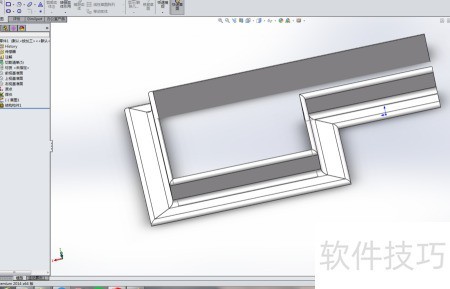

8、 由于所有参数均为默认设置且线段已选好，可直接完成操作，最终生成所示的结构构件。
