通过绘制液晶显示器，结合删除、直线、圆和偏移等命令，帮助读者深入掌握CAD绘图技巧，提升对软件操作的理解与应用能力。

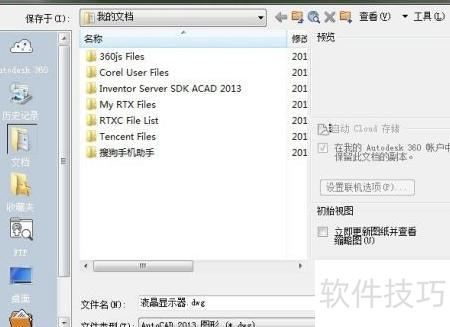

1、 启动AutoCAD 2013，点击文件菜单中的保存，将当前文件命名为液晶显示器并保存。
2、 输入直线命令，向右水平绘制一段500毫米长的线段。
3、 执行偏移命令后，命令行提示输入偏移距离，键入43并按空格确认。随后选择要偏移的直线对象，向上垂直移动光标，在合适位置单击左键，即可在原水平线段上方生成一条新直线，新线与原线间距为43毫米。最后按空格键退出命令，完成操作。
4、 按下空格键重复执行偏移命令，输入偏移距离为38，再以相同方式将新生成的线段继续偏移38毫米。

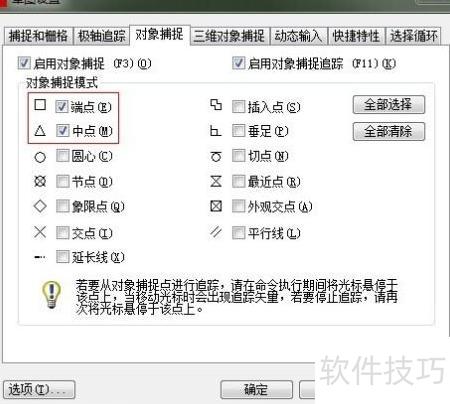

5、 按下键打开草图设置对话框，勾选启用捕捉模式，点击全部清除按钮。在对象捕捉模式区域中选择端点和中点，最后单击确定返回操作界面。
6、 使用直线命令，捕捉端点与中点绘制多条垂直线段。
7、 选取第三条垂直线作为基准，执行偏移操作，分别向左右两侧偏移162毫米和26毫米。
8、 启用直线命令，关闭正交模式，捕捉端点绘制两条斜线。
9、 执行修剪命令（TR），连续按两次空格键确认，依次修剪第一条和第二条线段；随后运行删除命令，清除多余的线条。
10、 以中间线段中点为圆心，绘制一个直径124毫米的圆，随后利用修剪命令去除多余圆弧，保留所需部分，最终完成液晶显示器的图形绘制。
