CAD图框制作方法

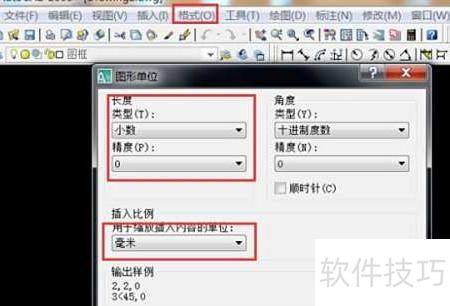

1、 以绘制A4图框为例，启动CAD软件后新建空白文件，进入格式菜单选择单位，将精度设为0，单位设为毫米，确认设置无误后点击确定完成配置。

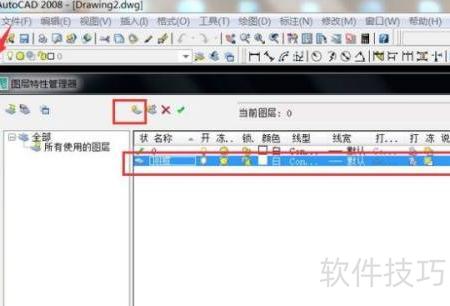

2、 打开图层管理器，创建单独图框图层，便于统一管理与操作。

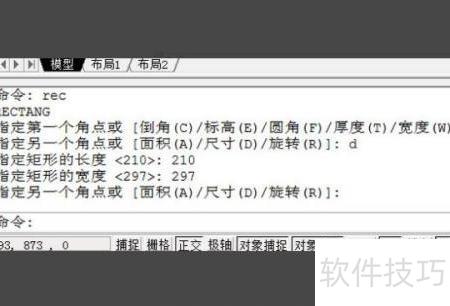

3、 在绘图区选择矩形工具或输入命令REC，绘制一个长297毫米、宽210毫米的矩形。
4、 绘制图纸区域时，按标准预留装订边，图纸区域距图框5mm。使用偏移命令o将矩形向内偏移5mm，再调整内部矩形左侧边线，使其与左图框间距为25mm。

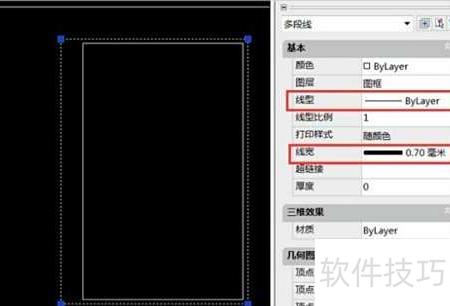

5、 选中外边框，右键选择属性，将线型设为直线，线宽调整为0.7毫米。
6、 绘制标题栏时，应包含公司名称、图纸名称、编号、图例、单位、日期及设计人等必要信息。
7、 将绘制完成的图框存入模板文件或保存为块，便于后续调用使用。
