BCNet-FX是一款专为满足工厂设备信息化发展需求而研发的新型以太网通信处理器，适用于三菱FX1S、1N、2N、3S、3G、3GC、3U及3UC系列PLC，实现高效以太网数据采集。该设备广泛支持工业控制领域主流SCADA系统，具备双重通信协议功能，兼容三菱以太网协议与Modbus TCP，便于系统集成与远程监控，助力企业构建稳定、高效的生产管理网络，提升自动化水平和设备运维能力，是实现智能制造与工业互联互通的重要通信解决方案。
1、 ModbusTCP通信协议详解

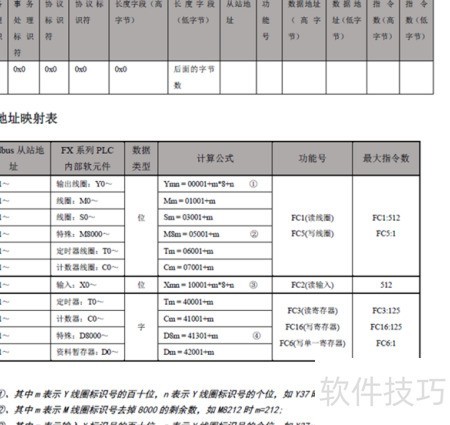

2、 BCNet-FX模块内置了ModbusTCP通信服务器，使得各类支持ModbusTCP协议的客户端设备可直接与其连接并访问三菱FX系列PLC的内部数据区域。这些客户端包括具备ModbusTCP功能的组态软件、OPC服务器、PLC，以及通过高级编程语言开发并实现ModbusTCP主站功能的应用程序。在BCNet模块内部，Modbus协议地址已预先映射至FX系列PLC的对应地址空间，无需额外配置即可实现数据读写。模块支持多种标准功能码，涵盖FC1（读线圈状态）、FC2（读输入状态）、FC3（读保持寄存器）、FC5（写单个线圈）、FC6（写单个寄存器）以及FC16（写多个寄存器），满足工业自动化系统中常见的数据交互需求。
3、 以西门子WINCC为例的上位机通信配置方法说明。

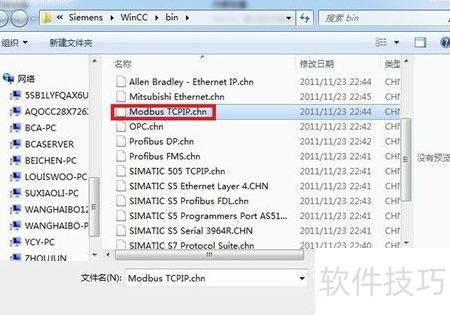

4、 启动Wincc软件，创建新项目后，右键点击变量管理，选择添加新的驱动连接，在弹出窗口中选取Modbus TCPIP.chn并确认。

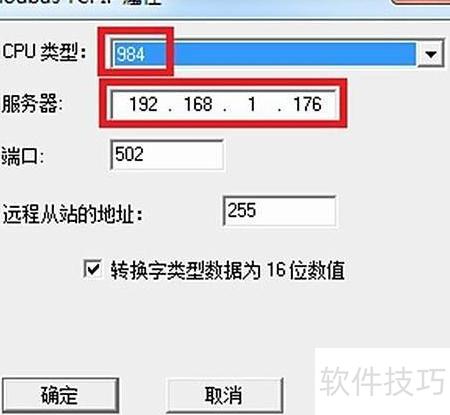

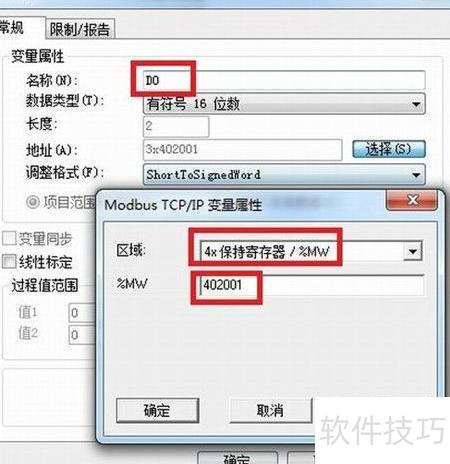

5、 右键点击Modbus TCPIP/IP 单元1，选择新建驱动程序连接，输入新名称后打开属性窗口。在对话框中，CPU类型选项设置为984，于服务器栏填写BCNet-FX的IP地址，确认无误后点击确定完成配置。整个过程需确保参数准确，网络连接正常，以保障通信顺利建立。
